2S 3A 7.4V 18650 BMS Lityum Pil Akü Koruma Kartı

Feriot 2S 3A 7.4V 18650 BMS Lityum Batarya Pil Akü Koruma Kartı Protection Board

Ürün Özellikleri:

2S 3A Li-ion Lithium Battery 7.4v 8.4V 18650 Şarj Modülü
2S 3A Lityum Batarya BMS Balans Kartı - 18650 Pil Şarjı için Uygun
İki hücreli 7.4V veya 8.4V pil şarjüniteleri için kullanılabilecek şarj devresidir.
Yüksek hassasiyetli voltaj denetim devresi bulunmaktadır.
Yüksek akım denetimi ve yük üzerinde kullanım denetimi bulunmaktadır.
Üzerinde bulunan MOS transistor aracılığıyla bataryanın şarj ve deşarj kontrolü yapılabilmektedir.
Bekleme durumunda düşük akım harcamasına sahiptir ve bu özelliği sayesinde pilin boşta kısa sürede deşarj olmasınınönüne geçilmektedir.
Yüksek hassasiyetli voltaj algılama devresi
Yüksek voltajlı cihaz kullanan şarj cihazının terminali
Dahili üç aşamalı aşırı akım algılama devresi (aşırı akım 1, aşırı akım 2 veya yük kısa devre)
MOS transistörü pil şarjını ve deşarjını kontrol edebilir
Düşük bekleme akımı tüketimi
Aşırı şarj voltajı: 4.25-4.35V±0.05V
Aşırı deşarj voltajı: 2.3-3.0V±0.05V
Maksimum sürekli akım: 3A
Maksimum tepe akımı: 5A
Çalışma sıcaklığı: -40 ila +50 ?
Depolama Sıcaklığı: -40 ila +80 ?
Küçük akım: 3uA'dan az
Direnç: 45m'den az
Kısa yol koruması: Evet, şarj onarabilir

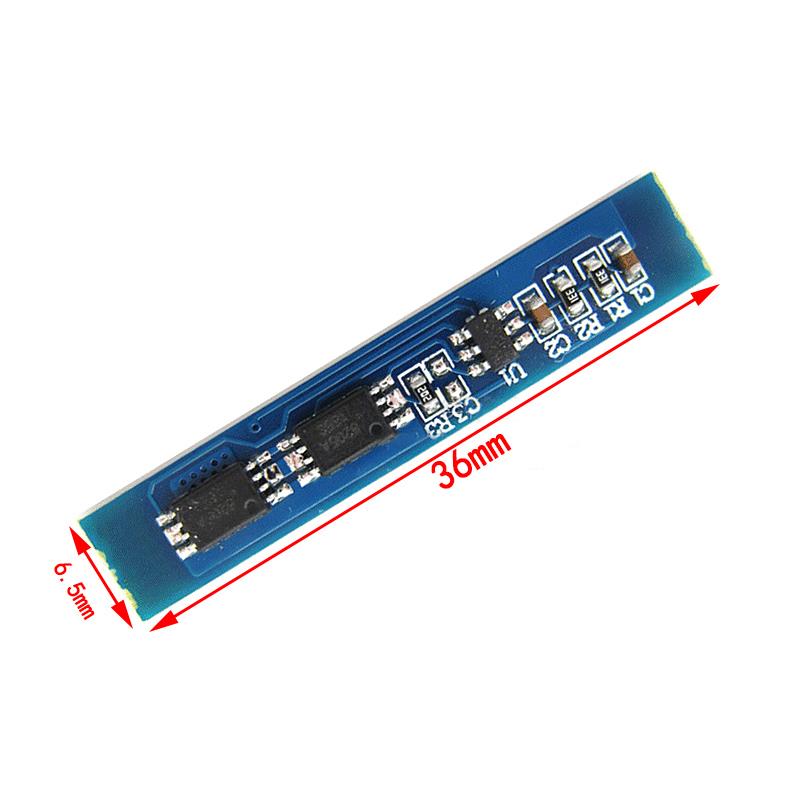

Boyut: 36x6x1.0mm
Aşırı şarj koruması
Aşırı deşarj koruması
Aşırı akım koruması
Yaşam döngüsü: 50000 saatten fazla
Dahili Direnç: 45m'den az

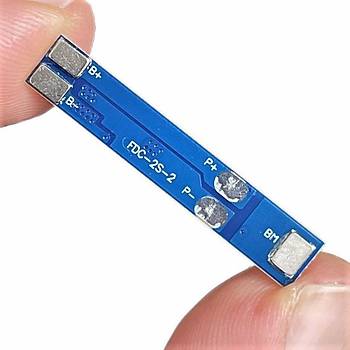

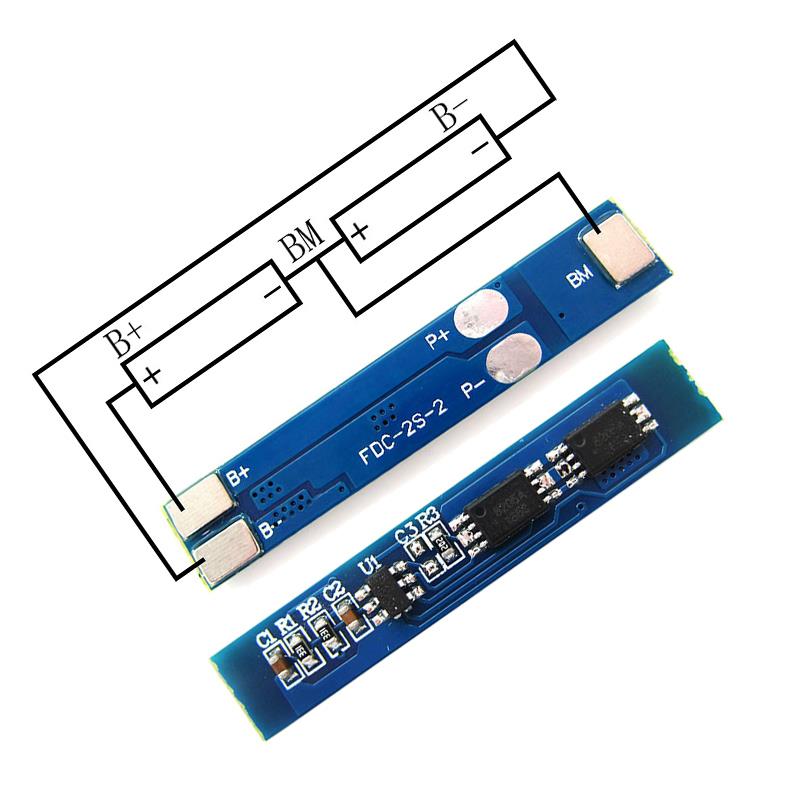

Lehim ortak açıklaması:
B + akü pozitif kutbuna bağlı;
B- akünün negatif kutbuna bağlı;
BM, batarya 1 ve batarya 2 arasındaki bağlantı noktasına bağlanır.
P +, şarj / deşarj terminalinin pozitif terminaline bağlanır (şarj terminali / deşarj terminali paylaşılır)
P- Şarj / deşarj terminalini negatif bağlayın (şarj / deşarj terminalinde ortaktır).

Paket İçeriği:

1 x Feriot 2S 3A 7.4V 18650 BMS Lityum Batarya Pil Akü Koruma Kartı Protection Board
