43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Kart Modülü

Feriot 43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Kart Modülü

BTS7960B 43 Amper Motor Sürücü Modülü, yüksek akımlı DC motorları kontrol etmek için kullanılan bir motor sürücü modülüdür.

Bu modül, 5V ile 27V arasındaki DC güç kaynaklarından beslenebilir ve 43A'ye kadar sürekli akım çıkışı sağlayabilir.

TS7960B, iki adet H-köprüsü yapılandırmasına sahiptir ve bu sayede motorun yönünü değiştirebilir ve hızını kontrol edebilirsiniz.

Modül, yüksek verimlilik sağlamak için PWM (Darbe Genişlik Modülasyonu) teknolojisini kullanır. Ayrıca, aşırı akım koruması ve aşırı ısınma koruması gibi koruma özelliklerine de sahiptir.

Ürün Özellikleri:

Bu motor sürücü modülü, robotik uygulamalar, arabalar, tekneler ve diğer motorlu cihazlar gibi birçok farklı uygulama için idealdir.

Ancak, modülün güç kaynağı gereksinimlerini ve akım sınırlamalarını dikkate alarak doğru bir şekilde kullanılması önemlidir.

BTS7960B motor sürücü modülü, geniş bir çalışma gerilimi aralığına sahip olmasının yanı sıra yüksek akım kapasitesi sayesinde birçok uygulama için uygun bir seçenektir.

Bu modül, çeşitli motor türlerini kontrol etmek için kullanılabilir, özellikle DC fırçasız motorlar ve DC servo motorlar gibi yüksek güç gerektiren motorlar için idealdir.

Modül, robotik projeler, endüstriyel otomasyon, RC araçlar, drone'lar, elektrikli araçlar ve ev otomasyonu gibi birçok farklı uygulama için kullanılabilir.

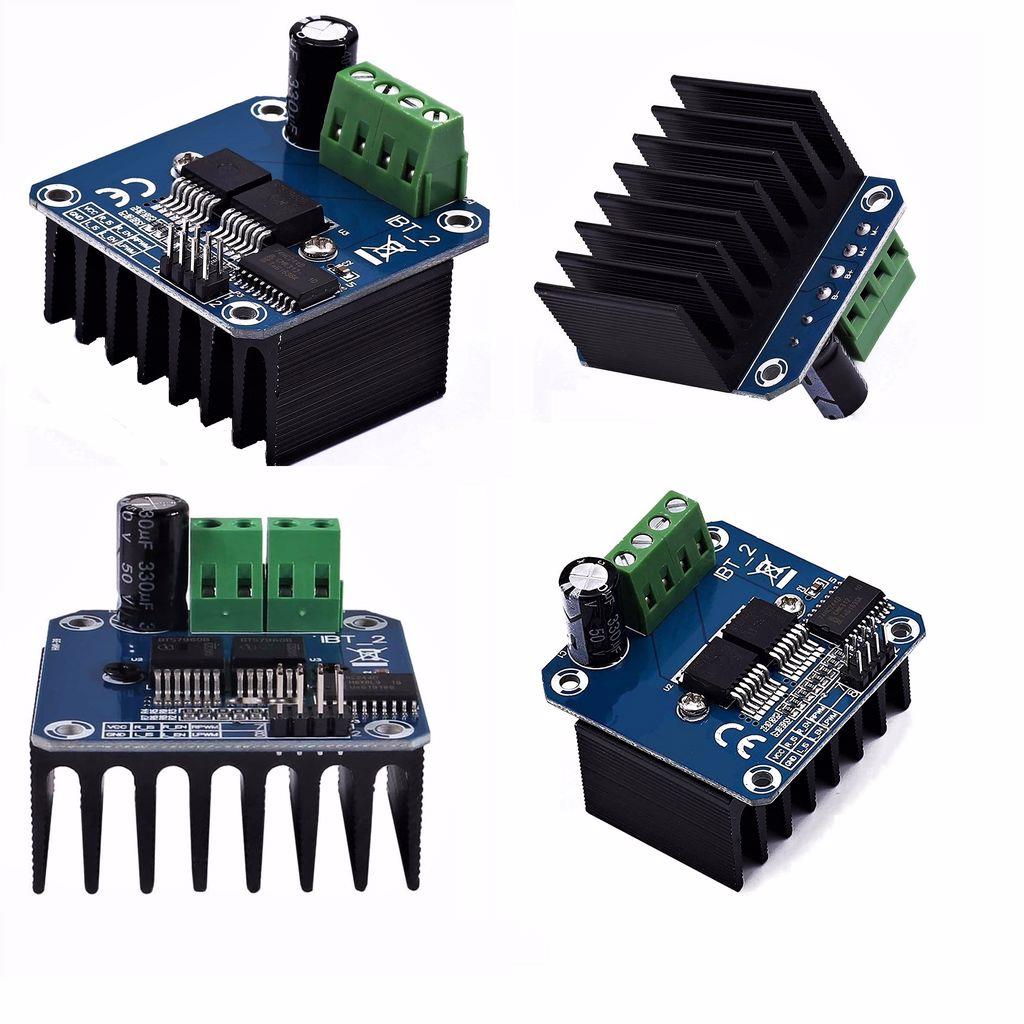

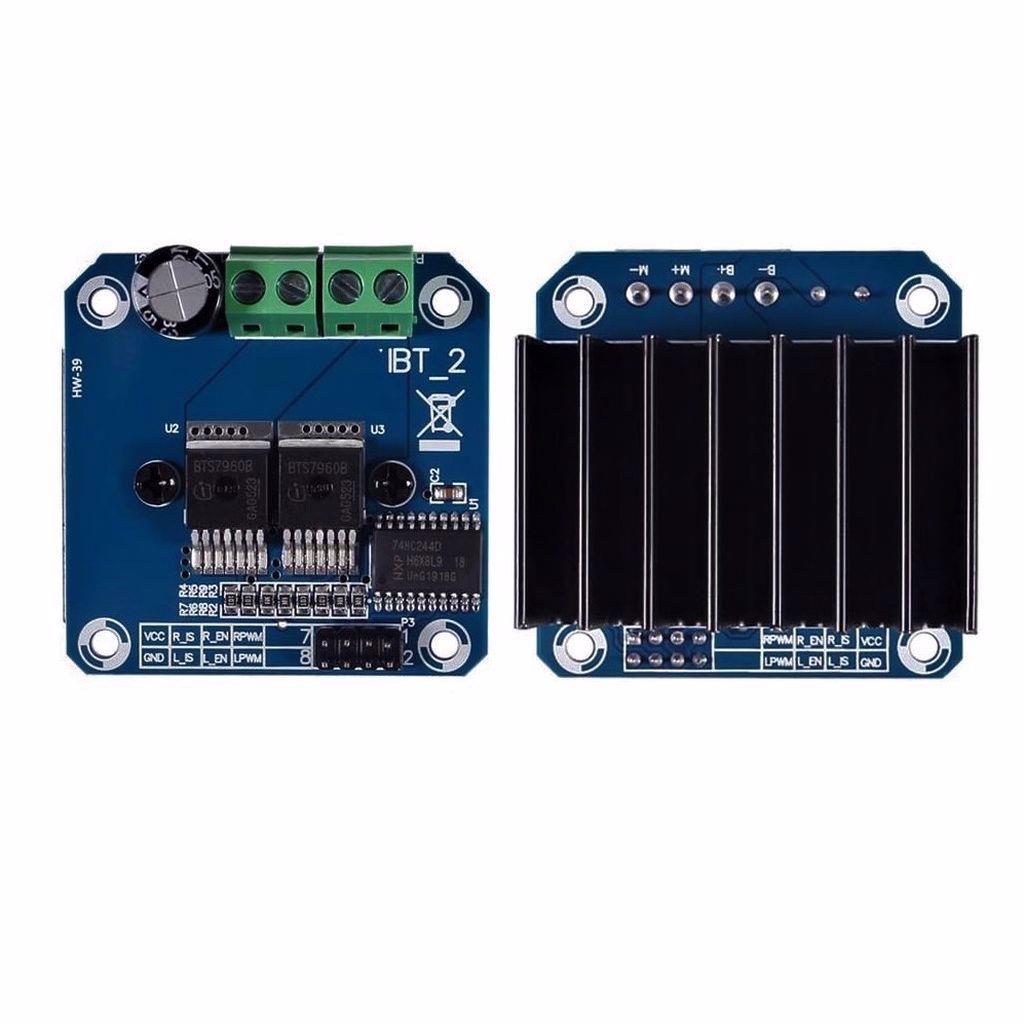

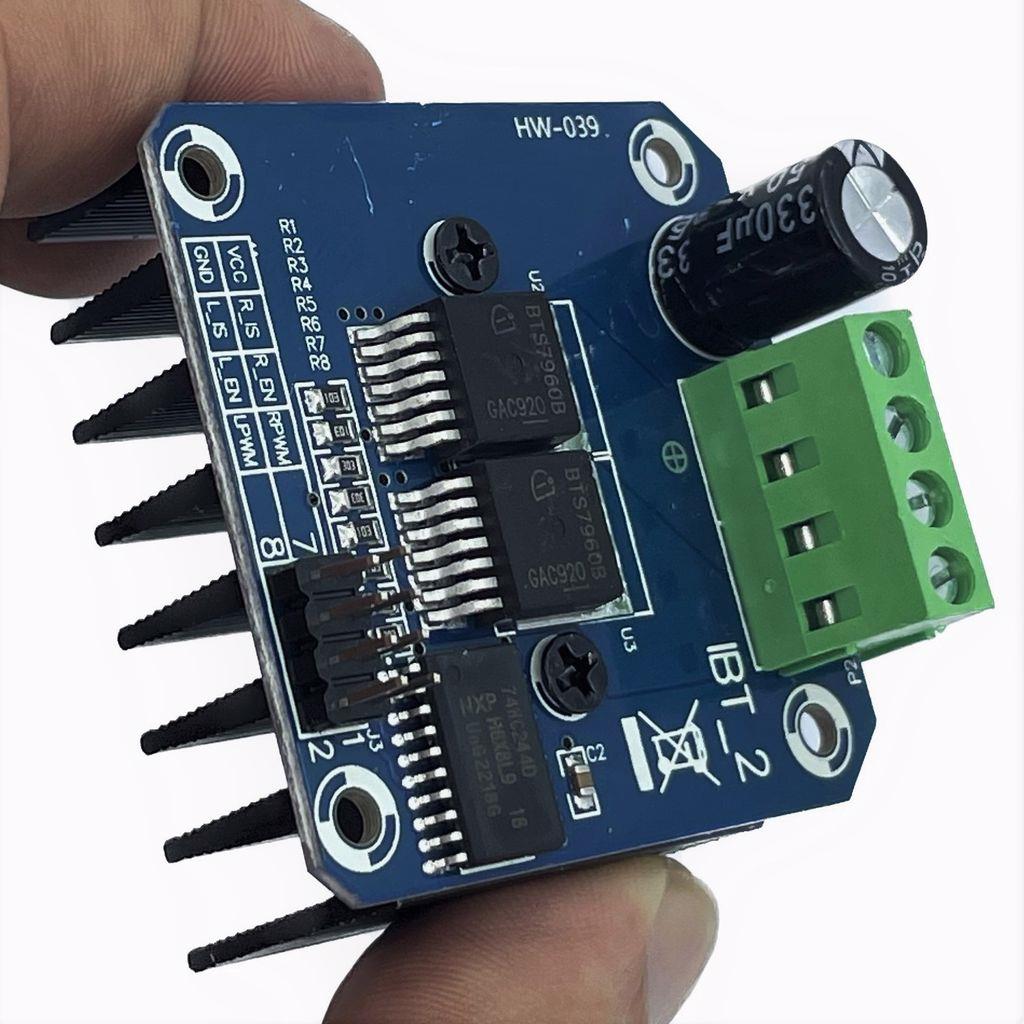

Modül, iki adet BTS7960B yüksek akım H-köprüsü çipi kullanır.
Bu H-köprüleri, motorun dönüş yönünü ve hızını kontrol etmek için kullanılır.

Modül, 5V ile 27V arasındaki DC güç kaynaklarından beslenebilir ve 43A'ye kadar sürekli akım çıkışı sağlayabilir.

Modül ayrıca, aşırı akım koruması, aşırı ısınma koruması ve altı ayrı LED göstergesi ile birlikte gelir.

Modülün montajı oldukça kolaydır ve genellikle kullanıcıların kendi motor sürücü kartlarını yapmalarını gerektiren zahmetli ve zorlu bir süreci ortadan kaldırır.

Ancak, modülün doğru bir şekilde kullanılması için güç kaynağı gereksinimleri ve akım sınırlamaları gibi faktörlerin dikkate alınması önemlidir.

Ayrıca, modülün verilen talimatlara uygun bir şekilde bağlanması da önemlidir.

Teknik Özellikleri:

Besleme Gerilimi: 5V-27V DC

Sürekli Çıkış Akımı: 43A

Tepe Akımı: 100A

PWM Frekansı: 15.6kHz

Giriş Sinyali: 3.3V-5V CMOS seviyesi

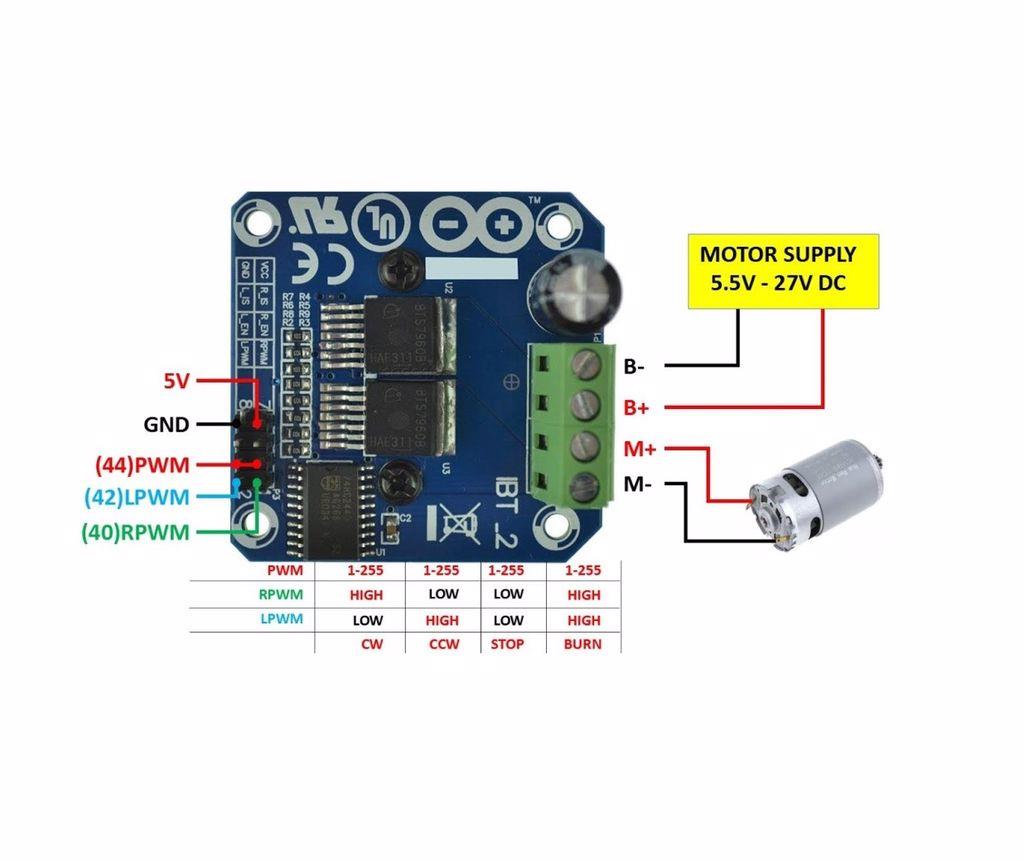

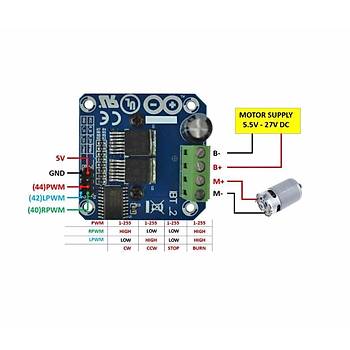

H-köprüsü kontrol modu: Hareket İleri / Geri, PWM Hız Kontrolü

Aşırı Akım Koruması: 55A (tipik değer)

Aşırı Sıcaklık Koruması: 150°C

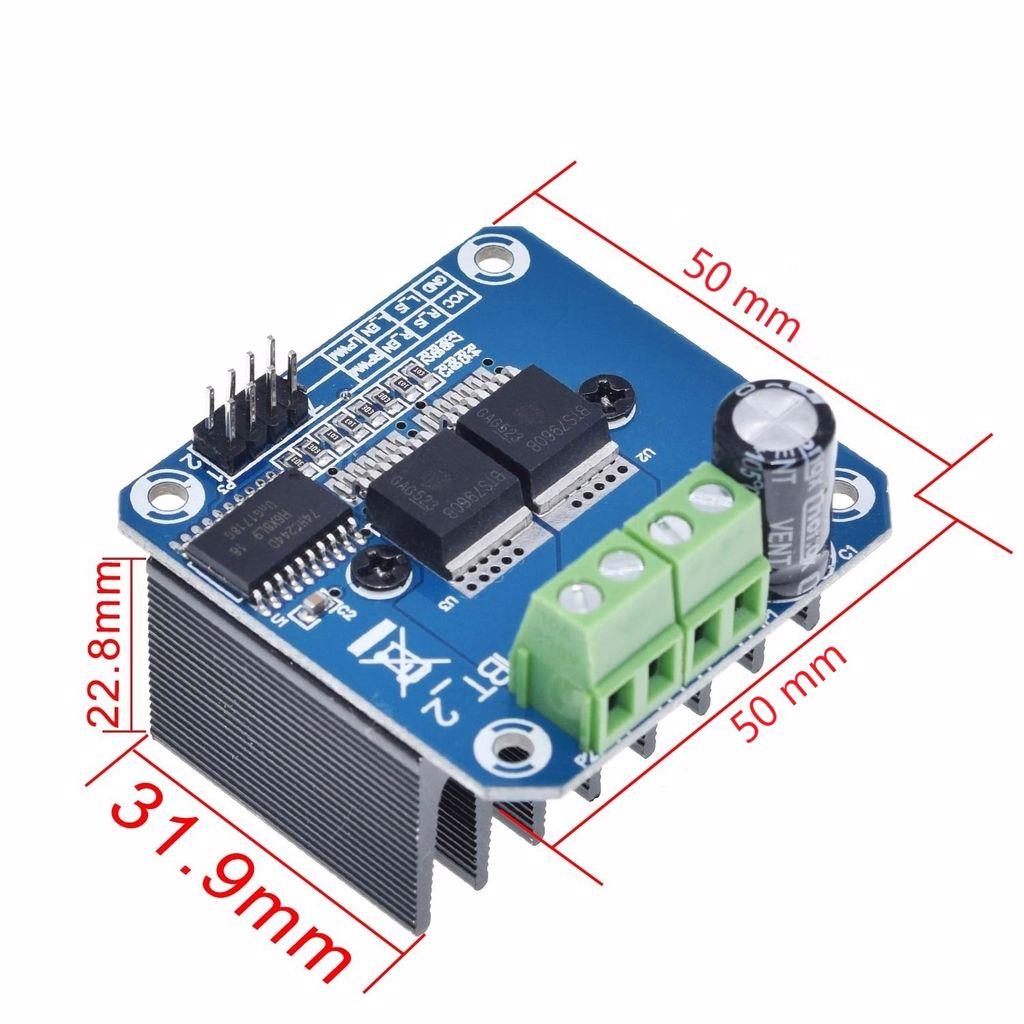

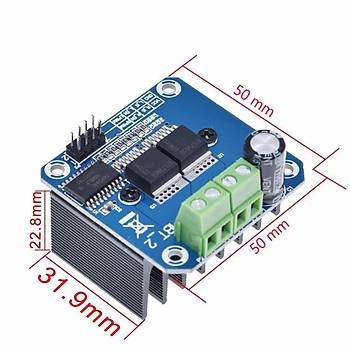

Boyutlar: 50mm x 50mm x 25mm

Paket İçeriği:

1 x Feriot 43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Kart Modülü
