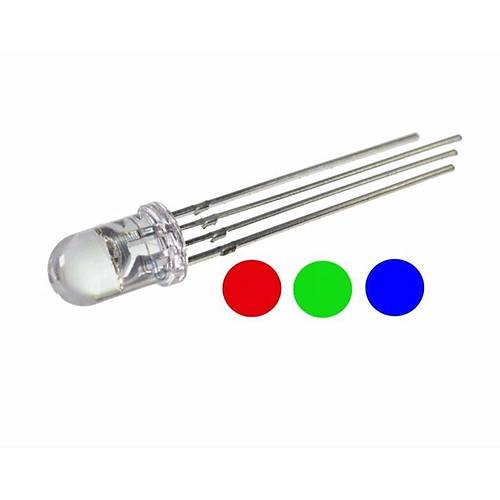

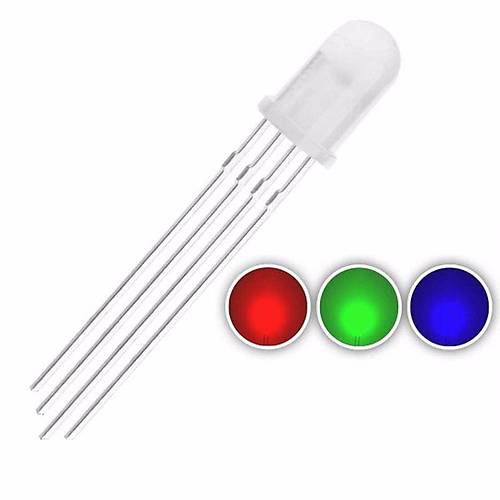

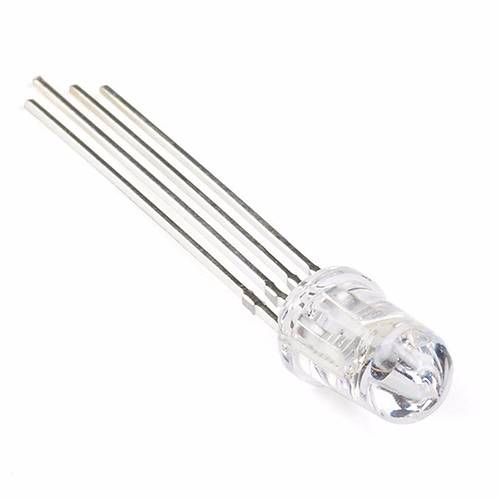

5mm RGB Led (Ortak Katot - 4 Pin)

5mm RGB LED (Ortak Katot - 4 Pin), renklerini kontrol etmek için kullanabileceğiniz bir tür LED (Light Emitting Diode) bileşenidir. Bu LED, dört pin içerir ve "ortak katotlu" bir yapıya sahiptir, yani tüm renkler için negatif (katot) pin aynıdır. İşte bu LED'in temel özellikleri ve çalışma şekli:

Teknik Özellikler:

1. Renk Çeşitliliği: RGB LED, kırmızı (Red), yeşil (Green) ve mavi (Blue) renklerin kombinasyonuyla birçok farklı renk oluşturabilir. Bu üç temel renk, farklı parlaklık düzeyleriyle bir araya getirilerek farklı renk tonları üretilebilir.

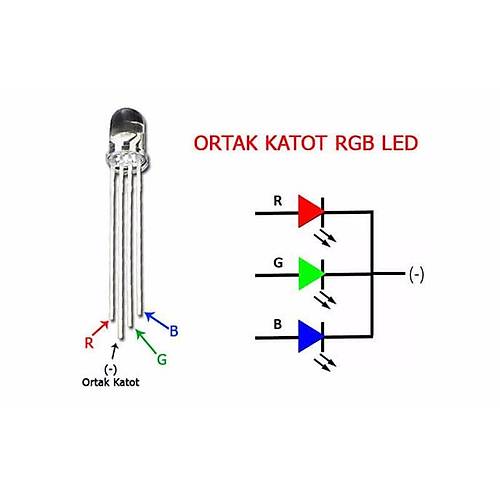

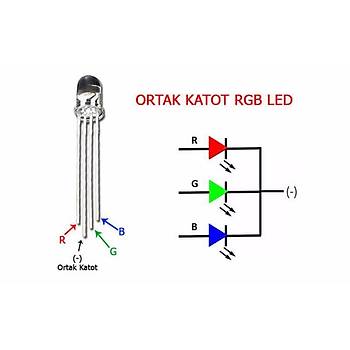

2. Dört Pin: RGB LED, dört pin içerir: üç renk pinleri (R, G, B) ve bir ortak katot (Common Cathode) pin. Renk pinleri, her bir renk bileşenini kontrol etmek için kullanılırken, ortak katot pini, LED'in negatif (katot) ucu için ortak bir bağlantıdır.

3. Parlaklık Kontrolü: Farklı renk pinlerine uygulanan voltaj seviyelerini değiştirerek her bir renk bileşeninin parlaklığını ayarlayabilirsiniz. Renklerin karışım oranını değiştirerek farklı renk tonları elde edebilirsiniz.

4. Akım ve Gerilim: RGB LED'in çalışma akımı ve gerilimi modeline bağlı olarak değişebilir. Tipik olarak, RGB LED'ler genellikle 20mA akım ve 2V ile 2.5V arasında bir gerilimle çalışır.

Çalışma Prensibi:

RGB LED, her bir renk bileşeninin yanı sıra tüm renkleri temsil eden beyaz ışık üretebilir. Renkler, ilgili pinlere doğru gerilimi uygulayarak kontrol edilir. Örneğin, sadece kırmızı rengi elde etmek için R pinine akım uygulanırken, yeşil rengi elde etmek için G pinine, mavi rengi elde etmek için B pinine akım uygulanır. Farklı renklerin ve renk tonlarının üretilmesi, bu üç renk bileşeninin parlaklığının ayarlanmasıyla yapılır.

RGB LED'ler, dekoratif aydınlatma, aydınlatma efektleri, elektronik prototipler ve projeler, gösteriler ve daha birçok uygulama için kullanılabilir. Kontrol etmek için mikrodenetleyiciler veya LED sürücü devreleri gibi uygun sürücüleri gerektirirler.

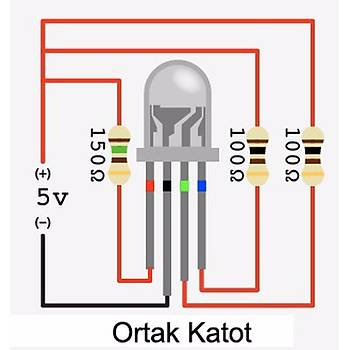

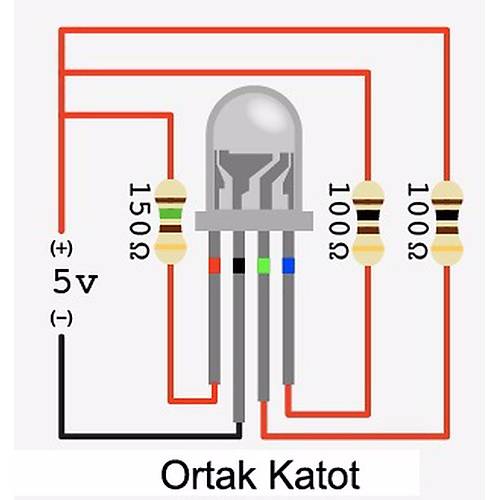

Kullanmadan önce RGB LED'in özelliklerini ve bağlantı düzenini doğru bir şekilde anlamak önemlidir. Ayrıca, uygun akım sınırlayıcı dirençlerin kullanılması ve voltajları doğru bir şekilde kontrol etmek için bir sürücü devresi gerekebilir.

Paket İçeriği:

1 x 5mm RGB Led (Ortak Katot - 4 Pin)
