5S 21V 20A Lityum Batarya Matkap BMS DC Girişli NTC'li

5S 21V 20A Lityum Batarya Matkap BMS DC Girişli NTC'li

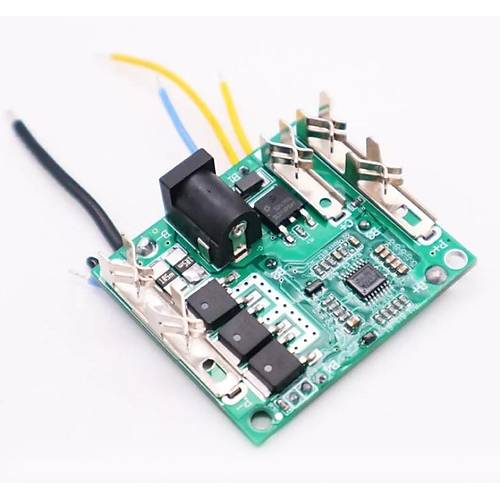

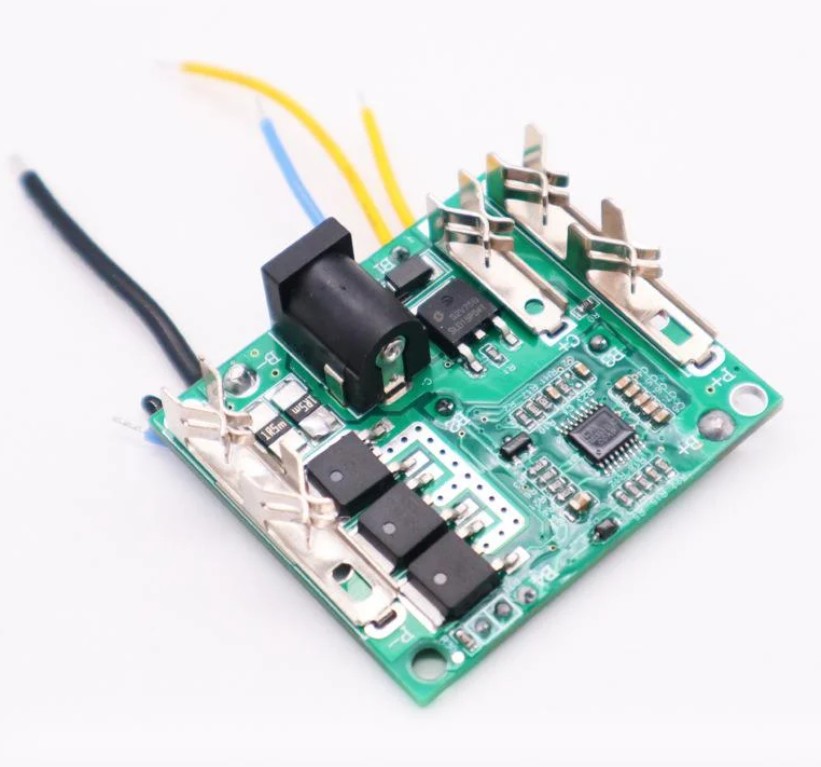

5S 21V 20A Lityum Batarya Matkap BMS DC Girişli NTC'li, seri bağlı 5 adet Li-Ion hücreden oluşan batarya paketlerinin korunması ve yönetilmesi amacıyla tasarlanmış BMS kartıdır. 18V nominal ve 21V tam şarj gerilimli Li-Ion batarya paketlerinde kullanılabilir.

Üzerinde DC şarj girişi bulunan BMS kartı, uygun bir 21V Li-Ion şarj cihazı ile batarya paketinin şarj edilmesini destekler. 8A ile 20A arasında sürekli deşarj akımı kapasitesine sahip olan ürün, uygun akülü matkap ve elektrikli el aleti bataryalarında kullanılabilir.

OLT 5S 21V 20A BMS; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi durumlara karşı koruma sağlar. Üzerindeki NTC sıcaklık koruması, batarya sıcaklığının kontrol edilmesine yardımcı olur. Aşırı sıcaklık koruması yaklaşık 70°C seviyesinde devreye girerken, yaklaşık 55°C seviyesinde normale dönmektedir.

Kart balans özelliğine sahip değildir. Bu nedenle kullanılacak Li-Ion hücrelerin aynı tipte, benzer kapasitede ve uygun gerilim seviyelerinde olması önemlidir. 46 x 40 mm ölçülerindeki kompakt yapısı sayesinde uygun 5S Li-Ion batarya paketlerine entegre edilebilir.

Teknik Özellikleri

• Marka: OLT
• Ürün Kodu: M02.1356
• Ürün Tipi: Li-Ion BMS Batarya Koruma Kartı
• Pil Kimyası: Li-Ion
• Seri Hücre Sayısı: 5S
• Nominal Batarya Gerilimi: 18V
• Tam Şarj Gerilimi: 21V
• Şarj Gerilimi: 19V - 21V
• Tek Hücre Şarj Gerilimi: 3.8V / 4.25V
• Sürekli Deşarj Akımı: 8A - 20A
• Aşırı Akım Algılama Akımı: 30 ± 5A
• Aşırı Şarj Algılama Gerilimi: 3.85V - 4.25V / Hücre
• Aşırı Deşarj Algılama Gerilimi: 2V - 2.8V / Hücre
• Kısa Devre Koruması: Var
• Aşırı Akım Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• NTC Sıcaklık Koruması: Var
• Aşırı Sıcaklık Koruma Sıcaklığı: 70 ± 5°C
• Sıcaklık Korumasından Çıkış: 55 ± 5°C
• Balans Özelliği: Yok
• DC Şarj Girişi: Var
• Çalışma Akımı: 25µA
• Bekleme Akımı: 6µA
• Deşarj Ana Devre İç Direnci: 30 ± 5mΩ
• Çalışma Sıcaklığı: -40°C ile 85°C
• Boyut: 46 x 40 mm
• Uygun Batarya Yapısı: 5S Li-Ion

Anahtar Avantajlar

• 5S 18V Li-Ion batarya paketlerinin korunması ve yönetilmesi için kullanılabilir.
• 21V tam şarj gerilimli Li-Ion batarya sistemleriyle uyumludur.
• 8A - 20A sürekli deşarj akımı kapasitesi sayesinde uygun akülü matkap ve elektrikli el aletlerinde kullanılabilir.
• DC şarj girişi sayesinde uygun 21V Li-Ion şarj cihazlarıyla batarya paketinin şarj edilmesini destekler.
• Aşırı şarj koruması sayesinde hücrelerin uygun olmayan yüksek gerilim seviyelerine ulaşmasını önlemeye yardımcı olur.
• Aşırı deşarj koruması sayesinde hücrelerin güvenli çalışma seviyesinin altına düşmesini önlemeye yardımcı olur.
• Aşırı akım koruması sayesinde yüksek akım oluşan durumlarda batarya paketinin korunmasını destekler.
• Kısa devre koruması sayesinde kısa devre kaynaklı risklere karşı koruma sağlar.
• NTC sıcaklık koruması sayesinde aşırı sıcaklık durumlarında batarya paketinin korunmasına yardımcı olur.
• 46 x 40 mm kompakt kart yapısı sayesinde uygun batarya gövdelerine entegre edilebilir.
• Otomatik toparlanma özelliği sayesinde yük bağlantısı kesildikten sonra uygun koruma durumundan çıkışı destekler.
• Balanssız yapısı sayesinde temel Li-Ion batarya koruma uygulamalarında pratik bir çözüm sunar.

Uygulama Alanları

• 5S 18V Li-Ion batarya paketlerinde kullanılabilir.
• Akülü matkap bataryalarında tercih edilebilir.
• Akülü vidalama makinelerinin uygun batarya paketlerinde kullanılabilir.
• 5 adet seri bağlı 18650 Li-Ion hücreden oluşturulan batarya paketlerinde değerlendirilebilir.
• Elektrikli el aleti bataryalarının yenilenmesinde kullanılabilir.
• Batarya hücre değişimi ve BMS kartı yenileme çalışmalarında tercih edilebilir.
• DIY Li-Ion batarya paketleme projelerinde kullanılabilir.
• Taşınabilir DC enerji sistemlerinde değerlendirilebilir.
• Uygun 18V sınıfı Li-Ion batarya uygulamalarında kullanılabilir.

Paket İçeriği

1 Adet OLT 5S 21V 20A Lityum Batarya Matkap BMS DC Girişli NTC'
