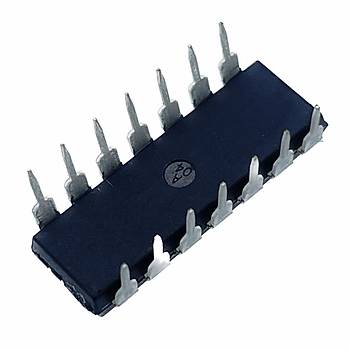

74LS10 DIP-14 Invertör ve Kapı Entegresi

Feriot 74LS10 DIP-14 Invertör ve Kapı Entegresi

74LS10, TTL (Transistor-Transistor Logic) mantığı tabanlı bir entegre devredir.

Bu devre, üç adet 3-girişli NAND kapısı içerir ve DIP-14 olarak paketlenmiştir.

Bu entegre devre, genellikle dijital mantık devrelerinde kullanılır ve özellikle sinyal işleme, kod çözme ve çeşitli hesaplama işlemleri gibi uygulamalarda kullanılır.

Her bir NAND kapısı, üç girişli bir mantık işlemcisidir. Girişleri, sırasıyla A, B ve C olarak adlandırılır ve kapının çıkışı Q'dur.

Girişlerin herhangi biri yüksek seviyede olduğunda (mantıksal 1), çıkış düşük seviyede (mantıksal 0) olacaktır.Aksi takdirde, yani girişlerin tümü düşük seviyede olduğunda, çıkış yüksek seviyede olacaktır.

74LS10 entegre devresi, geniş bir sıcaklık aralığında çalışabilen düşük güç tüketimi ve yüksek hız performansı sunar.

74LS10 entegresi, 14-pin DIP (Dual In-line Package) olarak paketlenmiştir. Her bir kapı üç girişlidir ve çıkışı da tek bir pini kullanarak sağlanır.

Bu entegre devre, genellikle dijital mantık devreleri tasarlama, işleme ve test etme amaçları için kullanılır.

Ürün Özellikleri:

74LS10 entegre devresi, -55°C ila 125°C arasındaki sıcaklıklarda çalışabilen, düşük güç tüketimine sahip bir devredir.

Bu entegre devre TTL mantığına dayanır ve 3 adet NAND kapısı içerir. Her bir kapı, 3 adet girişli bir NAND mantık kapısıdır.

Giriş ve çıkış gerilimleri TTL seviyelerinde (yaklaşık 0V ve 5V) çalışır.

Giriş güç tüketimi 20 mikroamperden (µA) daha düşük olabilirken, çıkış güç tüketimi tipik olarak 4 mA civarındadır.

Gecikme süresi (tPD) 10 nanosaniye (ns) civarında tipiktir, ancak 15 ns'ye kadar çıkabilir. 74LS10 entegre devresinin maksimum frekansı 50 MHz'dir.

Çıkış aşırı yükleme kapasitesi (CL) 50 picofarad (pF) olarak belirtilmiştir.

74LS10, dijital mantık devreleri tasarlamak ve kontrol etmek için kullanılabilir.

Özellikle, sinyal işleme, veri kodlama/çözme, sayısal hesaplama, ve mantık kontrolü uygulamaları için idealdir.

Teknik Özellikleri:

• Besleme Gerilimi (Vcc): 4.75V - 5.25V
• Giriş Gerilim :2.0V minimum
• Giriş Gerilim :0.8V maksimum
• Çıkış Gerilim :2.5V minimum (Vcc=4.75V)
• Çıkış Gerilim :0.5V maksimum (Vcc=4.75V)
• Giriş Güç Tüketimi: 20µA tipik, 0.4mA maksimum
• Çıkış Güç Tüketimi: 4mA tipik, 8mA maksimum
• Gecikme Süresi (tPD): 10ns tipik, 15ns maksimum
• Maksimum Frekans: 50 MHz
• Çıkış Aşırı Yükleme Kapasitesi (CL): 50pF

Paket İçeriği:

1 x Feriot 74LS10 DIP-14 Invertör ve Kapı Entegresi
