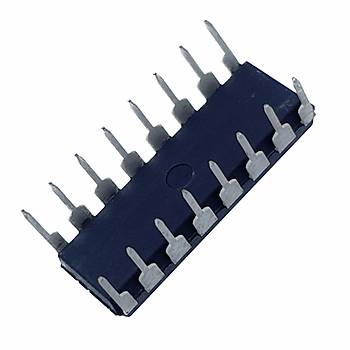

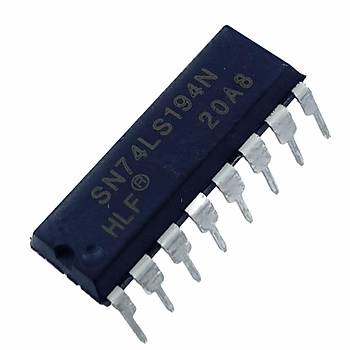

74LS194 DIP-16 Shift Register Entegresi

Feriot 74LS194 DIP-16 Shift Register Entegresi

74LS194, Texas Instruments tarafından üretilen bir seri paralel kaydırma kaydedici entegresidir.
Bu entegre, 4-bit paralel girişli, sağa doğru kaydırma özelliğine sahip bir kaydırma kaydedici olarak tasarlanmıştır.

Bu entegre, birçok dijital devrede kullanılabilir ve özellikle seri verileri paralel forma dönüştürmek için yaygın olarak kullanılır.

74LS194, TTL mantık ailesi için tasarlanmıştır ve tipik olarak 5 voltluk bir güç kaynağı kullanır.

Ürün Özellikleri:

74LS194'ün kullanımı oldukça yaygındır ve seri verileri paralel forma dönüştürmek için sıklıkla kullanılır.
Bu entegre, seri veri akışını hızlandırmak için kullanılabilir ve seri veri akışını paralel veri akışına dönüştürerek daha hızlı işlenmesini sağlayabilir.

74LS194, TTL mantık ailesine ait bir entegredir ve genellikle 5 voltluk bir güç kaynağı kullanır.
Bu entegrenin tipik bir güç tüketimi yaklaşık 100mW civarındadır.

74LS194'ün pin diyagramı 16 pinden oluşur ve her pinin farklı bir işlevi vardır. Bu pinlerin bazıları veri girişleri, çıkışları, sıfırlama girişleri ve kontrol sinyalleri gibi işlevlere sahiptir.

74LS194'ün çalışma prensibi, seri verileri paralel verilere dönüştürmek için sağa doğru kaydırma yöntemini kullanır.

Kaydırma işlemi, seri girişten gelen verilerin sağa doğru kaydırılması ve kaydırma kaydedicinin paralel çıkışlarına aktarılması ile gerçekleştirilir.

Bu entegre, diğer entegrelerle birlikte kullanılarak daha karmaşık devrelerin tasarlanmasında kullanılabilir.

Örneğin, 74LS194'ün çıkışı, 74LS245 transceiver entegresi gibi diğer entegrelerin girişlerine bağlanarak veri akışı kontrol edilebilir.

74LS194'ün özellikleri arasında düşük güç tüketimi, yüksek hızlı veri işleme ve yüksek gürültü toleransı gibi avantajlar bulunmaktadır.Bu nedenle, dijital devrelerde yaygın olarak kullanılmaktadır.

Teknik Özellikleri:

• 4-bit paralel veri girişi
• Paralel veri girişine sahip iki ayrı çip seçeneği
• Sağa doğru kaydırma özelliği
• Sıfırlama girişi ile verilerin sıfırlanabilmesi
• Paralel veri çıkışı
• Besleme gerilimi: 4.75V ila 5.25V
• Çıkış akımı: ±8mA
• Gecikme süresi: 20ns (maks.)
• Giriş yük direnci: 10k? (min.)
• Çıkış yük direnci: 24? (tipik)
• Güç tüketimi: 100mW (maks.)
• İşletme sıcaklığı aralığı: 0°C ila 70°C
• Giriş yüksek seviyesi: 2V (min.)
• Giriş düşük seviyesi: 0.8V (maks.)
• Çıkış yüksek seviyesi: 2.7V (min.)
• Çıkış düşük seviyesi: 0.5V (maks.)

Paket İçeriği:

Feriot 74LS194 DIP-16 Shift Register Entegresi
