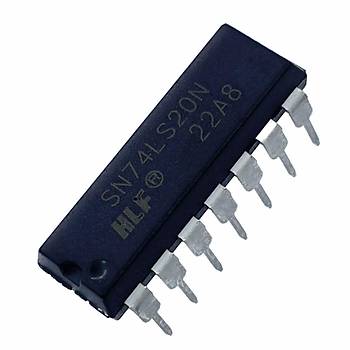

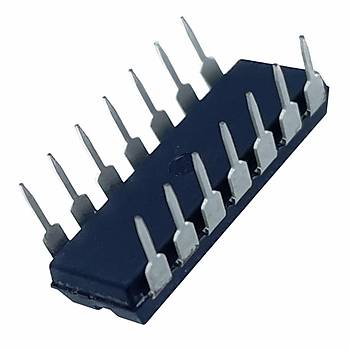

74LS20 DIP-14 Invertör ve Kapı Entegresi
74LS20, TTL mantığına dayalı bir entegre devre çipi veya IC'dir.
İki adet NAND kapısı içerir ve her bir kapı iki girişe sahiptir.
Bu IC, yüksek hızlı işlem gerektiren çeşitli dijital mantık uygulamalarında kullanılır.
Her bir NAND kapısı, iki giriş sinyalini (A ve B) alır ve çıkış sinyali, A ve B giriş sinyallerinin tersiyle yani (A NAND B) olarak belirlenir.
Bu, 74LS20 IC'nin temel işlevlerinden biridir ve mantıksal bir NAND işlevi gerçekleştirir.
74LS20, geniş bir sıcaklık aralığında (0 ila 70 derece Santigrat) çalışabilir ve 14-pin DIP (Dual Inline Package) paketiyle gelir.
Bu IC'nin yüksek hızlı işlemesi, düşük güç tüketimi ve uygun maliyeti, endüstriyel, askeri ve ticari uygulamalar için idealdir.
Ürün Özellikleri:
74LS20 Invertör ve Kapı Entegresi DIP-14 kılıftadır.
4.75 - 5.25 V arasında besleme gerilimine sahip olan bu 74LS20 Invertör ve Kapı Entegresi 8mA çıkış akımı sunmaktadır.
NAND tipi olan 74LS20 Logic Entegresinin 4 adet çıkışı bulunmaktadır.
74LS20 IC, Texas Instruments tarafından üretilen bir TTL mantığı entegre devre çipi'dir. TTL, Transistor-Transistor Mantığı anlamına gelir ve dijital mantık uygulamaları için sıklıkla kullanılan bir teknolojidir.
74LS20, çift kapılı bir NAND kapısı içerir, yani toplamda 4 girişe sahiptir. Her kapı, girişlerin NAND işlevini gerçekleştirmesi için bir transistör-direnç mantığı kullanır.
74LS20'nin besleme voltajı, 4.75 ila 5.25 volt arasında olmalıdır. Bu IC'nin çalışma hızı, ortalama 12 ns gecikme süresi ile 30 MHz'ye kadar yüksek frekanslarda çalışmasına olanak tanır.
74LS20, yüksek hızlı mantık uygulamaları için idealdir, örneğin bilgisayar ve diğer dijital sistemlerdeki veri işleme ve kontrol devrelerinde kullanılabilir.
74LS20, endüstriyel, ticari ve askeri uygulamalarda yaygın olarak kullanılmaktadır. Ayrıca, birçok dijital mantık IC'si gibi, 74LS20 de iletken plastik bir paketleme olan PDIP (Plastic Dual In-line Package) veya SOIC (Small Outline Integrated Circuit) şeklinde mevcuttur.
74LS20'nin tipik özellikleri arasında düşük güç tüketimi, yüksek gürültü toleransı ve düşük gecikme süresi yer alır. Bu nedenle, 74LS20 IC, endüstriyel kontrol sistemleri, veri işleme, sayısal sayaçlar, bilgisayar bellek yönetimi ve diğer birçok uygulama için tercih edilen bir çözümdür.
Teknik Özellikleri:
- Ürün Adı:74LS20
- Ürün Kategorisi:Logic Entegre
- Ürün Alt Kategorisi:Invertör ve Kapı Entegresi
- Paket Tipi:DIP-14
- Montaj Tipi:DIP
- Pin Sayısı:14
- Besleme Gerilimi:4.75 - 5.25
- Çıkış Akımı:8m
- Giriş Sayısı:4
- Logic Tipi:NAND
Paket İçeriği:
1 x 74LS20 DIP-14 Invertör ve Kapı Entegresi
