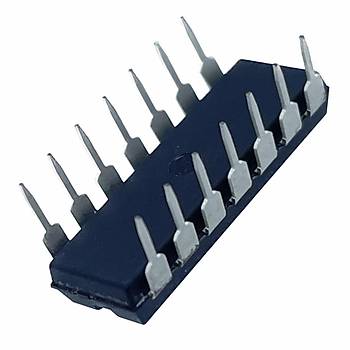

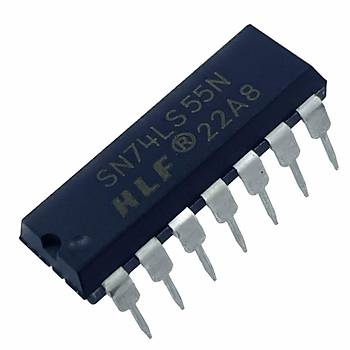

74LS55 DIP-14 Invertör ve Kapı Entegresi

Feriot 74LS55 DIP-14 Invertör ve Kapı Entegresi

74LS55, DIP-14 paketiyle gelen bir entegredir. Bu entegre, CMOS mantık ailesinin bir parçası olan TTL mantık ailesinin bir alt ailesidir.
Bu entegre, 3-8 çevirici olarak da adlandırılır ve 3 adet giriş çizgisi (A, B ve C) ile 8 adet çıkış çizgisi (Y0-Y7) arasında bir bağlantı sağlar.
Giriş çizgilerinin durumuna göre, sadece bir çıkış çizgisine 1 sinyali gönderir ve diğer çıkış çizgilerine 0 sinyali gönderir.
Bu nedenle, 74LS55, giriş bilgisinin doğrudan bir çıkışa çevrilmesi gereken uygulamalarda kullanışlıdır.
Bu entegre, endüstriyel ve askeri uygulamalar da dahil olmak üzere birçok alanda yaygın olarak kullanılmaktadır.

Ürün Özellikleri:

74LS55, bipolar transistör teknolojisi kullanılarak üretilmiştir. Bu, CMOS mantık ailesinin diğer bir parçası olan 74HC gibi diğer mantık ailelerinden farklıdır.
Bu entegre, TTL mantık ailesinin diğer üyeleri gibi, giriş sinyallerinin yüksek (H) veya düşük (L) seviyelerde olduğunu algılar. Giriş sinyalleri L seviyesindeyken 0, H seviyesindeyken 1 olarak yorumlanır.

74LS55, 14 pinli DIP (Dual Inline Package) paketiyle gelir. Bu, entegrenin birçok devrede kolayca kullanılmasını sağlar. Ancak, modern uygulamalarda, yüzey montaj teknolojisi kullanılarak üretilen daha küçük boyutlu paketler daha yaygın hale gelmiştir.

Entegrenin 3 adet giriş çizgisi (A, B ve C) ve 8 adet çıkış çizgisi (Y0-Y7) vardır. Giriş çizgileri, üçlü gruplar halinde kodlanmış bilgiyi alır ve uygun çıkış çizgisine bağlantıyı sağlar.
Örneğin, A=0, B=1 ve C=1 ise, Y3 çıkış çizgisinde 1 sinyali görülür, diğer çıkış çizgileri 0 sinyalleri görür.

74LS55, TTL mantık ailesinin hızlı bir entegresidir. Maximum çalışma frekansı 30MHz'dir ve maksimum güç tüketimi 65mW'dir.Bu nedenle, bu entegre, yüksek hızlı uygulamalar için kullanışlıdır.

Bu entegre, genellikle bir mikroişlemciye veya başka bir mantık entegresine bağlanmak için kullanılır.Örneğin, bir giriş cihazından alınan verileri kodlamak için kullanılabilir veya bir sayısal göstergeyi sürmek için kullanılabilir.

74LS55, TTL mantık ailesinin bir parçası olduğu için, diğer TTL mantık entegreleriyle kolayca entegre edilebilir.

Teknik Özellikleri:

• Besleme Gerilimi Aralığı: 4.75V ila 5.25V arasındadır.
• Maksimum çıkış akımı 8mA'dır.
• 74LS55, 14 pinli DIP paketinde gelir.
• Entegrenin güç tüketimi 65 mW'dir.
• Toplam gecikme süresi 60 ns'ye kadar çıkabilir.
• Giriş çizgileri, dijital mantık seviyeleriyle uyumlu olacak şekilde tasarlanmıştır. Yüksek seviye, 2V ila 5.25V arasındaki gerilimleri, düşük seviye ise 0V ila 0.8V arasındaki gerilimleri ifade eder.
  Entegrenin 3 giriş çizgisi (A, B ve C) ve 8 çıkış çizgisi (Y0-Y7) vardır. Giriş çizgileri, birinci seviyedeki mantık fonksiyonlarını yürütmek için kullanılır ve çıkış çizgileri, giriş bilgilerinin bir fonksiyonu olarak çalışır.

Paket İçeriği:

1 x Feriot 74LS55 DIP-14 Invertör ve Kapı Entegresi
