74LS93 DIP-14 Sayıcı Entegresi

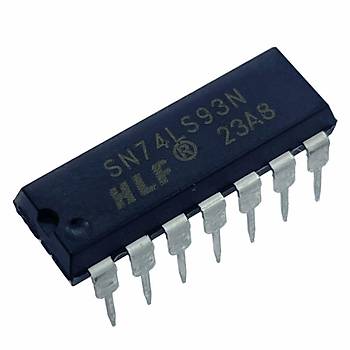

Feriot 74LS93 DIP-14 Sayıcı Entegresi

74LS93, dört bit ikili sayıcı/dönüştürücü entegresi olarak bilinen TTL (Transistor-Transistor Logic) serisinden bir entegredir.
DIP-14 (Dual Inline Package) paketinde gelir, yani 14 adet bacaklı bir entegredir.
TTL entegreler, yüksek hızda işlem yapabilen ve güç tüketimi düşük olan entegrelerdir. Bu nedenle, özellikle 1970'li ve 1980'li yıllarda dijital devrelerde sıklıkla kullanılmıştır.
74LS93 entegresi, giriş olarak iki adet tetikleme (clock) girişi alır. Bu girişlerden biri "CLK" adıyla etiketlenmiştir ve diğerine "RCLK" adı verilir.
"CLK" girişi, çıkışlarının artmasını tetikler, "RCLK" girişi ise çıkışların değerlerinin yüklendiği giriştir.
Ayrıca, bir "ASYNC" girişi vardır, bu giriş yüksek seviyede iken sayaç, 0 değerine sıfırlanır.
74LS93 entegresi, dört adet çıkışa sahiptir. Bu çıkışlar, ikili olarak sayıları temsil eder. Örneğin, "0000" ile başlayıp "1111" ile biten bir sayaçtır.
Sayaç, 0-15 arasındaki sayıları temsil edebilir. Ayrıca, entegre üzerinde bulunan "MR" (Master Reset) girişi, entegrenin tüm çıkışlarını sıfırlar.
74LS93 entegresi, DIP-14 paketi içinde gelir. Bu paket, entegrenin 14 adet bacağını içerir ve devre kartlarına lehimlenerek kullanılır.
Günümüzde, TTL entegrelerinin yerini daha gelişmiş CMOS entegreler almıştır. Ancak, 74LS93 entegresi gibi TTL entegreleri hala bazı uygulamalarda kullanılmaktadır.
Örneğin, basit dijital sayıcılar ve sayaçlar gibi uygulamalarda kullanılabilir.

Ürün Özellikleri:

Bu entegre, bir çıkışın diğerine geçtiği, tetiklemeli bir ikili sayaçtır.

İki adet 74LS93 entegresi birlikte kullanılarak bir sekiz bitlik sayıcı elde edilebilir.

Sayacın her bir çıkışı, girişlerdeki yükselen kenara karşılık olarak bir artış gösterir.

Örneğin, çıkışlar sırasıyla 0, 1, 2, 3, 0, 1, 2, 3 şeklinde sayar.

Bu entegrenin diğer özellikleri arasında, yüksek hızlı işleme, düşük güç tüketimi ve gürültüye karşı dirençli olması yer alır.

Bununla birlikte, TTL entegreleri modern dijital devrelerde yerlerini CMOS (Complementary Metal-Oxide-Semiconductor) entegrelere bıraktığından, 74LS93 entegresi günümüzde daha az kullanılmaktadır.

Teknik Özellikleri:

• Besleme gerilimi: 4.75V - 5.25V
• Yüksek seviye çıkış gerilimi (VOH): 2.7V - 3.5
• Düşük seviye çıkış gerilimi (VOL): 0.5V - 0.4V
• Giriş akımı: 0.1 mA
• Çözünürlük:N/A
• Kılıf Tipi PDIP-14
• Montajlama Türü SMD/SMT
• Minimum İşlem Sıcaklığı:0 C
• Maksimum İşlem Sıcaklığı:+ 70 C
• Çıkış akımı: 8 mA
• Gecikme süresi: 11 ns (maksimum)
• Paket tipi: DIP-14

Paket İçeriği:

1 x Feriot 74LS93 DIP-14 Sayıcı Entegresi
