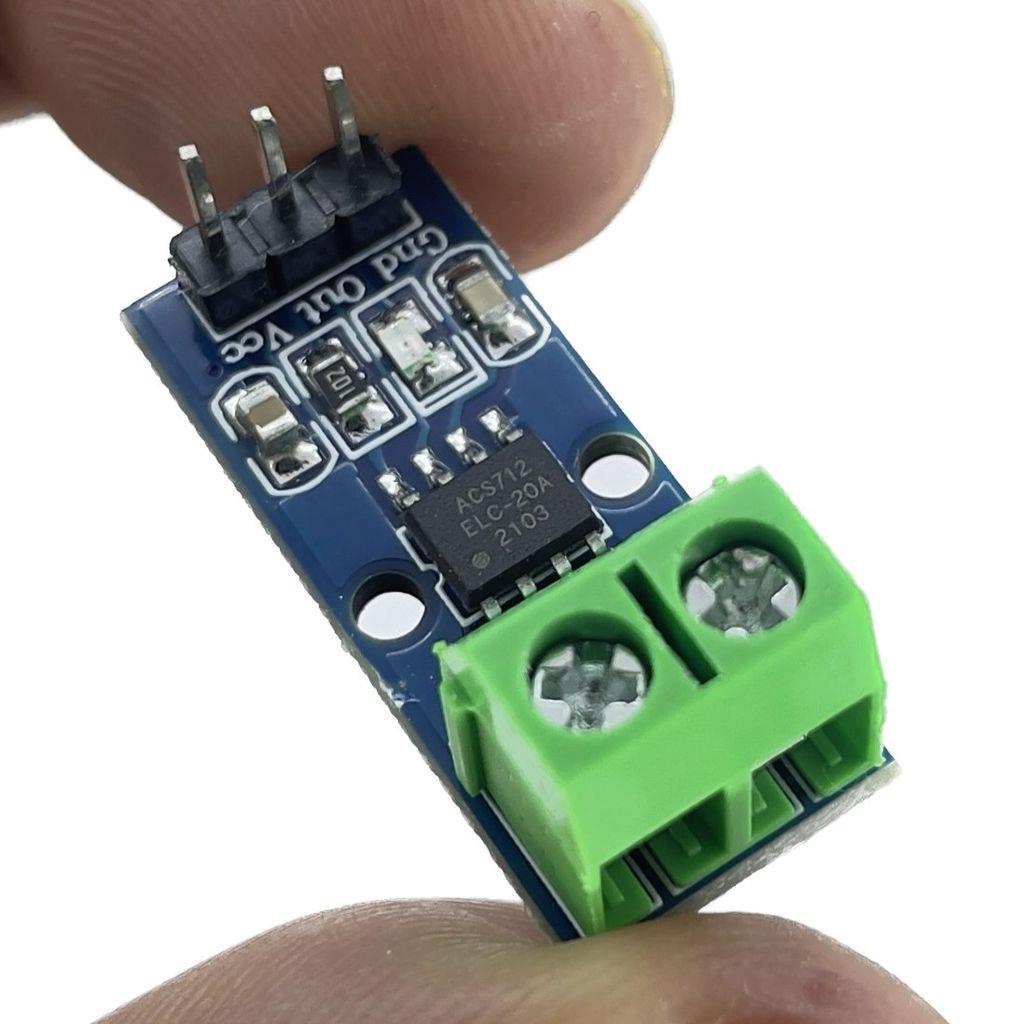

ACS712 Akım Sensörü -20A / +20A Modül

Feriot ACS712 Akım Sensörü -20A / +20A Modül

ACS712 akım sensörü, özellikle endüstriyel otomasyon, enerji yönetimi, güç kaynakları ve akım kontrolü gibi birçok alanda kullanılmaktadır. Sensör, ölçülen akımın büyüklüğüne bağlı olarak analog bir voltaj sinyali üretir.

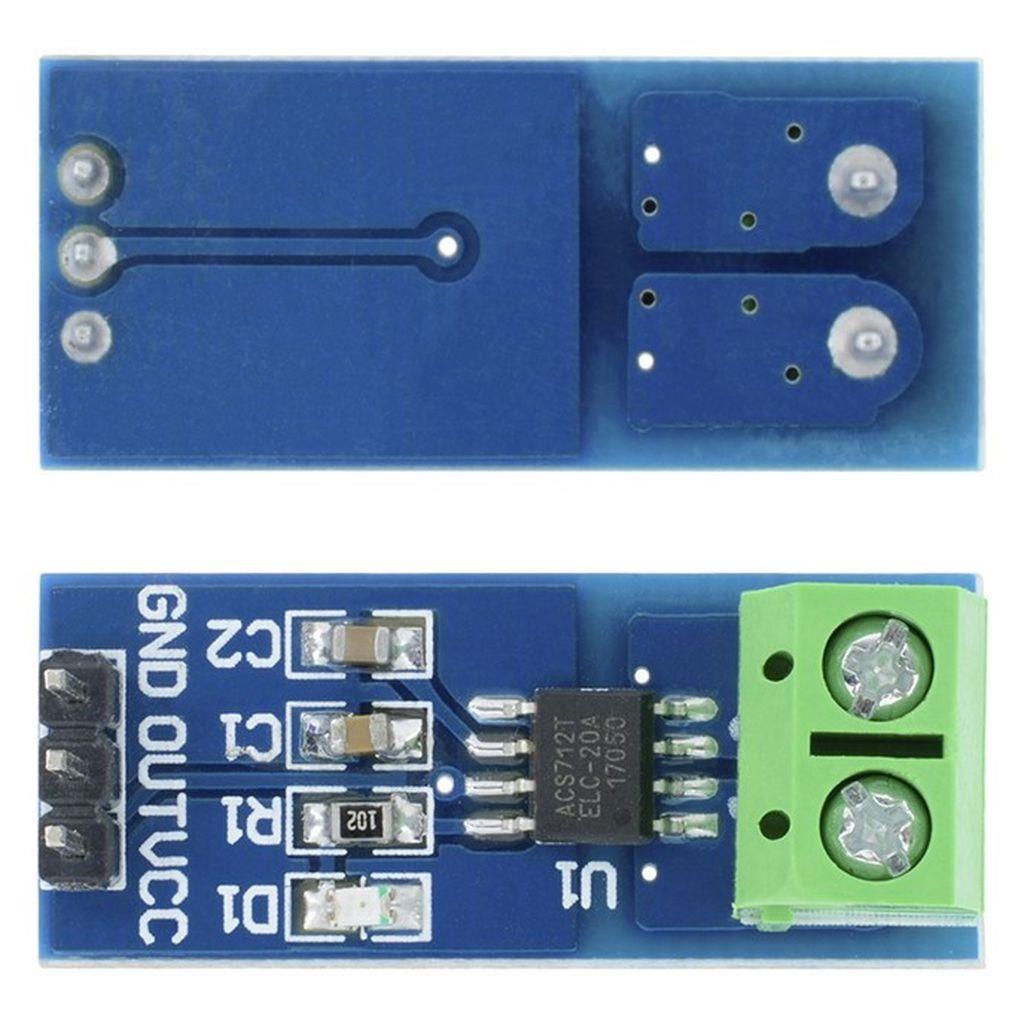

Sensörün üzerindeki entegre hall sensörü, manyetik alanı ölçerek, ölçülen akımın büyüklüğünü tespit eder. Bu veriler daha sonra, yükseltici devre tarafından işlenir ve sensörün çıkışına analog bir voltaj sinyali olarak verilir.

Ürün Özellikleri:

ACS712 akım sensörü, çeşitli elektronik uygulamalarda akım ölçmek için kullanılan bir sensördür. Sensör, üzerinde entegre bir hall sensörü ve bir yükseltici devresi bulundurur. Sensör, AC veya DC akımlarını ölçmek için kullanılabilir.

Sensörün nominal akım aralığı belirtilen +/-20 amperdir. Sensörün üzerindeki yükseltici devresi, ölçülen akımı belirli bir voltaj seviyesine dönüştürür. Bu nedenle, sensör çıkış voltajı, ölçülen akımın büyüklüğüne bağlıdır.

Sensör, genellikle Arduino veya diğer mikrokontrolörlerle birlikte kullanılır. Sensör, analog bir çıkışa sahiptir, bu nedenle Arduino gibi mikrokontrolörlerle kullanıldığında, ölçülen akımın değeri, analog giriş pimi üzerinden okunabilir.

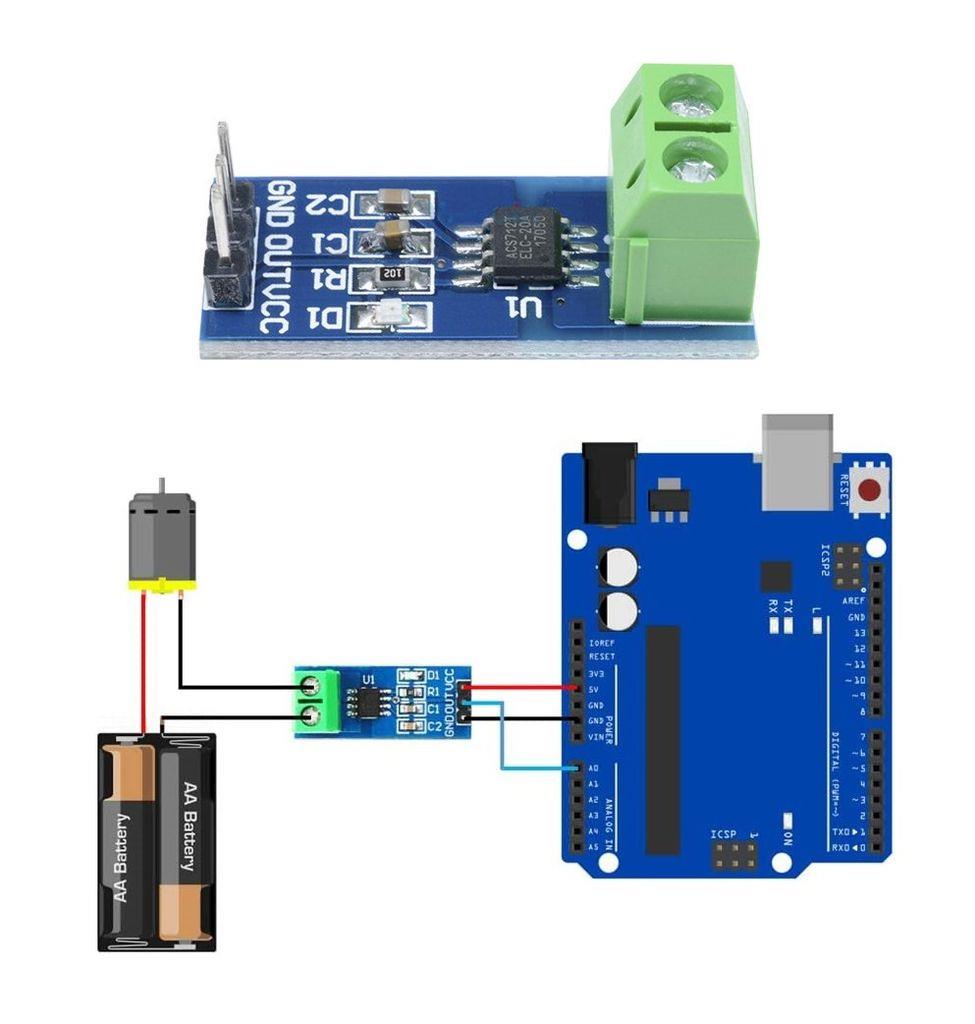

Sensörün kullanımı oldukça basittir. Sensör, ölçmek istediğiniz akımın kablo yolu üzerine takılır. Daha sonra, sensörün çıkışı Arduino veya başka bir mikrokontrolörün analog girişine bağlanır.

Programlama, sensör çıkış voltajını okuyarak, ölçülen akımın değerini hesaplamakla ilgili olacaktır. Genel olarak, ACS712 akım sensörü, çeşitli elektronik projelerinde kullanılan, kolay kullanımlı ve doğru sonuçlar veren bir sensördür.

Teknik Özellikleri:

• Akım aralığı: +/-20 amper
• Çalışma gerilimi: 5V DC
• Sensör çıkış voltajı: Ortalama 2.5V DC (0A akım için nominal değer)
• Sensör çıkışı: Analog voltaj sinyali
• Sensör tipi: Hall sensörü ve yükseltici devre
• Hassasiyet: +/-1.5%
• Gürültüye karşı direnç: Yüksek
• Yükseltici devre tipi: Analog
• Çalışma sıcaklığı aralığı: -40°C to +85°C
• Giriş empedansı: 1.2 m?

Paket İçeriği:

1 x Feriot ACS712 Akım Sensörü -20A / +20A Modül
