AD8232 EKG Kalp Atışı Nabız Grafiği İzleme EKG Modülü Kiti

Feriot AD8232 EKG Kalp Atışı Nabız Grafiği İzleme EKG Modülü Kiti

AD8232 Kalp Atışı EKG İzleme Sensör Modülü, insan kalp atışlarını ölçmek ve kaydetmek için kullanılan bir tıbbi cihazdır.
Bu sensör, bir elektrokardiyogram (EKG) okumak için tasarlanmıştır ve kalp ritim bozuklukları gibi bazı tıbbi durumların teşhisinde kullanılabilir.

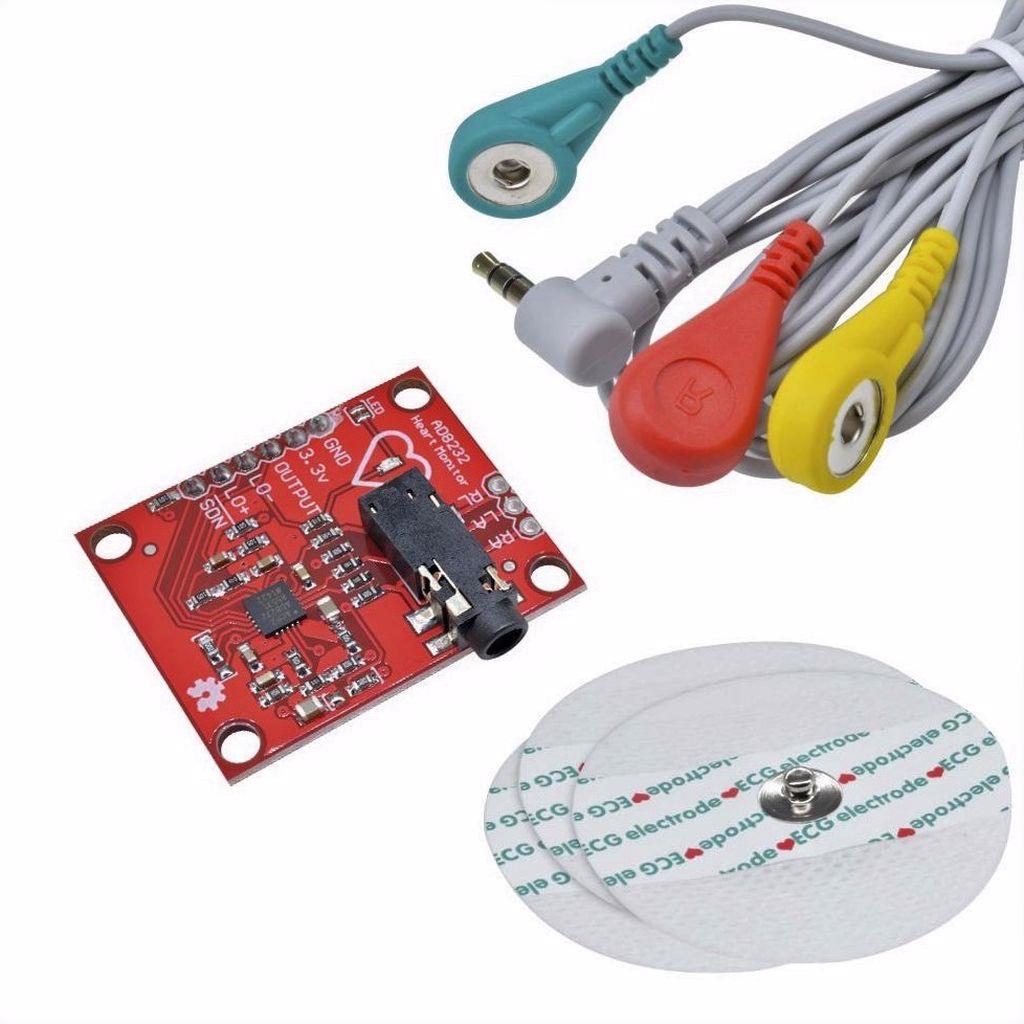

AD8232 Kalp Atışı EKG İzleme Sensör Modülü Seti, AD8232 sensörünü ve diğer bileşenleri içerir ve kullanıcılara bir EKG okuma cihazı kurma imkanı sunar.
Bu set, Arduino ve diğer mikrodenetleyicilerle kullanılmak üzere tasarlanmıştır.
AD8232 sensörü, kalp atışlarının elektriksel sinyallerini ölçmek için iki elektrot kullanır.
Bu sinyaller daha sonra amplifiye edilir ve işlenir, böylece kullanıcılar kalp atışlarının sayısını, hızını ve ritmini okuyabilirler.
Bu set, tıbbi cihazlar için üretici standardı olan IEC 60601-2-47 standardına uygun olarak tasarlanmıştır ve doğru ve güvenilir sonuçlar sağlamak için sıkı testlere tabi tutulmuştur.
AD8232 Kalp Atışı EKG İzleme Sensör Modülü Seti, tıbbi uygulamalar, fitness cihazları ve biyometrik ölçüm sistemleri gibi çeşitli uygulamalarda kullanılabilir.

Ürün Özellikleri:

AD8232 Kalp nabız ölçümü yapabilen kalbin elektriksel aktivitesini ölçmek için kullanılan uygun maliyetli bir karttır.
Kalbin her kasılması sırasında oluşan sinyalini kuvvetlendirerek elektriksel sinyaller haline çevirir.

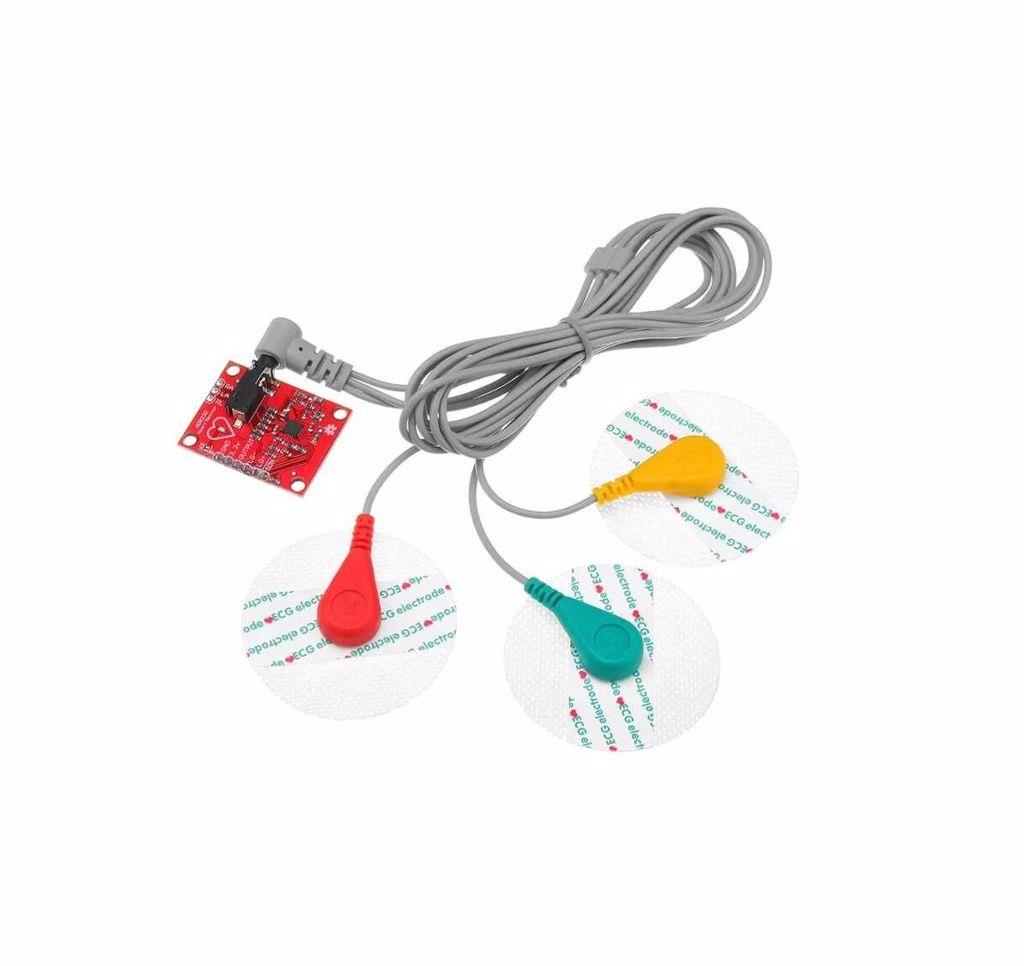

Modül basit ve kolayca kalp nabzının izlenmesini sağlar. Elektrotlar deri üzerine yapıştırılarak problara bağlanır.
Problarıda modüle bağladıktan sonra arduino veya herhangi bir mcu kite bağlantısı yapılır.
Arduino ile kullanırken Ecg grafiği bir pencere üzerinden gösterilmektedir.

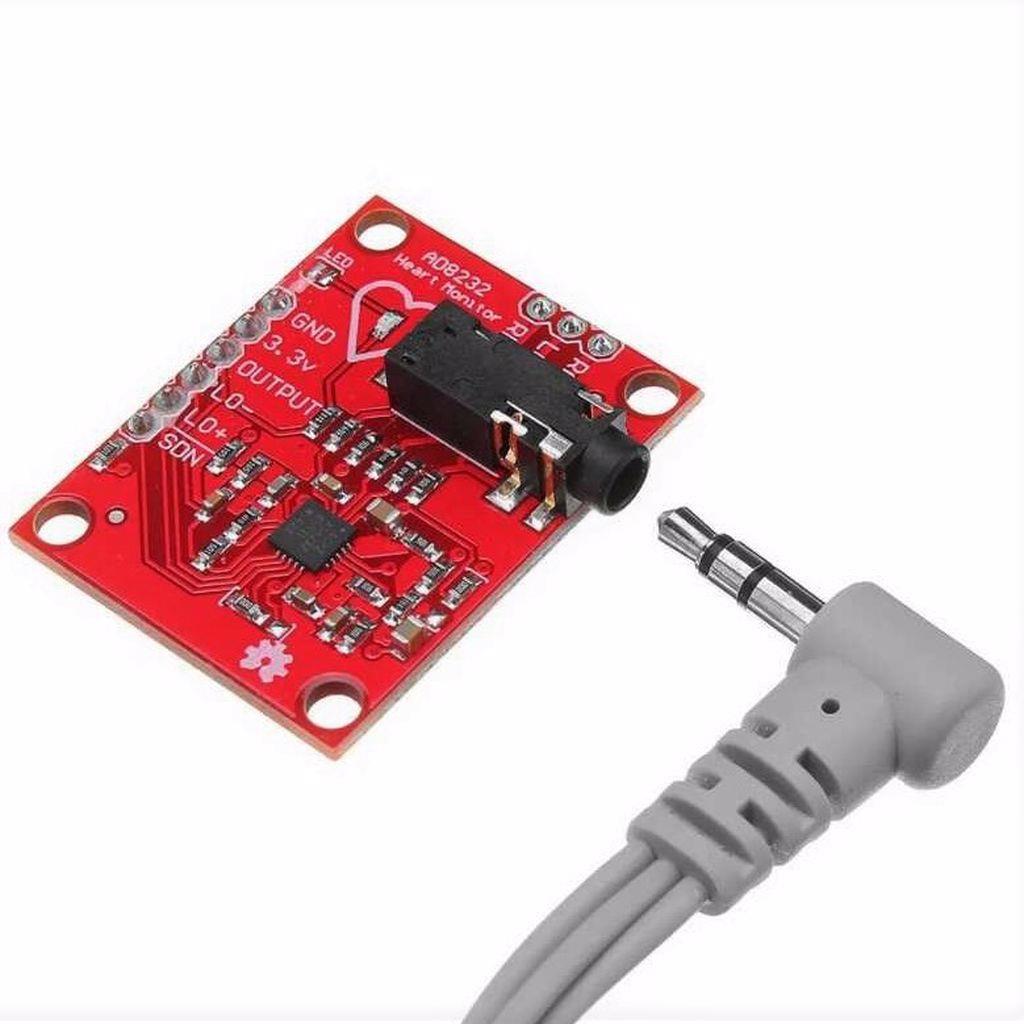

Elektrot Padleri: Modül üzerindeki ses soketine probları bağlayabilirsiniz. Bu soket yerine hemen yanındaki RA, LA ve RL pinlerinden de bağlantı yapabilirsiniz.

Teknik Özellikler:

• Model: AD8232 EGC (EKG) İzleme Seti
• Kalp Atışı (Nabız) izleme sensörüdür.
• Çalışma Gerilimi: 3.3V
• Analog Okuma yapılarak, Elektrokardiogram sinyalleri çizilebilmektedir.
• Kart üzerinde kalp atışnı gösteren led bulunmaktadır.
• Sinyal çıkışı:Analog çıkış
• Kablo bağlantısının çıktığını algılama
• Güç kapatma (shutdown) pini
• LED kalp atış göstergesi

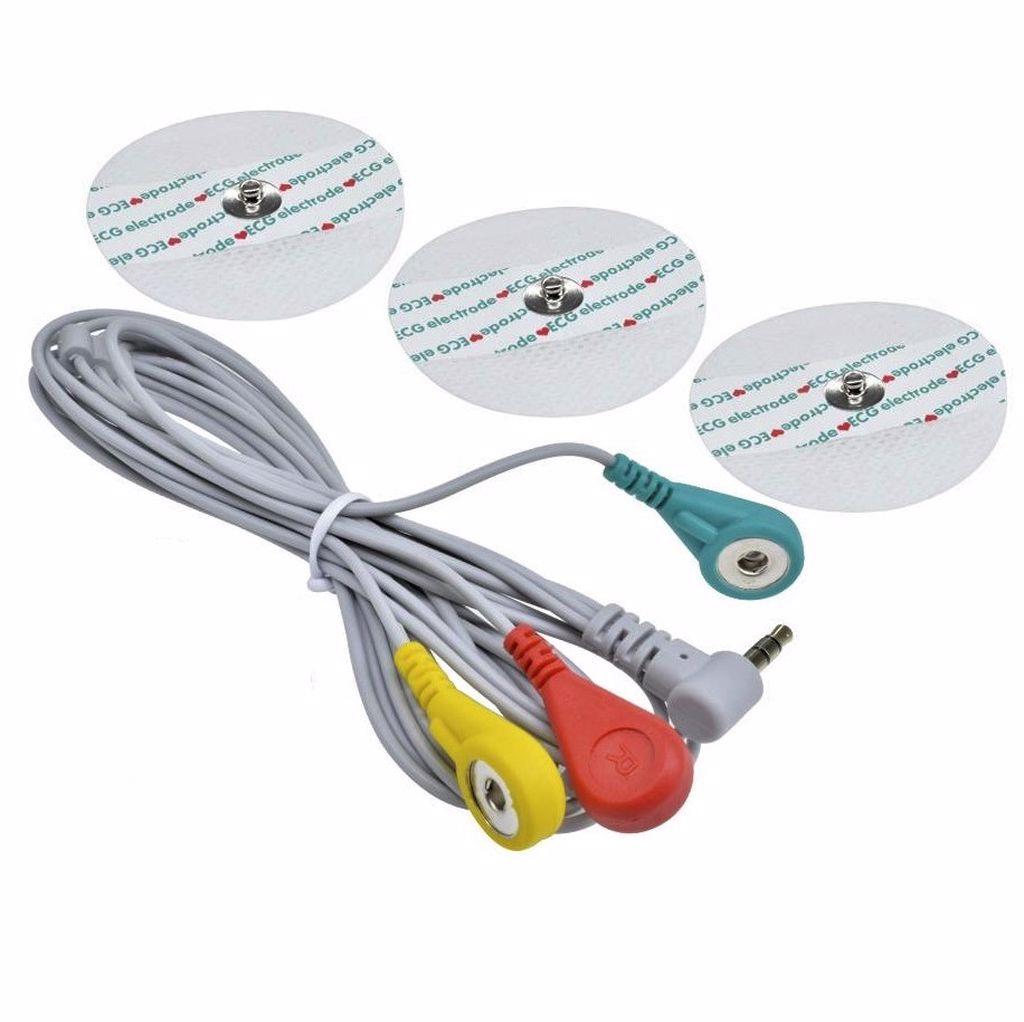

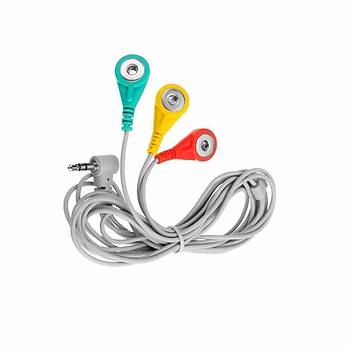

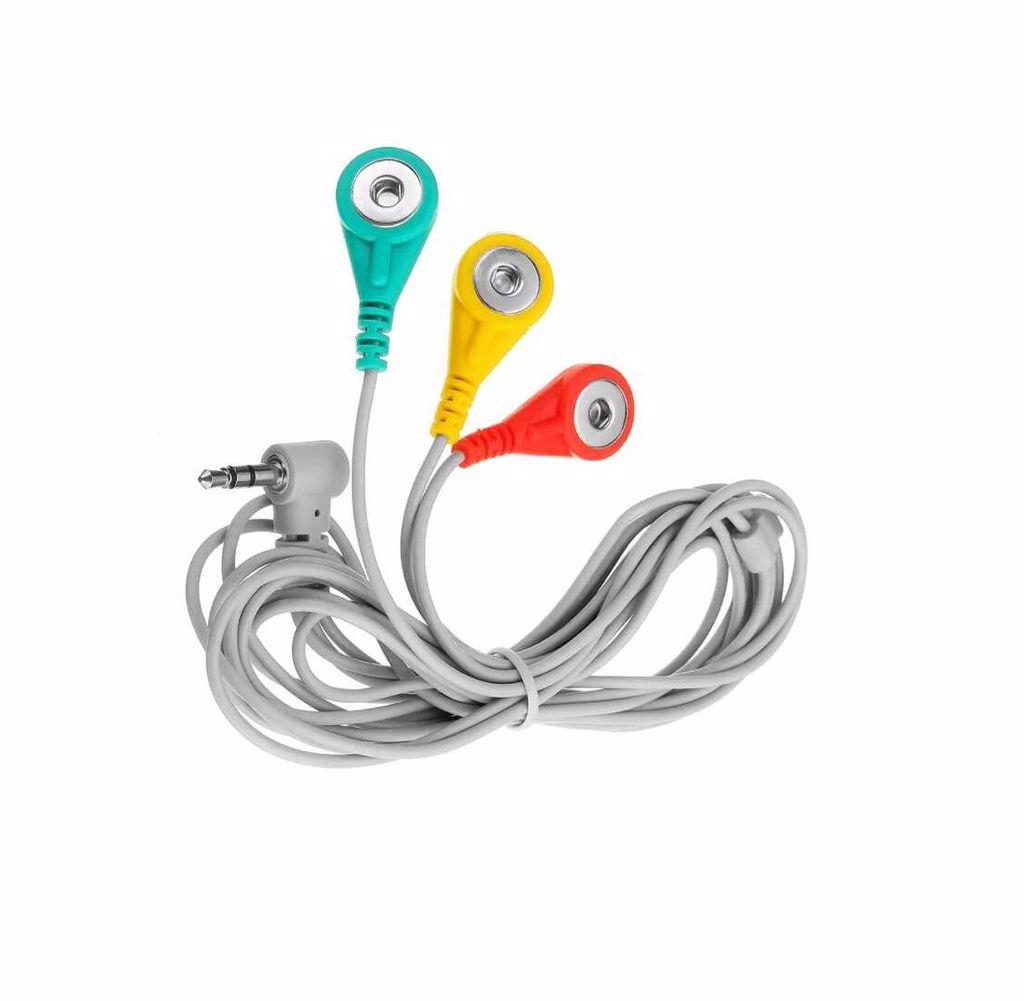

• Biyomedikal ped bağlantısı için 3.5mm TRS ses fişi
• TRS ses fişi için Ped

Paket İçeriği:

1 x Feriot AD8232 EKG Kalp Atışı Nabız Grafiği İzleme EKG Modülü Kiti
