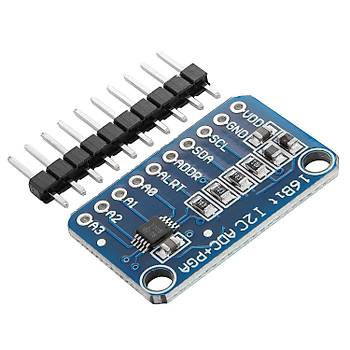

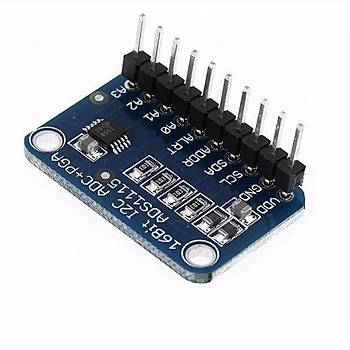

ADS1115 16 Bit I2C 4 Kanal ADC Arduino Modül

ADS1115 16 Bit I2C 4 Kanal ADC Arduino Modülü

ADS1115 16 Bit I2C 4 Kanal ADC Arduino Modülü, Arduino projelerinde analog sinyallerin dijital olarak okunması veya analog-dijital dönüşüm işlemleri için kullanılan bir modüldür.

İşte bazı özellikleri ve kullanım bilgileri:

• 16 bit çözünürlüğe sahip: ADS1115, 16 bitlik çözünürlüğü sayesinde daha hassas analog ölçümler yapmanıza olanak tanır. Bu modül, analog sinyalleri 0-65535 aralığında dijital verilere dönüştürebilir.
• I2C arabirimi: Arduino ile iletişim kurmak için I2C (Inter-Integrated Circuit) protokolünü kullanır. I2C, seri haberleşme için iki veri hattı (SCL ve SDA) kullanır ve birden fazla cihazın aynı veri hattını paylaşmasına izin verir.
• 4 kanal: ADS1115, dört adet bağımsız analog giriş kanalı sunar. Birden fazla sensör veya sinyal kaynağı bağlayarak farklı sinyalleri aynı anda ölçebilirsiniz.
• Dahili referans gerilimi: Modül, dahili olarak 2.048V referans gerilimi sağlar, ancak harici referans gerilimine de bağlanabilirsiniz.
• Gain (kazanç) ayarı: ADS1115, ölçülen sinyalin yüksek kazançlı (high gain) veya düşük kazançlı (low gain) olmasını seçebilirsiniz. Bu, sinyalin geniş bir gerilim aralığında yer aldığı durumlarda hassasiyetin artmasına yardımcı olur.

ADS1115 modülü, Arduino kartınızdaki I2C pimlerine (genellikle A4 ve A5) bağlanır. Arduino kütüphaneleri aracılığıyla modülün okuma işlemlerini gerçekleştirebilir ve elde edilen dijital verileri kullanabilirsiniz.

Teknik Özellikler:

ADS1115, 16 bit çözünürlüğe sahip 4 kanallı bir analog-dijital dönüştürücü (ADC) modülüdür. Bu modül, Arduino ve diğer mikrodenetleyicilerle kullanılmak üzere tasarlanmıştır ve hassas analog veri toplama ve ölçüm uygulamaları için idealdir. I2C iletişim protokolünü kullanarak mikrodenetleyici ile iletişim kurar ve 4 farklı analog sinyali aynı anda ölçebilir.

• Dönüşüm Çözünürlüğü: 16 bit
• Kanal Sayısı: 4
• Giriş Voltaj Aralığı: 0V ila 5.5V
• I2C Adresi: 0x48 (Varsayılan), 0x49, 0x4A, 0x4B (ayarlanabilir)
• Örnekleme Hızı: 8 SPS ila 860 SPS (örnekleme hızı programlanabilir)
• Dahili Preamplifikatör (PGA): x1, x2, x4, x8 (giriş hassasiyetini artırır)

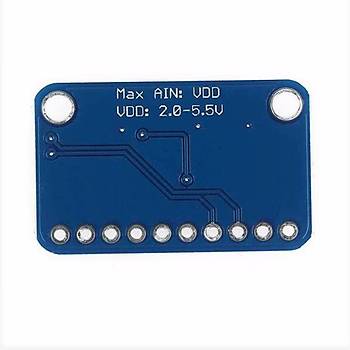

• Çalışma Voltajı: 2.0V ila 5.5V
• Low-Drift Voltaj Referansı
• Dahili Osilatör
• Boyutlar: Yaklaşık 25.4mm x 16.6mm

Anahtar Avantajlar:

• Yüksek çözünürlük: 16 bit çözünürlükle hassas veri toplama imkanı sağlar.
• Çoklu kanal desteği: 4 ayrı analog sinyali aynı anda ölçebilir.
• I2C iletişimi: Mikrodenetleyici ile kolay ve hızlı iletişim sağlar.
• Ayarlanabilir I2C adresi: Birden fazla modülü aynı sistemde kullanabilir ve adreslerini ayarlayabilirsiniz.
• Dahili referans voltajı: Daha istikrarlı ölçüm sonuçları elde etmenizi sağlar.

Uygulama Alanları:

• Sensör veri toplama
• Endüstriyel otomasyon
• Tıbbi cihazlar
• Hava koşulları izleme istasyonları
• Otomotiv sistemleri
• Akıllı enerji yönetimi

Paket İçeriği:

• 1 adet ADS1115 16 Bit I2C 4 Kanal ADC Arduino Modül
