Arduino MEGA 2560 R3 Sensör Shield V2 IO Genişletme ve Sensor Shield

Feriot Arduino MEGA 2560 R3 Sensör Shield V2 IO Genişletme ve Sensor Shield

Ürün Özellikleri:

Arduino Mega Sensör Shield Kartı ürünü Arduino Mega için tasarlanmıştır.
Ancak benzer pin yapısına sahip DUE veya diğer kartlar ile kullanılabilir.
Arduino'ya devre eklemek zordur, bu nedenle bu sensör genişletme kartı çoğu sensör kalkanını sorunu kolayca çözen bir Arduino kontrol paneline bağlayabilir.
Arduino'nun genişleme ihtiyaçlarını karşılar.
Arduino, basit bir giriş / çıkış kartı ve geliştirmeye dayalı açık kaynaklı bir fiziksel hesaplama platformudur.
Arduino, bağımsız etkileşimli nesneler geliştirmek için kullanılabilir veya bilgisayarınızdaki bir yazılıma bağlanabilir (örneğin, Flash, Processing, MaxMSP).
Shield kartları projelerinizi geliştirirken yaşadığınız I/O eksikliği sorununu çözmek için üretilmiştir.
Bu ürün ile; Sensörler, servolar, röleler, düğmeler, potansiyometreler gibi çeşitli modüllere bağlanmanıza olanak sağlar
Arduino Mega Sensör Shield kartı ile kompleks devreleriniz daha toplu ve daha profesyonel görünecektir.
Ayrıca siz de devre takibini daha kolay yapabilirsiniz.

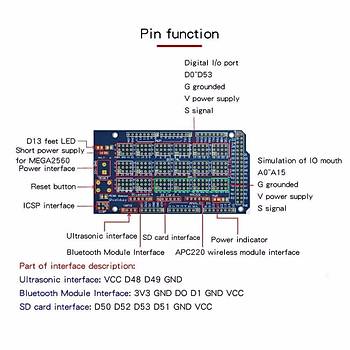

Mega Sensör Shield V2.0, Arduino'nun tüm dijital ve analog arayüzlerini gösterir
Kart üzerinde Arduino'nun tüm giriş çıkış pinleri DATA, VCC ve GND sırası ile 3-pin halinde getirilerek kart üzerine dağıtılmıştır.
Bluetooth modüllerin veya seri haberleşme yapan farklı birimler için TX, RX, 5V ve GND pinleri ayrı ayrı bölümlerdedir.
I2C ve SPI hatları da kart üzerinde ayrı bölümlere aktarılarak maksimum verimlilikte bir kullanıma imkan sağlamaktadır.
XBee veya benzer pin dizilime sahip kablosuz haberleşme modüllerinin rahat takılabilmesi için özel bölüm bulunmaktadır.
Kart üzerinde besleme girişi için klemens ve reset tuşu da yer almaktadır. Tüm pin ve konnektörler lehimli olarak gönderilmektedir.
Destek IIC arayüzü
32 yol Servo Motor Sürücü Shield arayüzü desteği
Bluetooth modülü iletişim arayüzü desteği
SD kart modülü iletişim arayüzü desteği
APC220 kablosuz rf modülleri iletişim arayüzü desteği
RB URF ultrasonik sensörler arayüzü desteği
LCD seri ve paralel arayüz desteği
Arduino Mega ile tam uyumludur
Boyutlar: 54 x 100 mm
 Arduino Mega Sensör Shield Teknik Özellikleri:
Dijital 54 I/O port
Analog 16I/O port
ICSP: RST, D52/SCK, D50/MISO, GND, D51/MOSI, 5V
Bluetooth: 3V3, GND, D0/RX0, D1/TX0, GND, 5V
SD Card:D50/MISO, D52/SCK, D53/SS, D51/MOSI, 5V, GND
APC220 (Wireless):--, D19/RX1, D18/TX1, --, 5V, GND
URF01 (ultrasonic):5V, D48, D49, GND

Paket İçeriği:

1 x Feriot Arduino MEGA 2560 R3 Sensör Shield V2 IO Genişletme ve Sensor Shield
