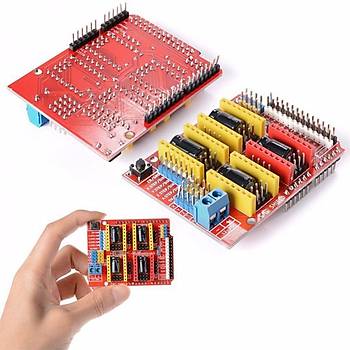

Arduino Uno İçin CNC (Computer Numerical Control) Shield V3 (A4988)

Feriot Arduino Uno İçin Cnc (Computer Numerical Control) Shield V3 (A4988)

Bir sürücü genişletme kartı olan bu shield, CNC makineleri, 2-3 eksenli pen plotter projeleri, lazer kesme yada kazıma makineleri başta olmak üzere step motor kontrolü gerektiren projelerde kullanılabilir.

3 Boyutlu yazıcılarda da kullanımı mümkün olmasına rağmen, Arduino Uno kartının pin sayısı 3 boyutlu yazıcı kontrol etmek için yeterli gelmeyecektir.

Arduino Shield GRBL adı verilen ve motorların daha ideal olarak sürülmesini amaçlayan açık kaynak yazılımdır.

GRBL'nin Arduino için yazılmış kütüphaneleri sayesinde sadece pini high/low yaparak bir motorun çalışmasını sağlayabilirsiniz.

Bu basit kullanım sayesinde Arduino işlemcisi fazla yorulmadan ve yeterli bir şekilde birden fazla step motoru sürebilmektedir.

Ürün Özellikleri:

Arduino Uno CNC Shield V3, Arduino Uno kartını CNC yönetim sistemi için kullanmanıza olanak tanıyan bir ek karttır.

Bu ek kart, birçok farklı CNC uygulaması için kullanılabilir, örneğin; 3D yazıcılar, CNC tornalar, lazer kesim makineleri, ve daha birçok cihaz.

Arduino Uno CNC Shield V3, 4 adet A4988 adım motor sürücüsü entegre edilmiş olarak gelir ve bu sayede 4 adet adım motoru kontrol edebilirsiniz.

Ek olarak, ek kart, analog ve dijital girişleri ve çıkışları da kontrol edebilir. Bu sayede, kart üzerindeki bağlantı noktalarını kullanarak, CNC cihazınızın farklı parçalarını kontrol etmek için kullanabileceğiniz bir dizi sensör veya anahtar gibi bileşenler bağlayabilirsiniz.

Ayrıca, Arduino Uno CNC Shield V3, GRBL adlı açık kaynak kodlu bir firmware kullanarak çalışır.

Bu firmware, Arduino kartınızı CNC kontrolörüne dönüştürür ve CNC cihazınızın adım motorları, limit anahtarları, hız kontrolü ve diğer işlevleri gibi birçok özelliği yönetmenize olanak tanır.

Genel olarak, Arduino Uno CNC Shield V3, Arduino Uno kartını CNC cihazınızın kontrolü için kullanmanıza olanak tanıyan, düşük maliyetli ve etkili bir çözümdür.

Teknik Bilgiler:

Adım Motor Sürücüleri: 4 adet A4988 veya DRV8825 sürücü entegre edilebilir.

Giriş Gerilimi: 12V-36V DC

Adım Motor Çıkışı: 2A/üzeri (her sürücü için)

Dijital Girişler: 14 adet (6 tanesi PWM)

Analog Girişler: 6 adet

Çıkışlar: 3 adet röle çıkışı, 4 adet PWM çıkışı

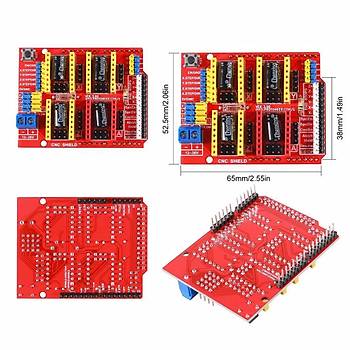

Boyutlar: 68.6 mm x 53.4 mm

Bağlantılar: 4 adet adım motor bağlantısı, 4 adet limit anahtarı bağlantısı, 1 adet endüktif sensör bağlantısı, 1 adet lazer kontrol bağlantısı,
1 adet güç kaynağı bağlantısı, 1 adet USB bağlantısı, 1 adet mikrofon bağlantısı,1 adet buzzer bağlantısı, 1 adet LCD bağlantısı,

Paket İçeriği:

1 x Feriot Arduino Uno İçin Cnc (Computer Numerical Control) Shield V3 (A4988)
