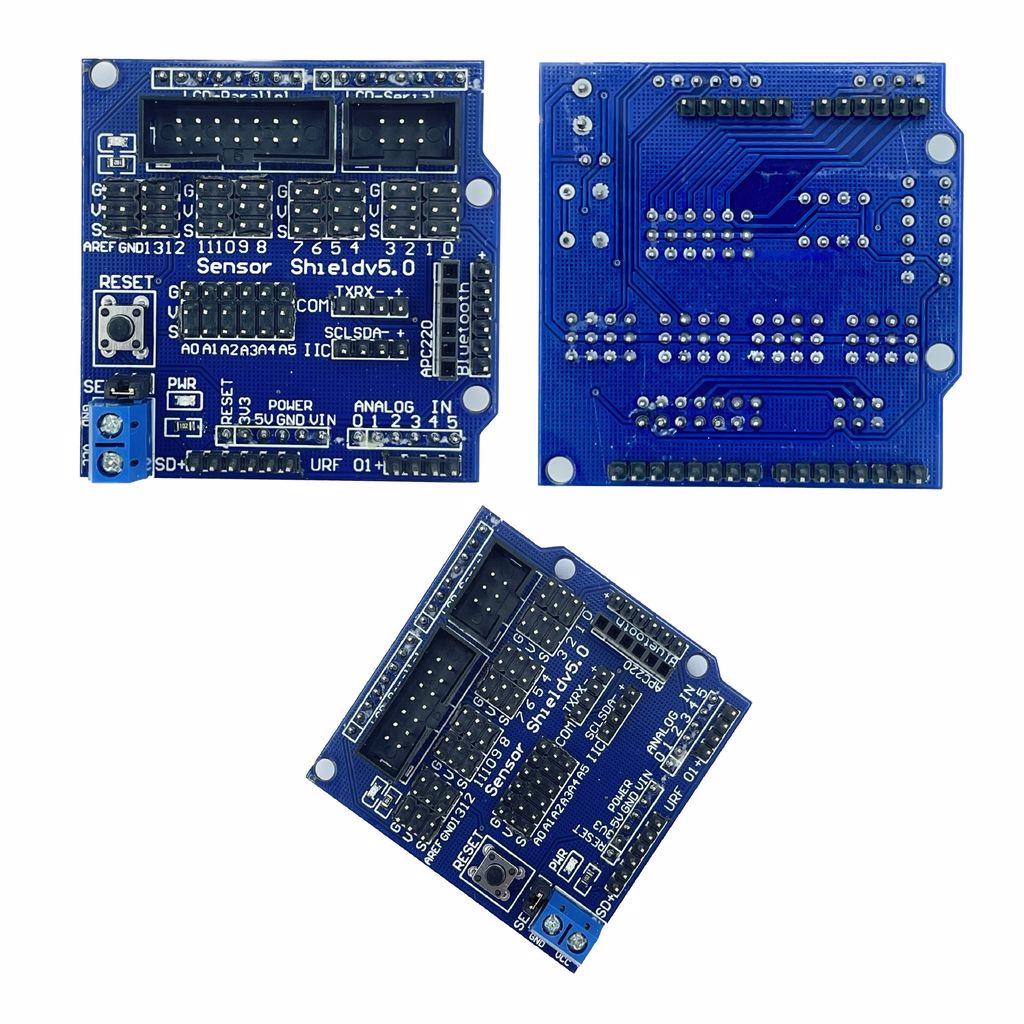

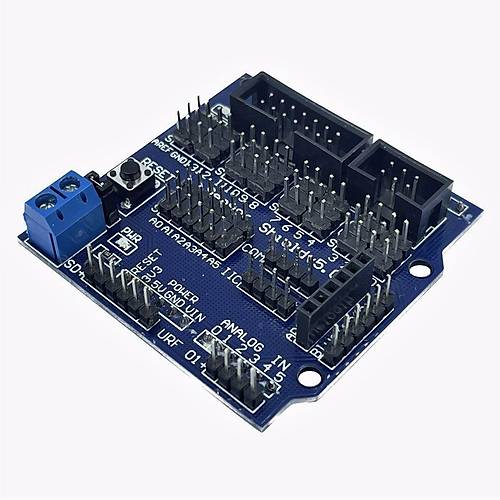

Arduino Uno R3 Sensor Shield V5.0 Genişletme Kartı

Feriot Arduino Uno R3 Sensor Shield V5.0 Genişletme Kartı

Ürün Özellikleri:

Arduino Uno Sensör Shield V5.0 - Arduino IO Genişletme Shieldi, Arduino kartları ile beraber kullanabileceğiniz, kart üzerine birçok giriş çıkış birimini takabilmeniz için tasarlanmış oldukça kullanışlı bir üründür
Kart üzerinde Arduino'nun tüm giriş çıkış pinleri DATA, VCC ve GND sırası ile 3-pin haline getirilerek kart üzerine dağıtılmıştır.
Bu sayede her türlü sensör, servo, röle vs. karta rahatça takılarak kullanılabilir.
Bunun yanında UART, I2C portları rahat kullanım için kart üzerinde ayrı bölüme alınmıştır.
Bluetooth, sd kart, ultrasonik sensör ve RF bağlantısı için gerekli olan pinlerde kart üzerinde ayrı bölümlere alınmıştır.
Kart üzerinde reset butonu ve 5V giriş için klemenste bulunmaktadır.
Ayrıca kart üzerinde seri ve paralel LCD'ler için çıkış bulunmaktadır. LCD bağlantısı IDC kablo veya jumper kablo ile aktarılarak yapılabilir.
O Genişletme Shield'i Arduino uno ile tam uyumludur.
Leonardo ve mega modelleri ile de kullanılabilir. Ancak bu modellerdeki I2C ve SPI portu farklı pinler üzerinde olduğu için sadece bu portlar kullanılamaz.
Header ve konnektörlerin tümü lehimli olarak gönderilmektedir.
I2C yada UART olarak seçilebilen portArduino Mega ve Leonardo Kartları ile uyumluluk; (NOT: Mega ve Leonardo modellerinde I2C ve SPI portu farklı pinler üzerinde olduğu için sadece bu portlar kullanılamaz.)

Beraber Kullanılabilecek Ürünler: Arduino Uno, Arduino Shieldları, Sensör Modülleri, HC06 Bluetooth Modülü,  HC-SR04 Ultrasonik Mesafe Sensörü

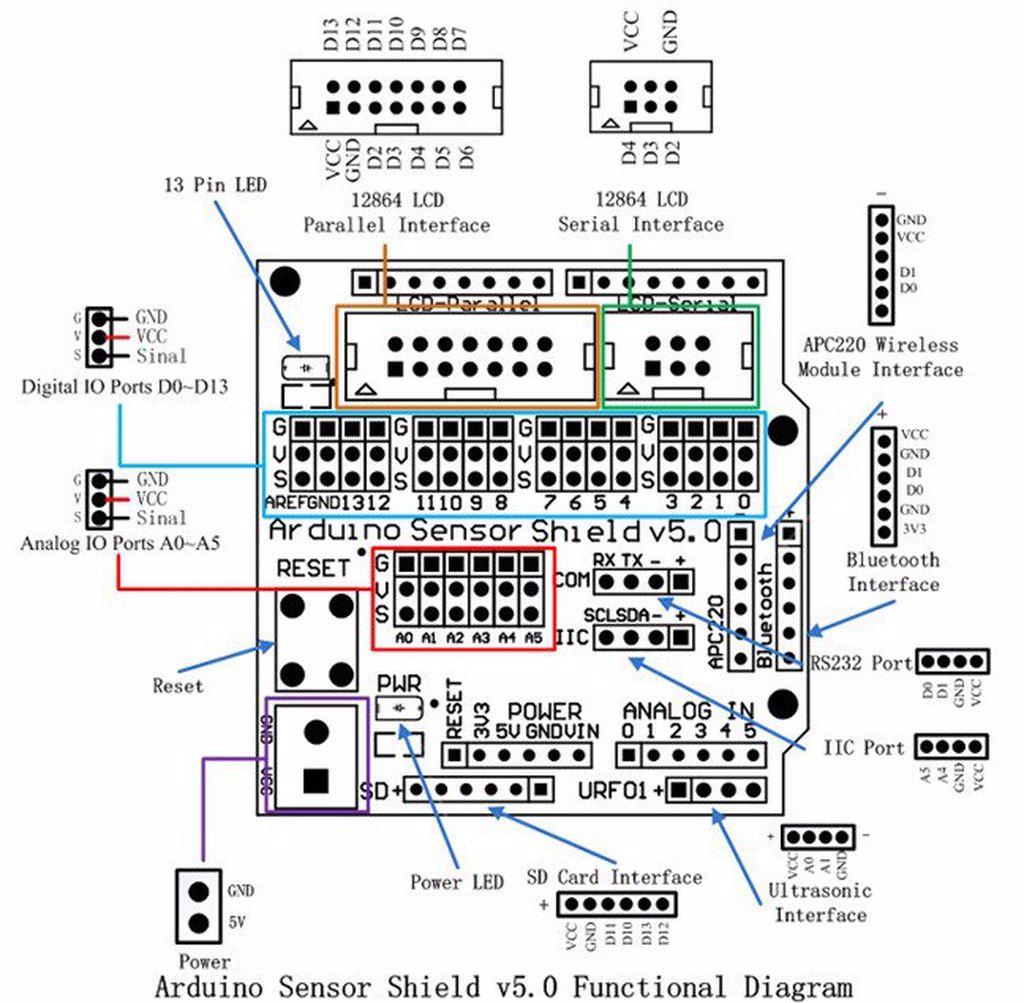

Teknik Özellikler:
Güç girişi için vidalı terminal
SD kart bağlantısı için header çıkışı
Seri ve Paralel LCD çıkışı
Bluetooth bağlantısı için header
Ultrasonik sensör konnektörü
I2C ve RS232 portları
Güç terminali girişi
APC220 radyo frekans modülü arayüzü girişi
SD kart modülü için soketler bulunmaktadır.

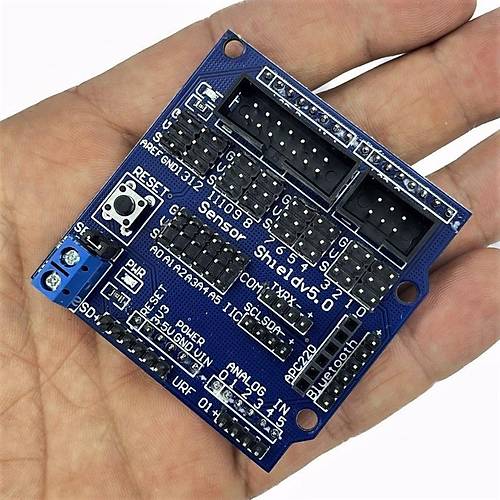

Paket Boyutları: 56x54x12mm
Paket Ağırlığı: 23 gram
Çalışma gerilimi 5v
Giriş Voltajı: 7-12 V Dc (önerilen) 6-20 V Dc (sınırlar)
13 dijital 6 analog GPIO

Paket İçeriği:

1 x Feriot Arduino Uno R3 Sensor Shield V5.0 Genişletme Kartı
