Aşırı Akım Koruma Devresi 5A

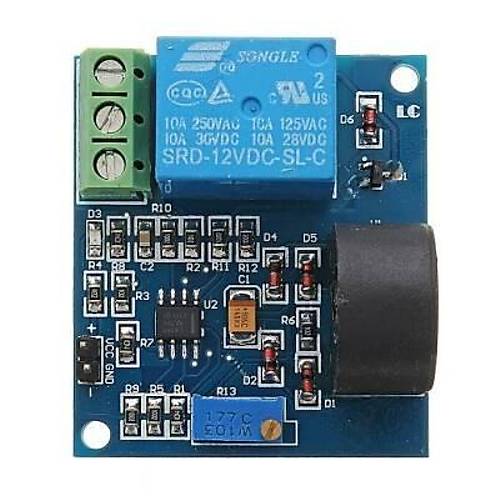

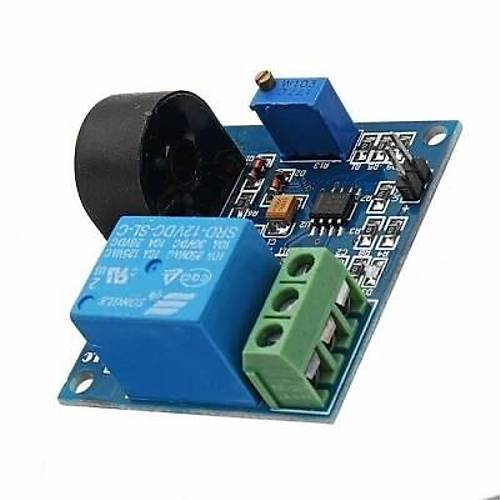

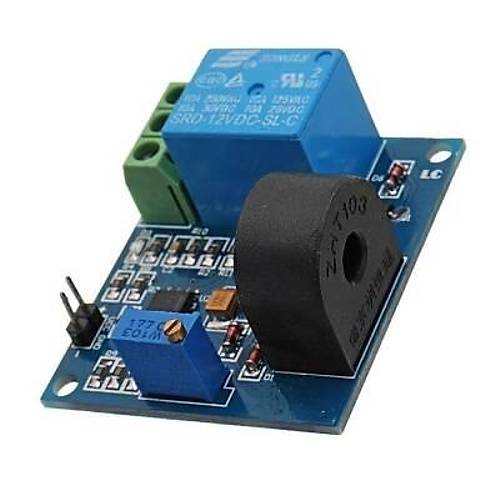

5A Aşırı akım koruma modülü, 0-5A aralığında aşırı akımdan korunmak için kullanılır. Röle üzerinde bulunan NO veya NC uçları kullanılarak aşırı akım sonucu açma yada kapatma yaptırılabilir. Üzerindeki trimpot ile aşırı akım noktası ayarlanabilir. Modül VCC ve GND uçlarından 12v Dc Komponentci verilerek çalıştırılır.



AC 5A Aşırı Akım Koruma modülü Özellikleri:

• Çalışma gerilimi: DC12V
• Çalışma akımı: <20ma
• Çalışma frekansı aralığı: 20Hz ~ 400Hz
• Çıkış modu: anahtar sinyali çıkışı
• Maksimum algılama tel çapı: 5.2mm
• Montaj deliği: delik çapı 3mm, delik mesafesi 52.5mm
• Çalışma ortamı: -40 ? ~ +85 ?
• Güncel algılama aralığı: AC0.3A-5A

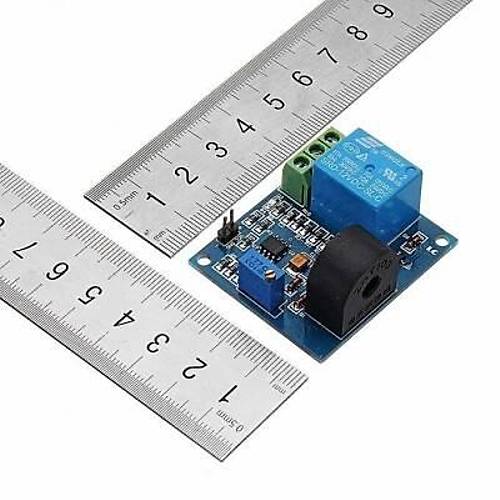

• Modül boyutu: 38 * 44mm

Bağlantılar:

• VCC: Çalışma Komponentciı pozitif;
• GND: Çalışma Komponentciı negatif;
• NO: Normalde devre açık
• COM: ortak, röle ortak arayüzü;
• NC: Normalde kapalı
• Potansiyometreyi, aşırı akım koruma noktasını ayarlamak üzere ayarlayarak, saat yönünde ayarlama algılama akımını azaltır.
