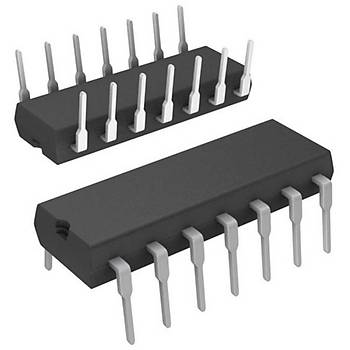

CD4001 DIP-14 Invertör ve Kapı Entegresi

CD4001 DIP-14 Invertör ve Kapı Entegresi

CD4001, DIP-14 paketinde bulunan bir entegredir. Bu entegre, dört adet iki girişli NOR kapısı içerir. Her bir NOR kapısı, iki girişi ve bir çıkışı olan temel mantıksal bir birimdir. CD4001'in ana özelliği, giriş sinyallerinin tersini çıkış olarak üretebilmesidir.

Yani, giriş sinyali "1" ise çıkış "0" olur ve giriş sinyali "0" ise çıkış "1" olur. Bu nedenle CD4001, invertör (tersleyici) olarak da adlandırılan bir işlev gerçekleştirir. Bu entegre, dijital mantık devrelerinde tersleme, mantıksal kapılar, lojik seviye dönüşümleri ve diğer çeşitli uygulamalarda kullanılabilir.

Teknik Özellikler:

• Ürün Tipi: CD4001 DIP-14 İnvertör ve Kapı Entegresi
• Paket Türü: DIP-14 (Dual In-line Package - Çift Sıralı Paket)
• Besleme Gerilimi (Vcc): 3V ila 18V arası
• Çıkış Akımı: Tipik olarak 2.5mA
• Giriş Gerilimi: TTL seviyelerine uyumlu (0V - 1.5V düşük, 3.5V - 18V yüksek)
• Giriş Kesme Gerilimi (VIH): 3.5V (minimum)
• Giriş Düşük Gerilimi (VIL): 1.5V (maksimum)
• Çalışma Sıcaklığı Aralığı: -55°C ila +125°C
• Çıkış Yüksek Seviye Gerilimi (VOH): Vcc - 0.5V (maksimum)
• Çıkış Düşük Seviye Gerilimi (VOL): 0.05V (maksimum)

Genel Açıklama:

CD4001, bir CMOS (Complementary Metal-Oxide-Semiconductor - Tamamlayıcı Metal-Oksit-Yarıiletken) entegresi olup, dört bağımsız NOR kapısı içerir. İnvertör ve kapı entegrasyonu olarak sınıflandırılır, bu da giriş sinyallerini tersine çevirme ve mantıksal işlemleri gerçekleştirme yeteneğine sahip olduğu anlamına gelir.

Bu entegre, düşük güç tüketimi nedeniyle pil destekli veya düşük güçlü uygulamalar için uygundur. Ayrıca geniş bir besleme gerilimi aralığında çalışabilir, bu nedenle farklı güç kaynaklarına uygun hale getirilebilir.

Kullanım Alanları:

CD4001 entegresi, dijital mantık tasarımında ve uygulamalarda yaygın olarak kullanılır. Özellikle aşağıdaki alanlarda kullanımı bulunur:

1. Elektronik Projeler: CD4001, dijital mantık devreleri oluşturmak için kullanılan projelerde sıklıkla tercih edilir.
2. Otomasyon Sistemleri: Endüstriyel otomasyon sistemlerinde giriş ve çıkış işlemlerini kontrol etmek için kullanılabilir.
3. Eğitim Amaçlı: Elektronik ve bilgisayar mühendisliği eğitiminde dijital mantık tasarımı derslerinde kullanılır.
4. Prototipleme: Prototipleme amaçları için kullanılarak belirli bir projenin tasarımının doğruluğu test edilebilir.
5. Güvenlik Sistemleri: Güvenlik kameraları, alarm sistemleri ve erişim kontrolü gibi uygulamalarda kullanılabilir.

CD4001, mantıksal işlemlerin gerçekleştirilmesi gereken herhangi bir uygulama için temel bir bileşen olarak hizmet eder.

Paket İçeriği:

1 adet CD4001 DIP-14 Invertör ve Kapı Entegresi
