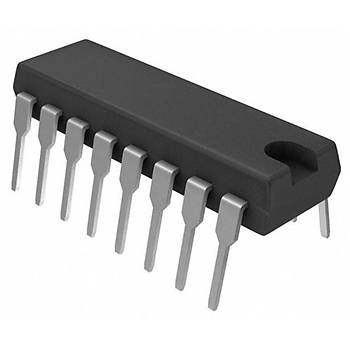

CD4511 DIP-16 BCD - 7 Segment Decoder Entegresi

CD4511 DIP-16 BCD - 7 Segment Decoder Entegresi

CD4511 DIP-16, BCD (Binary Coded Decimal) - 7 segment decoder/driver entegresidir. Bu entegre, BCD formatındaki veriyi alır ve 7 segment ekranlara uygun çıkış sinyali üretir. DIP-16, "Dual In-Line Package" anlamına gelir ve entegrenin fiziksel bağlantılarını sağlayan bir paketleme türüdür.

DIP-16 entegreler, 16 adet bacaklı bir yapıya sahiptir ve tipik olarak lehimleme veya soketleme yoluyla bir devreye bağlanır. CD4511 entegresi, dört bitlik BCD girişi ve yedi segment çıkışı vardır. BCD girişi, 0 ila 9 arasındaki rakamları temsil eder.

Çıkışlar, 7 segment ekranlarda görüntülenmek üzere doğru segmentlere bağlanır. Bu entegre, sayısal göstergelerin sürülmesi gereken birçok projede kullanılır, örneğin dijital saatler, sayaçlar, termometreler, puan tabloları vb.

Teknik Özellikler:

• Entegre Tipi: CD4511
• Koruma: Statik duyarlılık önleme devresi ile korumalı
• Çıkış Tipi: 7 segment ekran sürücüsü
• Paket Türü: DIP-16 (Dual Inline Package)
• Besleme Gerilimi: 4V ila 18V arasında (genellikle 5V ile kullanılır)
• Çıkış Akımı: Tipik olarak 25mA (her çıkış segmenti için)
• Maksimum Çıkış Akımı: 35mA
• Çalışma Sıcaklığı Aralığı: -55°C ila +125°C
• Ürün Ağırlığı: Yaklaşık 0.4 gram
• Çıkış Segmenti Sayısı: 7 segment + nokta (8 segment toplam)

Kullanım Alanları:

CD4511 BCD - 7 Segment Decoder Entegresi, dijital giriş sinyallerini kullanarak 7 segment ekranları sürmek için tasarlanmıştır. Kullanım alanları şunlar olabilir:

1. Dijital Saatler: CD4511, saatlerde ve dijital zaman göstergelerinde kullanılan 7 segment ekranları sürmek için yaygın olarak kullanılır.
2. Dijital Sayı Göstergeleri: Sayısal ölçü aletleri, termometreler, voltmetreler ve ampermetreler gibi ölçü aletlerinin sayısal ekranlarını sürmek için kullanılır.
3. Otomotiv Göstergeleri: Araç içi göstergelerde, hız göstergesi, devir saati ve yakıt seviyesi gibi göstergelerde segment ekranlarını sürmek için kullanılır.
4. Ev Aletleri: Mikrodalga fırınlar, çamaşır makineleri ve fırınlar gibi ev aletlerinin kontrol panellerinde kullanılır.
5. Dijital Kontrol Panelleri: CD4511, endüstriyel kontrol panelleri, fabrika otomasyonu ve diğer endüstriyel uygulamalarda kullanılır.
6. Eğitim ve Hobi Projeleri: Elektronik öğrencileri ve hobiler için 7 segment ekranlarıyla ilgili projelerde kullanılabilir.

CD4511, BCD (Binary-Coded Decimal) giriş sinyallerini alır ve bunları 7 segment ekranlarını sürmek için uygun çıkışlara dönüştürür. Bu entegre, sayısal göstergelerin kontrolünü kolaylaştırır ve dijital olarak görüntülenen bilgileri temsil etmek için kullanılır.

Paket İçeriği:

1 adet CD4511 DIP-16 BCD - 7 Segment Decoder Entegresi
