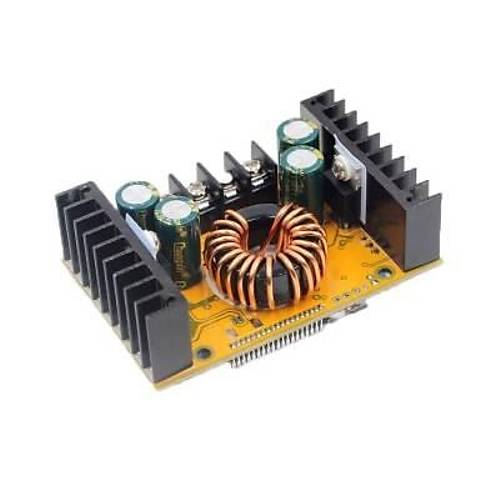

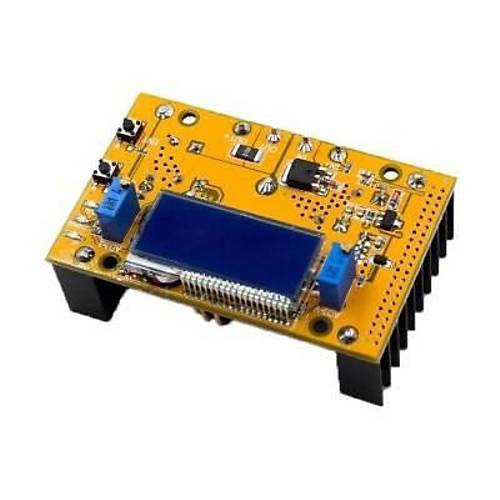

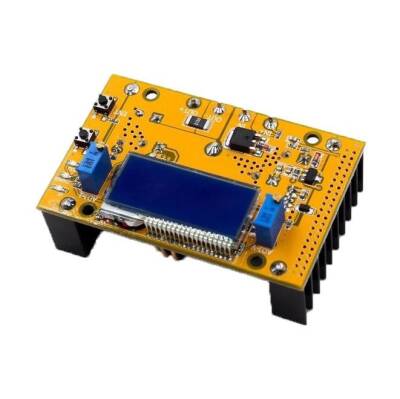

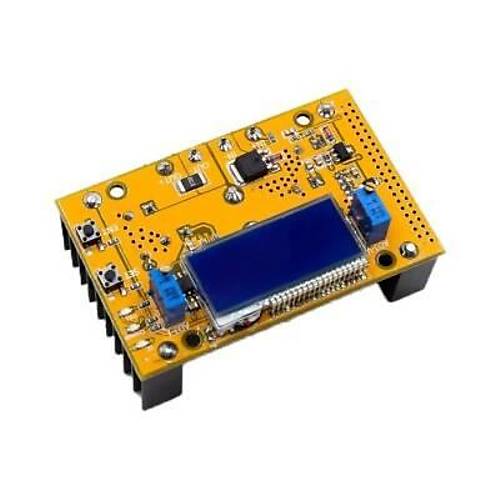

DC-DC Ekranlı 10A Ayarlanabilir Komponentci Regülatörü
Aynı anda Komponentci ve akımı gösterebilen, LCD ekranlı ayarlanabilir bir DC-DC Komponentci düşürücü modüldür. Bu modül hem çıkış akımını hem de çıkış Komponentciını ayarlayabilir.
Kalibrasyon yöntemi
Komponentci kalibrasyonu: Güç kapalıyken, "SET" düğmesini basılı tutun, güç açın, Komponentci kalibrasyon moduna girin, LCD ekranı yanıp sönmeye başlar, "SET" düğmesini bırakın. Ayarları yapmak için, Komponentciı arttırmak için "SET" butonuna düşürmek için "ENT" butonuna basın. Örneğin: giriş Komponentciı 12.65V ise, Komponentci 12.65V\'a ayarlanacak, 2 saniye sonra otomatik kalibrasyon tamamlanmış olacak.
Özel Not: Çıkış Komponentciının ilk kullanımı ayarlanamazsa, modül fabrika olduğu için varsayılan çıkış Komponentciı 20V ya da öylesine olur. Bu sorunla karşılaştığınızda, lütfen saatin tersi yönde ADJ-V potansiyometresini 10 turdan fazla döndürün, Komponentci değeri değişinceye kadar kullanın.
Teknik Özellikler
- Giriş gerilimi: 7V-36V
- Çıkış Komponentciı: 1.5-35V sürekli ayarlanabilir
- Çıkış akımı: Ayarlanabilir, maksimum 10A (normal sıcaklıkta 8A, 5A veya 70W altında kullanılması önerilir, aşıldığında lütfen soğutmayı güçlendirin! Küçük bir fan ekleyin!)
- Çıkış gücü: 150W maksimum (100W içinde kullanılması önerilir)
- Çalışma sıcaklığı: -20 ila +75 derece (Aşırı olduğunda lütfen soğutmayı güçlendirin)
- Çalışma frekansı: 300KHz
- Dönüşüm verimliliği:% 95\'e kadar
- Kısa devre koruması: Evet, sabit akım, sabit akım değerinin geçerli ayarını yapar
- Giriş ters koruması: Hayır, gerekirse, kendi başınıza bir diyot ekleyin!
- Geri-geri besleme çıkışı: Hayır, şarj etmek için, gerekirse, lütfen kendi başınıza bir diyot ekleyin!
- Kablolama: Terminaller veya lehim terminalleri, giriş için IN, çıkış için OUT
Ekran Ayar açıklaması
Ekran türünü ayarlama, üç türe ayrılmıştır
- F-0 modu: Çıkış gerilimini gösterir
- F-1 modu: Giriş gerilimini gösterir
- F-2 modu: Alternatif ekran giriş ve çıkış Komponentciı
Üç ekran modunu göstermek için "SET" tuşuna basınız. İlgili LED açık veya kapalı olacaktır. Kaydetmek ve çıkmak için "Tamam" düğmesine basın. LCD arka ışığını değiştirmek için "OK" tuşuna basın.
Uygulama Alanları
Aşırı akım korumalı sıradan bir düşürme modülü olarak kullanılır
- Yüksüz durumda, çıkış Komponentciının istediğiniz Komponentci değerine ulaşmasını sağlamak için sabit Komponentci potansiyometresinin "ADJ-V" değerini ayarlayın
- Doğrudan kısa devre modülü çıkışı, daha sonra akım değerinin ön ayar değerine ulaşması için "sabit akım potansiyometresi ADJ-I" yi ayarlayın aşırı akım koruma değeri; veya yüke bağlı akımı da ayarlayabilirsiniz.
- Yüke bağlayabilirsiniz
Batarya şarj cihazı olarak kullanılır
- Pil şarj Komponentciını ve şarj akımını belirleyin
- Yük koşullarında, "sabit Komponentci potansiyometresi ADJ-V" yi ayarlayın, böylece çıkış Komponentciı şarj Komponentciına ulaşır;
- Doğrudan kısa devre modülü çıkışı, daha sonra "sabit akım potansiyometresi ADJ-I" ayarını yapmak şarj akımının önceden ayarlanmış değeri; veya yüke bağlı akımı da ayarlayabilirsiniz.
- Şarj dönüş ışıkları mevcut fabrika varsayılanı 0.1 defa şarj akımı; (Pil şarjı sırasında akü yavaş yavaş azalır ve şarj akımı 1A\'ya ayarlanmışsa, sabit akım şarjından sabit Komponentci şarjına kademeli olarak azalır, daha sonra şarj akımı 0,1A\'dan düşük olduğunda, şarj sarı gösterge ışığı sönük, dolu mavi ışık yanıyorsa, sonra pil şarjı tamamlanmıştır), şarj işlemi tamamlandığında, lütfen pil terminalinin bağlantısını kesin, ardından pilin geri akışının modüle zarar vermesini önlemek için giriş bağlantısını kesin!
- Şarj etmek için pilinizi bağlayabilirsiniz.
