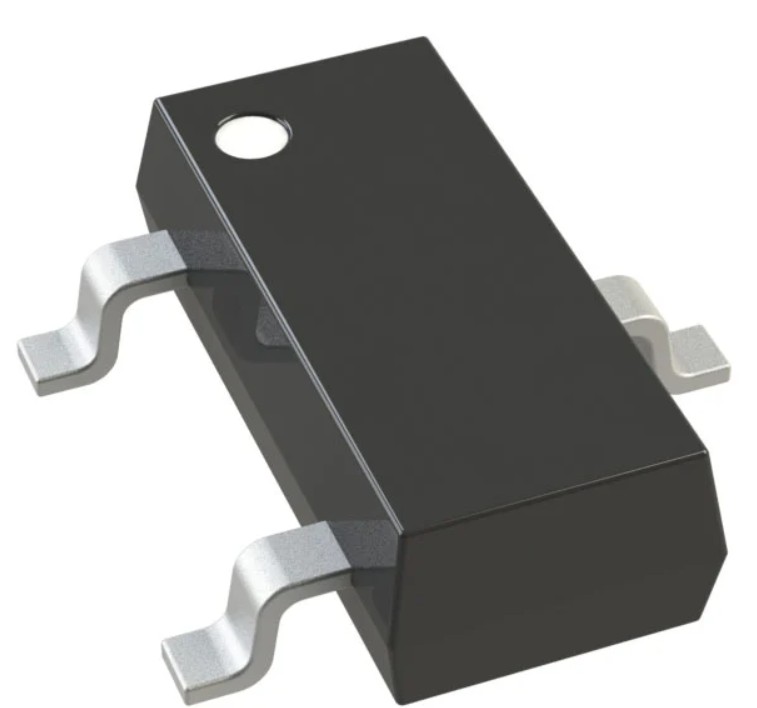

Diodes Incorporated DMP4065S-7 P-Channel 40V 2.4A MOSFET

Diodes Incorporated DMP4065S-7 P-Channel 40V 2.4A MOSFET

Diodes Incorporated DMP4065S-7, kompakt güç anahtarlama uygulamaları için geliştirilmiş P-Channel MOSFET bileşenidir. 40V drain-source gerilimi, 2.4A sürekli akım kapasitesi ve düşük RDS(ON) değeri sayesinde güç yönetimi, yük anahtarlama, batarya koruma ve DC güç dağıtım uygulamalarında yüksek verimlilik sağlar. SOT-23 paket yapısı ile alan kısıtlı PCB tasarımlarında kullanım için optimize edilmiştir. :

DMP4065S-7, düşük iletim direnci ve optimize edilmiş gate karakteristiği sayesinde daha düşük güç kaybı ve daha kontrollü anahtarlama performansı sunar. ±20V gate dayanımı, düşük giriş kapasitansı ve geniş çalışma sıcaklığı aralığı ile endüstriyel ve gömülü sistem tasarımlarında güvenilir çalışma sağlar.

Teknik Özellikleri

• Model: DMP4065S-7
• Marka: Diodes Incorporated
• Ürün Tipi: P-Channel MOSFET
• Teknoloji: MOSFET (Metal Oxide)
• Kanal Tipi: P-Channel
• Drain-Source Gerilimi (VDS): -40V
• Sürekli Drain Akımı (ID): -2.4A @ 25°C
• RDS(ON): Maks. 80mΩ @ VGS=-10V
• Gate Threshold Gerilimi (VGS(th)): Maks. -3V @ 250µA
• Gate Charge (Qg): Maks. 12.2nC @ 10V
• Maksimum Gate Gerilimi (VGS): ±20V
• Giriş Kapasitansı (Ciss): Maks. 587pF @ 20V
• Güç Dağılımı: 720mW
• Montaj Tipi: SMD
• Paket Tipi: SOT-23-3
• Çalışma Sıcaklığı: -55°C ~ +150°C

Teknik veriler üretici veri sayfası ve dağıtıcı teknik kayıtları baz alınarak hazırlanmıştır. :contentReference[oaicite:2]{index=2}

Anahtar Avantajlar

• Düşük RDS(ON) yapısı sayesinde iletim kayıplarını azaltır. Bu da güç dönüşüm verimliliğini artırır. Isı oluşumunu düşürür. Enerji verimli elektronik tasarımları destekler.
• 40V gerilim dayanımı sayesinde düşük ve orta gerilimli güç uygulamalarında güvenilir kullanım sağlar. Bu da farklı besleme mimarilerine uyumluluk oluşturur. Sistem güvenilirliğini artırır. Endüstriyel projelerde avantaj sunar.
• SOT-23 kompakt paket yapısı sayesinde PCB üzerinde minimum alan kullanır. Bu da yoğun bileşen yerleşimlerini kolaylaştırır. Daha küçük elektronik ürün tasarımlarını destekler. Seri üretime uygundur.
• Düşük gate yükü sayesinde hızlı anahtarlama karakteristiği sunar. Bu da sürücü devrelerinin yükünü azaltır. Güç kontrol performansını artırır. Modern gömülü sistemlerde verimli çalışma sağlar.

Uygulama Alanları

• Batarya koruma ve güç dağıtım devrelerinde kullanılır. Akım kontrolünü güvenilir şekilde sağlar. Bu da sistem güvenliğini artırır. Taşınabilir cihazlara uygundur.
• DC yük anahtarlama uygulamalarında kullanılır. Güç yönetimini optimize eder. Bu da enerji tüketimini azaltır. Elektronik kontrol sistemlerini destekler.
• Güç kaynakları ve dönüştürücü devrelerinde kullanılır. Düşük kayıplı çalışma sunar. Bu da verimliliği artırır. Kompakt güç çözümlerine uygundur.
• Endüstriyel kontrol kartlarında kullanılır. Kararlı MOSFET performansı sağlar. Bu da sistem sürekliliğini artırır. Profesyonel elektronik projelerde tercih edilir.

Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur

Paket İçeriği

1 Adet Diodes Incorporated DMP4065S-7 P-Channel 40V 2.4A MOSFET
