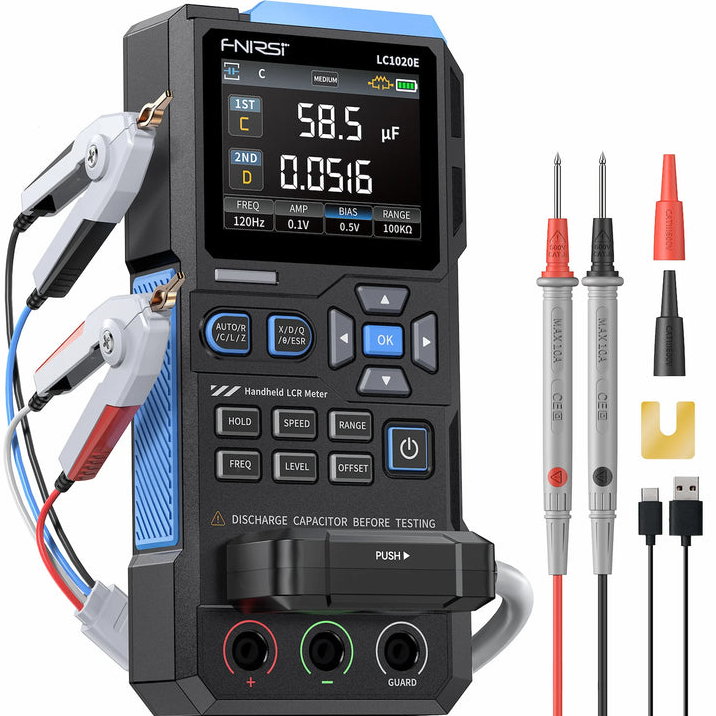

FNIRSI LC1020E 100kHz El Tipi Dijital Köprü LCR ESR Metre

FNIRSI LC1020E 100kHz El Tipi Dijital Köprü LCR ESR Metre

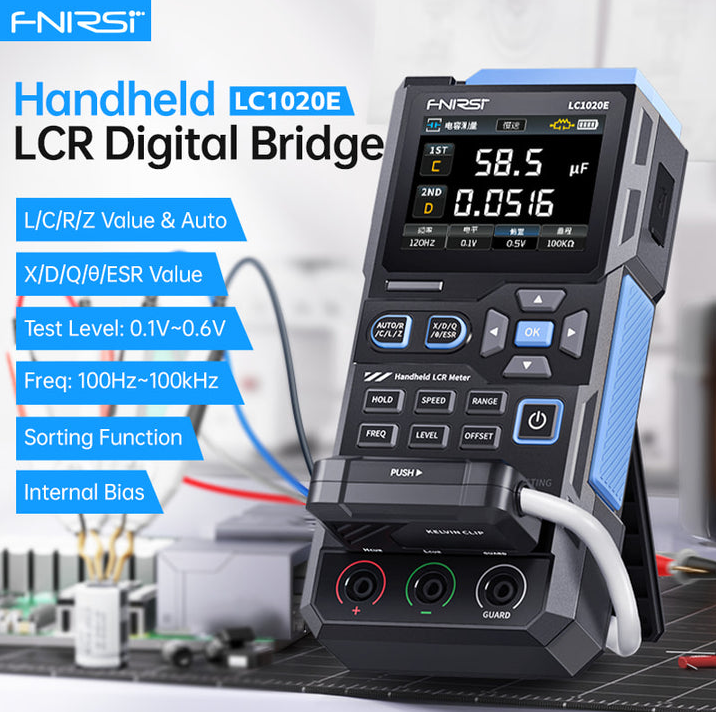

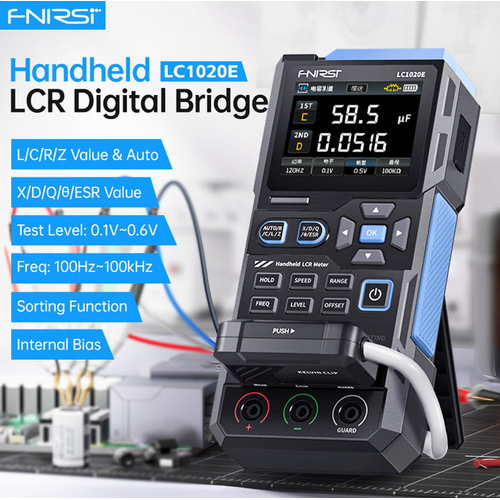

FNIRSI LC1020E, direnç, kondansatör ve bobin değerlerini ölçmek için tasarlanmış el tipi dijital LCR ESR metredir. 100kHz'e kadar beş farklı test frekansı sunar. Otomatik komponent tanıma, ESR ölçümü ve ayıklama modu sayesinde elektronik tamir, üretim kontrolü ve laboratuvar uygulamalarında pratik kullanım sağlar.

Teknik Özellikleri

• Marka: FNIRSI
• Model: LC1020E
• Ürün Tipi: El tipi dijital LCR ESR metre
• Test Frekansları: 100Hz, 120Hz, 1kHz, 10kHz ve 100kHz
• Kapasitans Ölçüm Aralığı: 1pF – 100mF
• Direnç Ölçüm Aralığı: 10mΩ – 10MΩ
• Endüktans Ölçüm Aralığı: 1µH – 100H
• Temel Doğruluk: ±%0,3
• Çözünürlük: 19999 count
• Ölçülen Parametreler: R, C, L, Z, X, D, Q, θ ve ESR
• Test Gerilimi: 0,1V / 0,3V / 0,6V seçilebilir

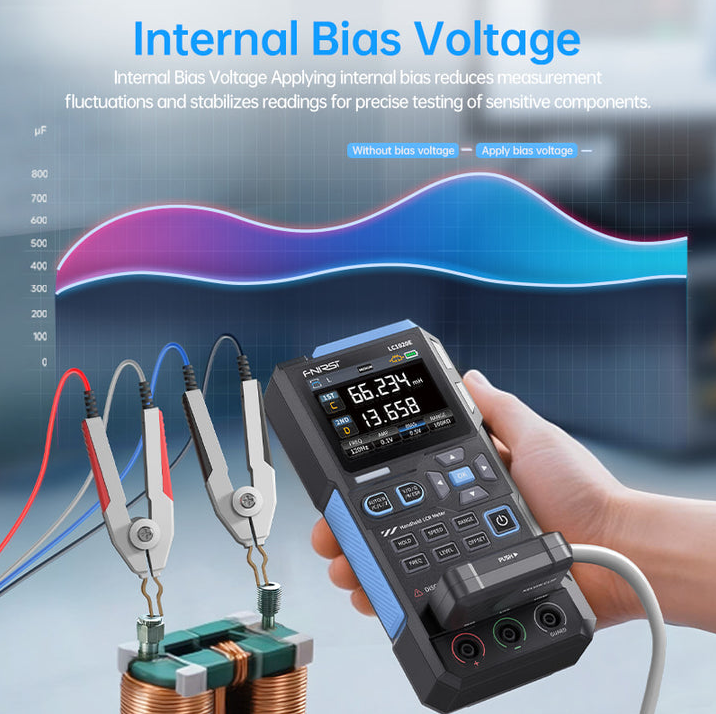

• Dahili DC Bias: 0V / 0,5V
• Ölçüm Hızı: Hızlı 4 ölçüm/sn, orta 2 ölçüm/sn, yavaş 1 ölçüm/sn
• Test Bağlantısı: 3 uçlu soket ve 5 uçlu Kelvin yuvası
• Ekran: 2,8 inç TFT renkli ekran
• Batarya: 3000mAh
• Şarj Bağlantısı: USB Type-C
• Kalibrasyon: Açık devre ve kısa devre kalibrasyonu
• Otomatik Tanıma: R, L ve C komponentlerini otomatik olarak tanıma
• Ayıklama Modu: %0,1 – %99,9 tolerans aralığı

Anahtar Avantajlar

• Çoklu Test Frekansı: Farklı elektronik komponentleri beş ayrı test frekansında ölçer.
• Geniş Ölçüm Aralığı: Küçük kapasitans değerlerinden yüksek kapasitans değerlerine kadar ölçüm imkânı sunar.
• ESR Ölçümü: Kondansatörlerin eşdeğer seri direncini kontrol etmeye yardımcı olur.

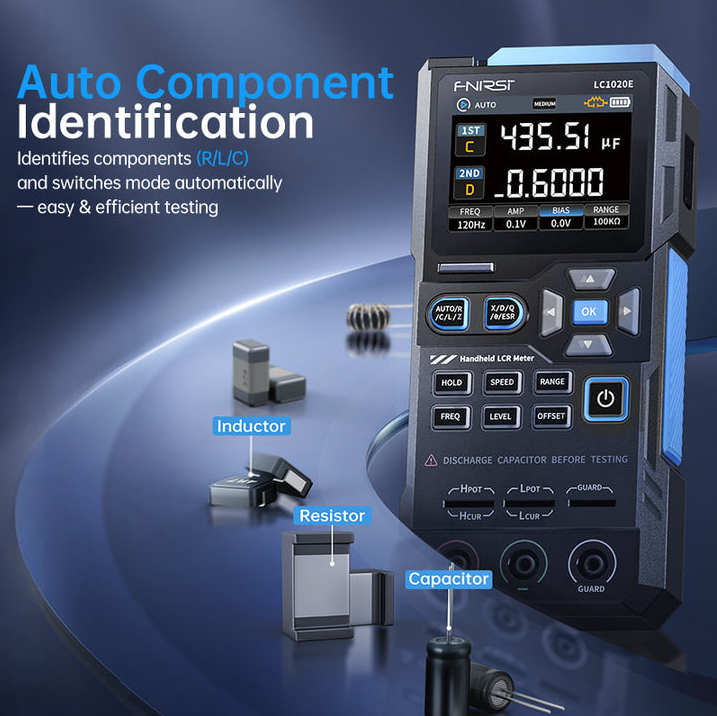

• Otomatik Komponent Tanıma: Direnç, bobin ve kondansatör türlerini otomatik olarak algılar.
• Ayıklama Fonksiyonu: Belirlenen nominal değer ve toleransa göre komponentleri kontrol eder.
• Sesli ve LED Uyarı: Ayıklama modunda uygun ve uygunsuz komponentleri bildirmeye yardımcı olur.
• Kelvin Ölçüm Desteği: 5 uçlu bağlantı ile kablo direncinin ölçüm üzerindeki etkisini azaltır.
• Taşınabilir Tasarım: Teknik servis, atölye ve saha çalışmalarında kolayca kullanılabilir.
• Renkli Ekran: Ölçüm sonuçlarının ve ikincil parametrelerin aynı ekranda takip edilmesini kolaylaştırır.

Uygulama Alanları

• Elektronik kart ve devre tamiri
• Kondansatör ESR kontrolü
• Direnç, bobin ve kondansatör ölçümü
• Elektronik komponent giriş kontrolü
• Üretim hatlarında komponent ayıklama
• Ar-Ge ve elektronik laboratuvarları
• Hobi elektroniği ve eğitim projeleri
• Güç kaynakları ve elektronik cihazların bakım çalışmaları

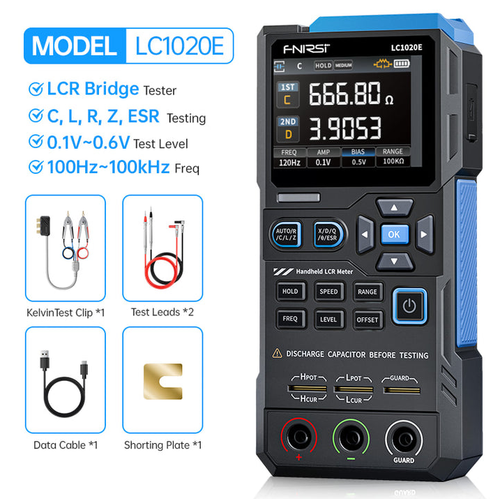

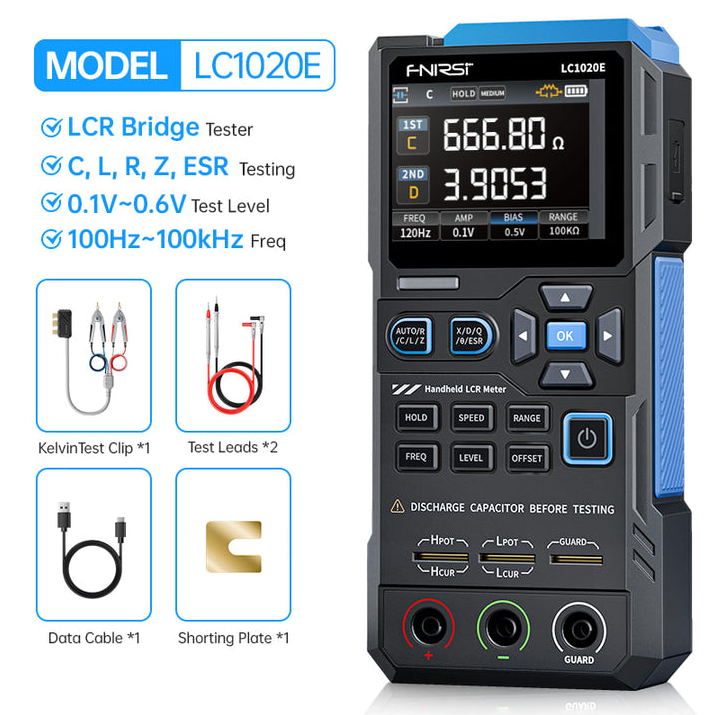

Paket İçeriği

1 x FNIRSI LC1020E LCR ESR Metre
