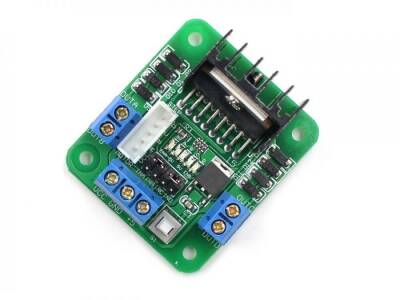

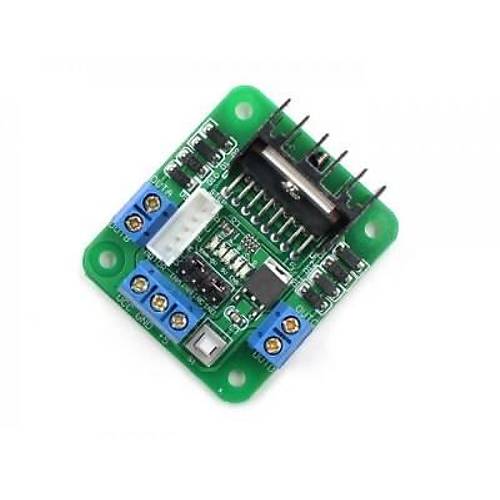

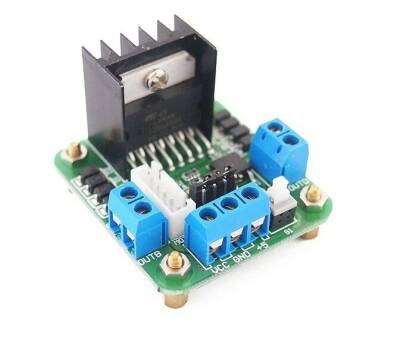

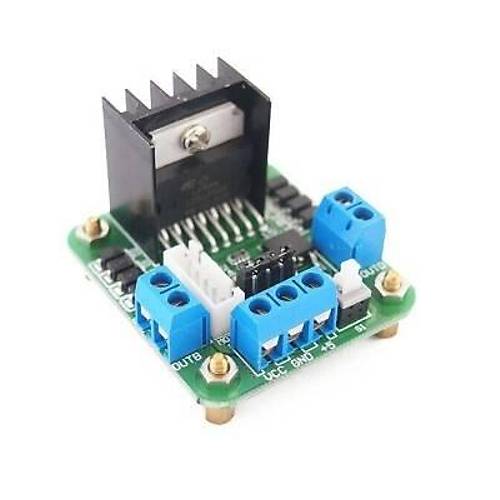

L298 Voltaj Regulatörlü Çift Motor Sürücü Kartı (Yeşil Pcb)

L298 entegresi ile yapılmış motor sürücü kartı, DC motorları veya step motorunuzu sürerken ekstra bir devre kurmanıza gerek kalmadan rahatlıkla programınızı çalıştırabileceksiniz !

Motor sürücü olarak H Bridge entegresi olan L298 entegresi kullanılarak, çift motor sürebilme imkanı sağlamaktadır. Bu sayede 12V ve 2A’e kadar olan güçlerde iki adet DC Motor ya da 1 adet step motor sürebilirsiniz.

Motor beslemesi için Vcc, GND ve 5V olarak kullanılabilmektedir.

Driver: L298N Dual H Köprülü DC Motor Kontrol

Çalışma Aralığı: 5V~35V

Max Ortalama Akım: 2A

Anlık Akım Yükselmesi (max): 3A

Lojik Seviyeli Güç Vss: 5V ~7V ( >7V için kart üzerinde 5V regülatör devresi bulunmaktadır)

Lojik Seviyeli Güç: 0~36mA

Lojik Sinyal Giriş Oranı: ( Low: -0.3V ? 1.5V ) ( Yüksek: 2.3V ? Vin ? Vss)

Max Güç Dağıtma: 20W (Sıcaklık T=75°C)

Sürücü Kart Ebatları: 55mm x 49mm x 33mm

Ağırlık: 39g.

LED li yön gösterme

Datasheet
