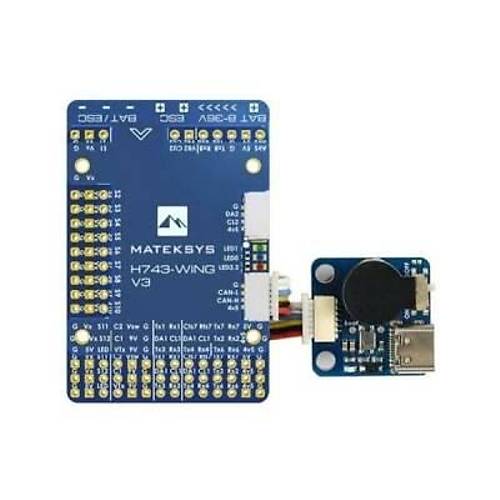

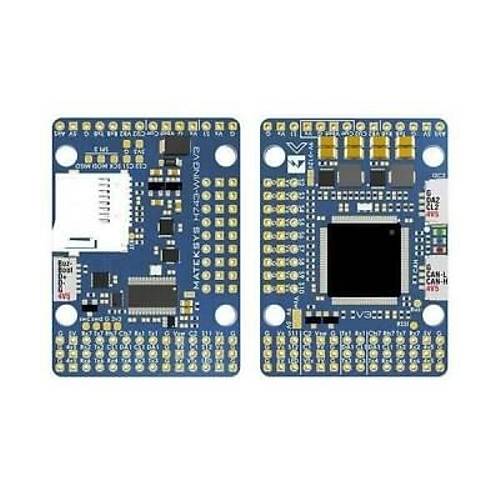

Matek H743-WING V3 RC Drone Uçuş Kontrol Kartı
Matek\'in H743-WING V3 Uçuş Kontrolörü, eski versiyonlara göre yeni özellikler ve iyileştirmelerle geliyor. Bu uçuş kontrol kartı, 480MHz\'de çalışan bir STM32H743VIT6 MCU, çift gyro - ICM42688-P(SPI1) + ICM42605(SPI4), DPS310 (I2C2) barometre ve çok daha fazlasını içerir.
Özellikler:
- MCU: STM32H743VIT6, 480MHz , 1MB RAM, 2MB Flaş
- IMU: ICM42688-P(SPI1) + ICM42605(SPI4)
- Baro: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: MicroSD kart yuvası (SDIO)
- Yerleşik inversiyonlu 7x Uart (1,2,3,4,6,7,8).
- 13x PWM çıkışı ("LED" pedi dahil)
- 2x I2C
- 1x CAN
- 6x ADC (VBAT, Akım, RSSI, Analog Hava Hızı, VB2, CU2)
- FC STATUS (Mavi, Kırmızı) ve 3.3V göstergesi (Kırmızı) için 3 adet LED
- 1x SPI3 koparma
- Type-C (USB2.0) ile USB/Bip Genişletici
Çift Kamera Girişleri anahtarı
Kamera/VTX güç anahtarı için 5V/9V(12V)
Yüksek Hassasiyetli Akım Algısı (90A Sürekli, 220A Tepe)
Akü Komponentci Sensörü: 1K:10K (INAV\'da 1100 Ölçek, ArduPilot\'ta BATT_VOLT_MULT 11.0)
ADC VB2 Komponentci bölücü: 1K:20K
ADC AirSpeed Komponentci bölücü: 20K:20K
Statik güç 160mA@5V
Montaj: 30,5 x 30,5 mm, ?4 mm, Grometler ile ?3 mm
Boyutlar: 54 x 36 x 13 mm
Ağırlık: USB genişletici ile 30g
Yazılım:
- ArduPilot(ChiBiOS): MATEKH743
- INAV: MATEKH743
Tüm özellikler için aşağıda yer alan hızlı başlangıç kılavuzunu inceleyebilirsiniz.
H743-WING V3 Kılavuz
