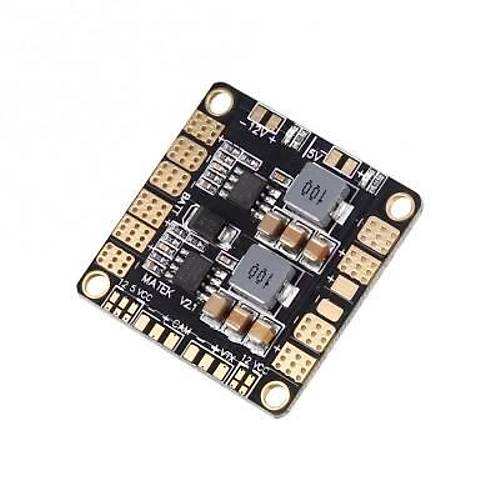

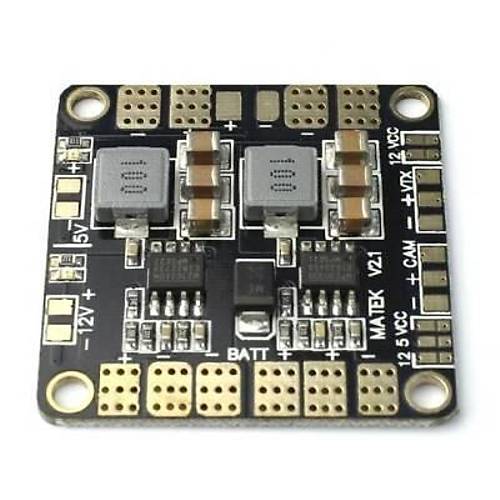

Matek Mini Power Hub w/ BEC 5V & 12v
Mini POWER HUB, 36 * 36mm ve 4 katmanlı bir PCB\\'de mümkün olan en yüksek performansı ve güvenilirliği sağlayacak şekilde tasarlanmıştır. HUB, kameralara, servolara, video vericilere, LED\\'lere, vb. Güç vermek için senkronize ve regüle edilmiş DC çıkışlar sağlamanın yanı sıra bir pil paketinden 4 ESC\\'ye güç dağıtır. Piller 3S ila 6S LiPo aralığında olabilir.
Özellikler:
- 2oz bakır ve 4 kat PCB.
- Çiftler halinde ESC ve Akü lehim sekmeleri
- Kamera ve VTX için çeşitli Komponentcilardaki Lehim Köprüleri.
- 5V & 12V Çıkış LED göstergeleri ve Kısa devre toleransı
- Giriş Komponentciı aralığı (3S-6S çalışması): 9 - 26VDC
- Düzenlenmiş 5V ve 12V çıkışlar

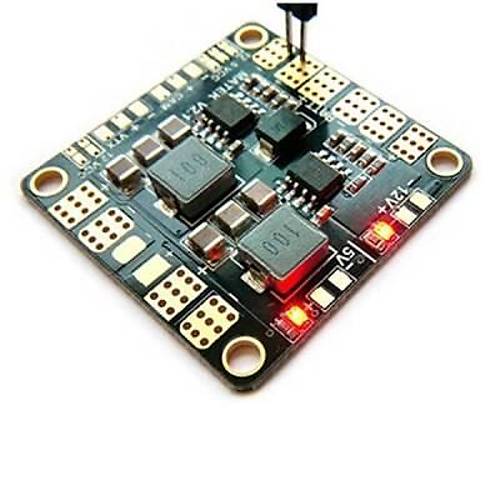

- LED güç göstergeleri (5V ve 12V çıkışlar)
- 4 ESC çıkışı
ESC çıkışları:
- Sürekli akım: çıkış başına 20A
- Tepe akımı (10 saniye / dakika): çıkış başına 25A
BEC 5V çıkış:
- RC Alıcıları, Uçuş kontrolörleri, OSD ve Servolar için tasarlanmıştır.
- DC / DC senkron kova regülatörü, Verimlilik% 95\\'e kadar.
- Gerilim: 5.0 +/- 0.1VDC
- Sürekli akım: 3 Amper
- Kısa devre toleransı (10 saniye / dakika)
- LED (Komponentciın regülasyonda olduğunu gösterir)
BEC 12V çıkışı:
- Batarya 4S ~ 6S LiPo olmalı
- Kameraları ve video vericileri, vb. Çalıştırmak için tasarlanmış standart çıktı.
- Gerilim: 12.0 +/- 0.2VDC
- Sürekli akım: 2 Amp (Max.3A 10s / dakika)
- Kısa devre toleransı (10 saniye / dakika)
- LED (Komponentciın regülasyonda olduğunu gösterir)
CAM ve VTX gerilim köprüsü
- 3S işlemi. 12V kamera ve 12V VTX için “VCC” seçin, VCC = Akü Komponentciı.
- 4 ~ 6S işlemi, 12V kamera ve 12V VTX için “12” seçin
- 3 ~ 6S işlemi, 5V kamera için “5” seçin
- “CAM” pedinden “VTX” pedine video geçişi
Boyut
- Ölçüler: 36 x 36mm
- 30.5mm kare aralıklı montaj delikleri
