MAX6675 K-tipi Termokupl Isıl Çift Sensörü ve Sıcaklık Ölçüm Seti

Feriot MAX6675 K-tipi termokupl Isıl Çift Sensörü ve Sıcaklık Ölçüm Seti

MAX6675 K-tipi sıcaklık modülü bir termokupl sıcaklık sensörüdür. K-tipi termokupllar genellikle endüstriyel uygulamalarda kullanılan bir termometre türüdür.

MAX6675, K-tipi termokupl sinyallerini okumak için tasarlanmış bir entegredir.

Bu entegre, sıcaklık ölçümlerini gerçekleştirmek için dijital bir arabirim ve sıcaklık sensörünün çıkış voltajını takip eden bir analog-dijital dönüştürücü içerir.

Entegre, düşük gürültülü bir okuma sağlamak için dahili bir ısıtma devresi kullanır.

MAX6675, birçok mikrodenetleyici platformuyla uyumlu olduğu için çeşitli uygulamalarda kullanılabilir.

Sensör, sıcaklık ölçümlerini °C veya °F birimlerinde okuyabilir. Ayrıca, sıcaklık ölçümleri için iki adet SPI arabirimi sunar.

Kısacası, MAX6675 K-tipi sıcaklık modülü endüstriyel sıcaklık ölçümleri için idealdir ve çeşitli uygulamalarda kullanılabilir.

Ürün Özellikleri:

Termokupl veya ısıl çift, bir tür sıcaklık sensörüdür. Farklı iki iletken malzemeden oluşur.

Bu malzemelerin iki ucu birleştirilir (sıcak nokta) ve ısıtılırsa, diğer uçlarda (soğuk nokta) gerilim elde edilir.

Bu gerilimin değeri kullanılan malzemenin cinsine ve birleşim noktasının ısınma miktarına bağlıdır.

Sıcak nokta ile soğuk nokta sıcaklık dağılımı nasıl olursa olsun üretilen gerilim sıcak ile soğuk nokta arasındaki sıcaklık farkıyla orantılıdır.

Bu ürün, mikrokontrolcü kartlarınızla oldukça hassas sıcaklık ölçümü yapmanıza olanak tanır.

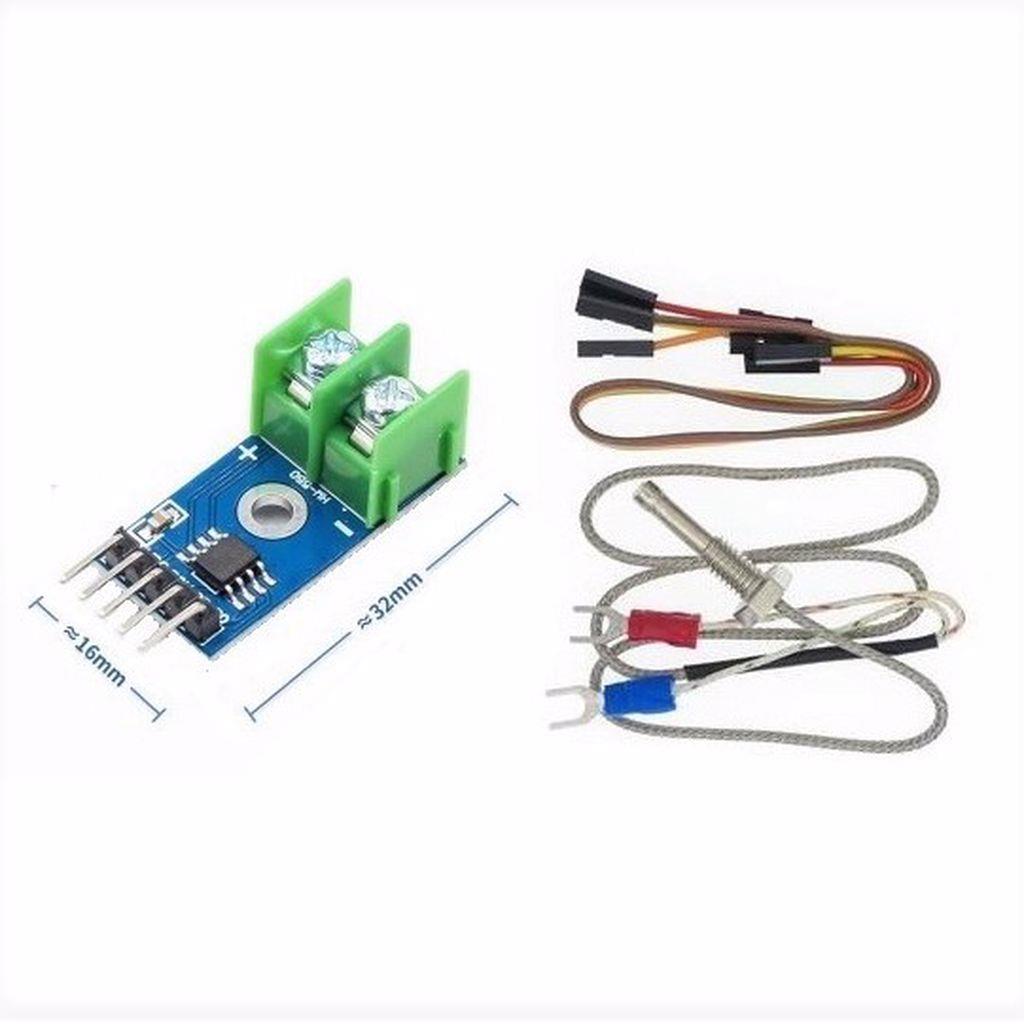

MAX6675 termokupl güçlendirici modülü ve K-tipi termokupldan oluşmaktadır.

Soğuk nokta kompanzasyonuna sahiptir.

Bu ürün, mikrokontrolcü kartlarınızla oldukça hassas sıcaklık ölçümü yapmanıza olanak tanır.

Entegrenin çalışma gerilimi 3.0V - 5.5V arasındadır.

Entegre, SPI (Serial Peripheral Interface) arabirimini kullanarak veri aktarır. Bu sayede, sıcaklık ölçümleri için hassas, hızlı ve düşük gürültülü bir iletişim sağlar.

MAX6675, sıcaklık ölçümlerini °C veya °F birimleriyle okuyabilir. Ölçümler, 0.25°C hassasiyetle gerçekleştirilir.

Entegrenin çıkışı, 12 bit çözünürlükle ölçülen sıcaklık değerini içerir.

MAX6675, 0°C ila +1024°C arasındaki sıcaklıkları ölçebilir.

Entegrenin dahili ısıtma devresi, sıcaklık ölçümlerinde düşük gürültü seviyeleri sağlamak için kullanılır.

MAX6675, termokuplların özelliklerine bağlı olarak, entegre üzerindeki düzeltmeleri de içeren NIST izlenebilirliği sağlar.

Termokupl yüksek hassasiyette sıcaklık ölçebilen bir sensördür.

Teknik Özellikler:

• Sıcaklık verisini SPI arabirim üzerinden gönderir.
• 0-1023 santigrat arasında sıcaklık okur,
• Dönüştürücünün çözünürlüğü 0.25 santigrat derecedir.
• İçsel soğuk nokta kompanzasyonu.
• Yüksek empedanslı diferansiyel girişler.
• Termokupl arıza belirleme
• Geniş çalışma voltajı 3.3V-5V, 50mA
• 12-bit ADC çözünürlüğü
• K-tipi termokupl (0-800 °C arası ölçüm)
• Çalışma sıcaklık aralığı: 20-85 santigrat derece
• 2000V'a kadar ESD (elektrostatik enerji boşalması) koruması

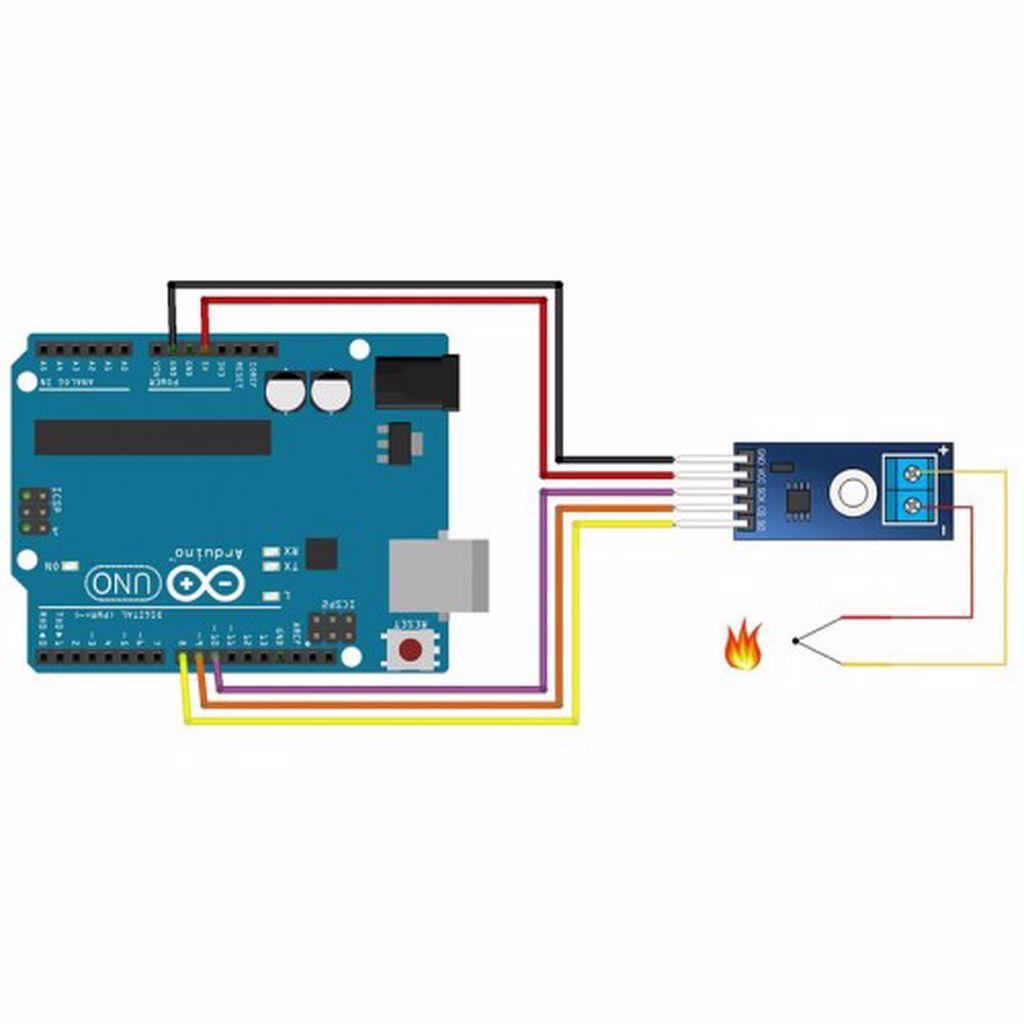

• Modül bağlantı pinleri: GND VCC SCK CS SO

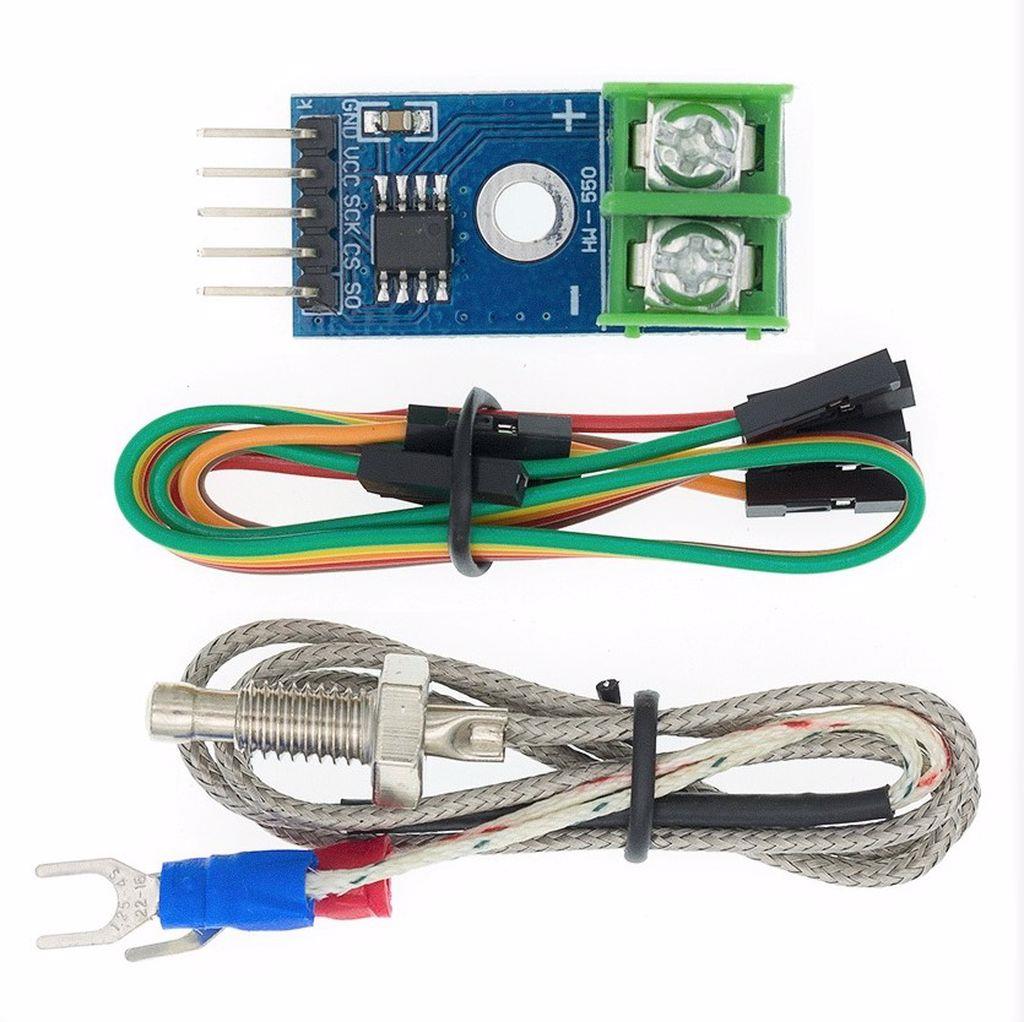

Paket İçeriği:

• 1 Adet MAX6675 Sensör Modülü
• 1 Adet K Tip Thermokupl
• 4 Pin Dupont Kablo
