Max7219 4’lü 8x8 Nokta Matrix Modülü Kırmızı

Max7219 4’lü 8x8 Nokta Matrix Modülü Kırmızı

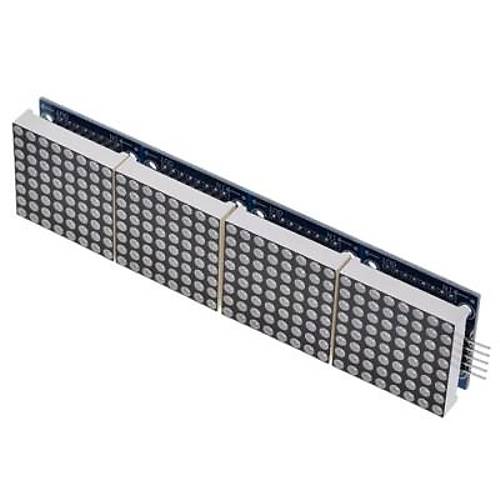

Max7219 4’lü 8x8 Nokta Matrix Modülü Kırmızı, dört adet 8x8 LED matris ekranın (toplam 32x8 = 256 nokta) MAX7219 entegre sürücü çipi ile birleştirildiği güçlü bir gösterge modülüdür. Kırmızı LED'ler sayesinde parlak ve net görüntüler sunar. Seri iletişim arayüzü (SPI benzeri) ile sadece 3 sinyal pini kullanarak mikrodenetleyiciler tarafından kolayca kontrol edilebilir. Her 8x8 matris için dahili 8x8 statik RAM bulunduran bu modül, veri saklama ve multiplex tarama sayesinde titreşimsiz, akıcı animasyonlar ve metin gösterimi sağlar. Arduino, Raspberry Pi, ESP32 gibi platformlarla uyumlu olan bu modül, düşük pin kullanımı ve kaskad (zincirleme) bağlantı özelliği ile büyük ekranlar oluşturmak için idealdir. Elektronik projelerinizde dikkat çekici görsel efektler, saat, skorboard veya mesaj panoları oluşturmak için mükemmel bir seçimdir.

Teknik Özellikler

• Çalışma voltajı: DC 5V (geniş aralıkta 3.3V-5.5V uyumlu)
• LED rengi: Kırmızı
• Matris konfigürasyonu: 4 adet 8x8 nokta matris (toplam 32x8 = 256 LED)
• Sürücü entegresi: MAX7219 (ortak katot tipi)
• Her modül için dahili 8x8 statik RAM
• Kontrol arayüzü: Seri (DIN, CLK, CS/LOAD)
• Parlaklık kontrolü: Yazılım ile analog ve dijital ayarlanabilir
• Tarama modu: 1'den 8'e kadar dijital tarama sınırı
• Maksimum akım tüketimi: Tüm LED'ler açıkken yaklaşık 320-1000mA (parlaklığa göre değişir)
• Boşta akım tüketimi: Yaklaşık 30-150mA
• Modül boyutları: Yaklaşık 128 x 32 x 13 mm (toplam uzunluk)
• Tek tek matris boyutu: 32 x 32 mm civarı

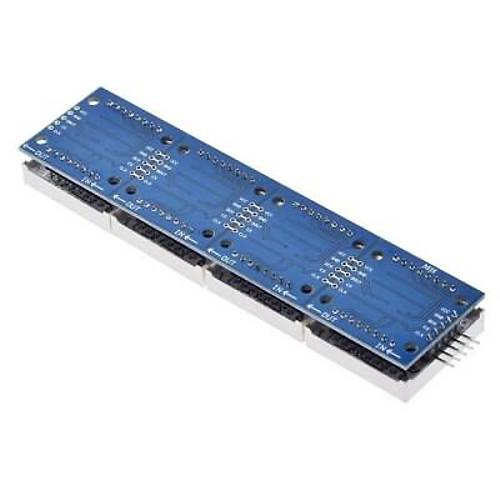

• Bağlantı: VCC, GND, DIN, CS, CLK (kaskad için DOUT mevcut)
• Montaj delikleri: 3mm çaplı sabitleme delikleri mevcut

Anahtar Avantajlar

• Sadece 3 sinyal pini (DIN, CLK, CS) ile 4 matris kontrolü sayesinde mikrodenetleyicinizin pinlerini tasarruflu kullanmanızı sağlar.
• Kaskad özelliği ile birden fazla modülü zincirleyerek metrelerce uzunlukta dev ekranlar oluşturabilirsiniz.
• MAX7219 çipi sayesinde parlaklık seviyesi yazılım ile kolayca ayarlanır, göz yormayan görüntüler elde edersiniz.
• Dahili RAM ve multiplex tarama ile CPU yükünü minimuma indirir, akıcı animasyonlar ve metin kaydırma sağlar.
• Parlak kırmızı LED'ler gün ışığında bile net görünürlük sunar, dikkat çekici projeler için uygundur.
• Kolay bağlantı pinleri ve Arduino kütüphaneleri (LedControl, MD_MAX72XX gibi) ile yeni başlayanlar bile dakikalar içinde çalıştırabilir.
• Kompakt tasarım ve düşük güç tüketimi ile pil ile çalışan taşınabilir projelerde güvenilir performans verir.

Uygulama Alanları

• Arduino veya Raspberry Pi ile dijital saat, takvim ve sıcaklık göstergeleri
• Oyun skorboard'ları ve puan panoları
• Mesaj panoları, kayan yazı tabelaları ve reklam ekranları
• Robotik projelerde durum göstergesi veya göz efekti oluşturma
• 3D yazıcı durum izleme ekranları (ilerleme, sıcaklık vs.)
• Sensör verilerini görselleştirme (grafik, bar gösterim)
• Eğlenceli efektler, kalp atışı, emoji veya basit animasyon projeleri
• Eğitim amaçlı elektronik deney setleri ve maker projeleri

Paket İçeriği

1 adet Max7219 4’lü 8x8 Nokta Matrix Modülü Kırmızı

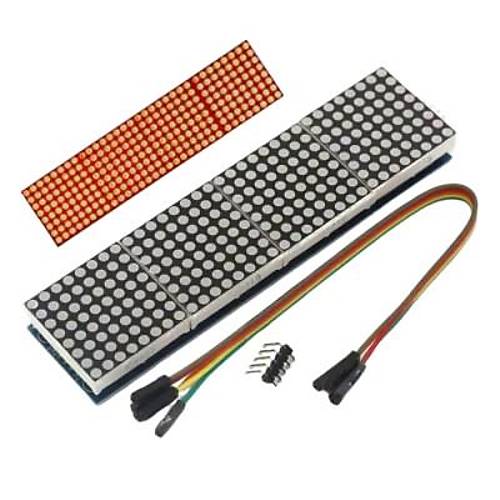

(4'lü 8x8 matrix kart, 1 adet 90 derece 5-pin erkek header, 1 adet 5-pin dişi-dişi jumper kablo)
