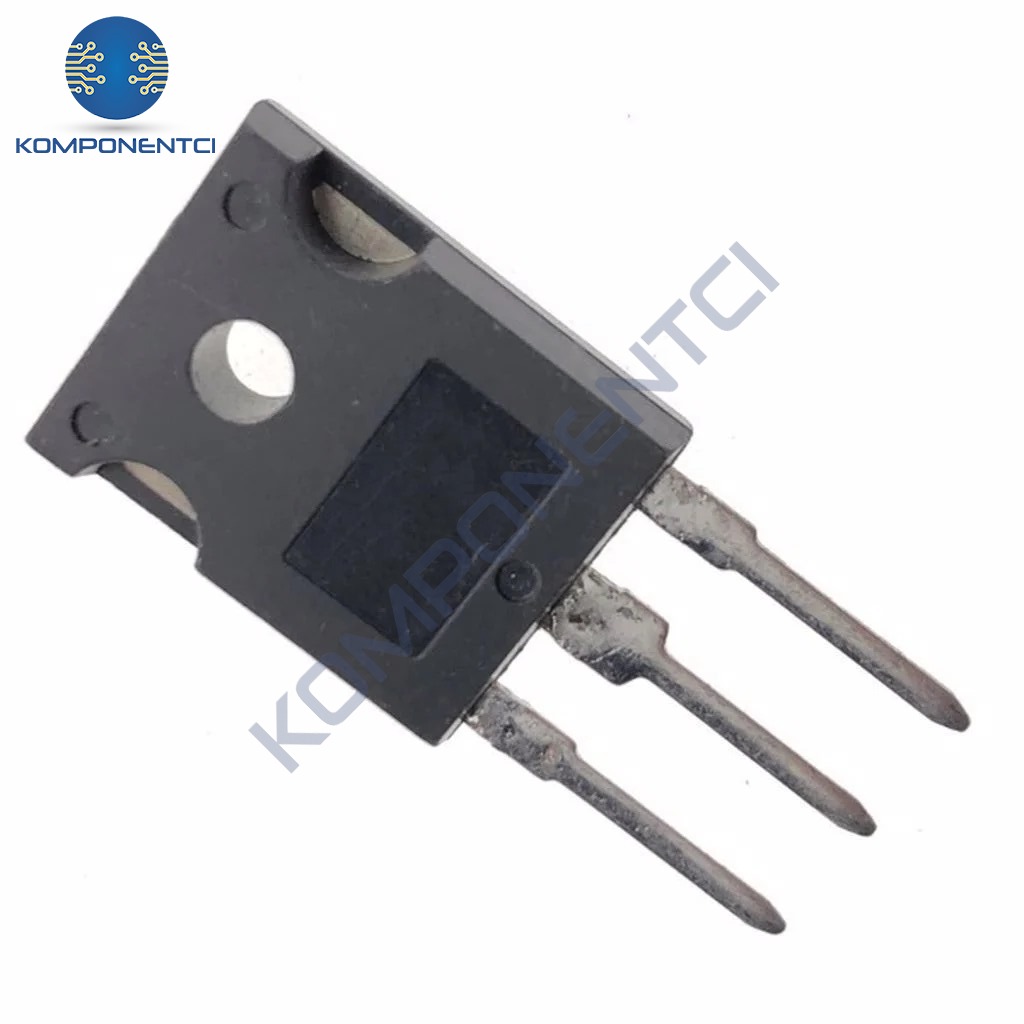

MBQ60T65PES IGBT Transistör To-247

Görsel 1
KomponentciPuan : 1.214
Fiyat:
4,84 USD + KDV
KDV Dahil:
291,46 TL
109,98 TL'den başlayan taksit seçenekleri için tıklayın.
Aynı Gün Kargo

MBQ60T65PES IGBT Transistör To-247

MBQ60T65PES, TO-247 kılıfında sunulan, 650 V ve 100 A değerlerine sahip bir IGBT transistördür ve yüksek güçlü anahtarlama devrelerinde kullanılır.

MBQ60T65PES, TO-247 kılıfında üretilmiş N-kanal bir IGBT (Insulated Gate Bipolar Transistor, yalıtımlı kapılı bipolar transistör) güç anahtarıdır. Maksimum kollektör-emitör gerilimi 650 V, maksimum kollektör akımı 25 °C'de 100 A olarak belirtilmiştir.

Düşük doygunluk gerilimi (tipik VCE(sat) 1,85 V) ve 175 °C maksimum bağlantı sıcaklığı ile yüksek güçlü motor sürücüler, güç kaynakları, UPS sistemleri ve yenilenebilir enerji dönüşüm devreleri için uygun bir seçenektir. Güç elektroniği tasarımcıları ve bakımcıları için 60T65PES markalama koduyla da tanınır.

⚙Teknik özellikler

Tip TanımlayıcısıMBQ60T65PES
TürIGBT
Markalama Kodu60T65PES
Kanal TürüN-Kanal
Maksimum Güç Tüketimi (Pc)428 W
Maksimum Kollektör-Emitör Gerilimi (Vce)650 V
Maksimum Kapı-Emitör Gerilimi (Vge)20 V
Maksimum Kollektör Akımı (Ic, 25 °C)100 A
Kollektör-Emitör Doygunluk Gerilimi (VCE(sat), tip)1,85 V
Maksimum Bağlantı Sıcaklığı (Tj)175 °C
Yükselme Süresi (tr, tip)54 ns
Toplayıcı Kapasitesi (Cc, tip)270 pF

✓Öne çıkan özellikler

  • ✓100 A sürekli akım kapasitesi ile yüksek akımlı uygulamalara uygundur.
  • ✓650 V kollektör-emitör gerilim dayanımı sunar.
  • ✓Düşük doygunluk gerilimi (tip. 1,85 V) iletim kayıplarını sınırlamaya yardımcı olur.
  • ✓175 °C maksimum bağlantı sıcaklığı ile yüksek sıcaklık koşullarında kullanıma uygundur.

★Kullanım alanları

Endüstriyel motor sürücüleriGüç kaynaklarıUPS (kesintisiz güç kaynağı) sistemleriYenilenebilir enerji dönüşüm devreleriGüneş paneli ve rüzgar türbini invertörleri

!Kullanırken dikkat edilecekler

•Kullanmadan önce veri sayfasındaki kapı sürme gerilimi ve akım koşullarını kontrol edin.
•Yüksek akım ve gerilimde çalışan devrelerde uygun soğutucu (heatsink) kullanılması önerilir.
•Kapı-emitör gerilimi maksimum 20 V değerini aşmamalıdır.

☐Paket içeriği

➤1 Adet MBQ60T65PES IGBT Transistör To-247

?Sık sorulan sorular

MBQ60T65PES IGBT kaç volt dayanır?

MBQ60T65PES maksimum kollektör-emitör gerilimi 650 V olan bir IGBT transistördür. Maksimum kapı-emitör gerilimi ise 20 V olarak belirtilmiştir. Gerilim değerleri devre tasarımında veri sayfasına göre kontrol edilmelidir.

MBQ60T65PES IGBT ne işe yarar?

MBQ60T65PES, yüksek akım ve gerilimdeki güç devrelerinde anahtar olarak kullanılan bir IGBT transistördür. Motor sürücüleri, güç kaynakları ve UPS sistemlerinde yüksek güçlü anahtarlama için tercih edilir. Maksimum kollektör akımı 25 °C'de 100 A'dir.

MBQ60T65PES hangi uygulamalarda kullanılır?

MBQ60T65PES; endüstriyel motor sürücülerinde, güç kaynaklarında, kesintisiz güç kaynağı sistemlerinde ve yenilenebilir enerji dönüşüm devrelerinde kullanılabilir. Yüksek güç gerektiren ve enerji verimliliğinin önemli olduğu uygulamalar için uygundur.
