MJD127T4 5A 100V Pnp Smd Transistör

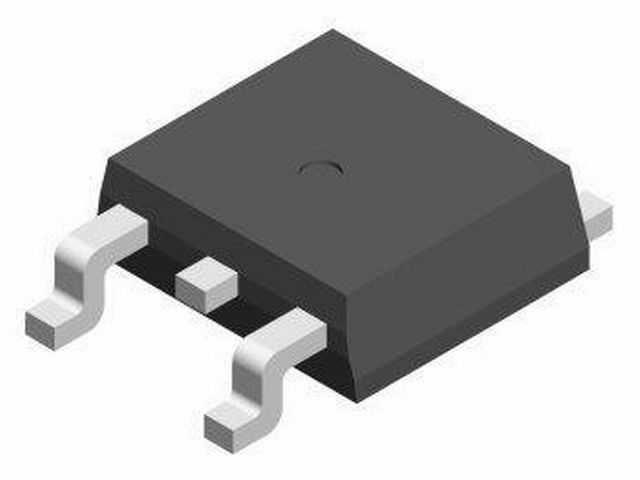

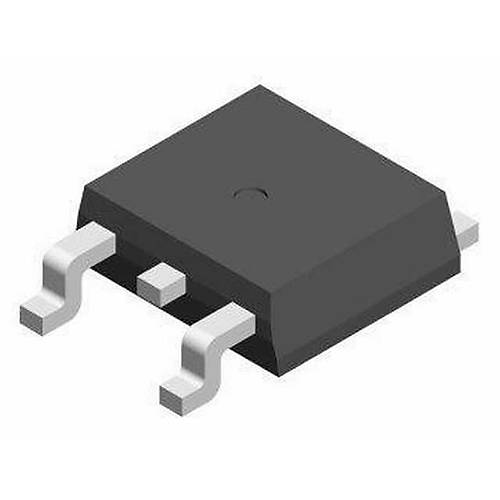

MJD127T4 5A 100V Pnp Smd Transistör, 100 V kollektör-temel voltajı ve 5 A kollektör akımına sahip, TO-252 SMD kılıflı bir PNP Darlington transistördür.

MJD127T4, STM üretimi bir PNP Darlington transistördür. 100 V kollektör-temel voltajı (VCBO) ve 5 A maksimum DC kollektör akımı ile akım sürme gereken devrelerde kullanılır. TO-252 (DPAK) kılıfı sayesinde SMD olarak doğrudan baskı devre kartına lehimlenir.

Orta güçteki anahtarlama ve sürme uygulamalarında kullanılabilir. Çalışma sıcaklığı -65 °C ile +150 °C arasındadır. Devre tasarımına başlamadan önce datasheet'te taban akımı, doyma gerilimi ve güç kaybı değerlerini kontrol edin.

⚙Teknik özellikler

ÜreticiSTM
SeriMJD127
TürPNP Darlington
Kollektör-temel voltajı (VCBO)100 V
DC kollektör akımı (maks.)5 A
Kılıf tipiTO-252
Montaj türüSMD/SMT
Minimum işlem sıcaklığı-65 °C
Maksimum işlem sıcaklığı+150 °C

✓Öne çıkan özellikler

  • ✓TO-252 SMD kılıf, yüzey montaja uygun
  • ✓100 V VCBO ve 5 A DC kollektör akımı değerleri

★Kullanım alanları

Röle ve solenoid sürmeMotor sürücü devreleriGüç anahtarlama devreleriOrta güçte yükselteç katlarıLineer güç kaynağı geçişleri

!Kullanırken dikkat edilecekler

•Yüksek akımda ısınma olacağından PCB üzerinde yeterli bakır alanı bırakın.
•Taban akımını sınırlamak için uygun bir direnç kullanın.
•Endüktif yüklerde (röle, motor) kollektör-emitör arasına serbest dönüş diyotu eklemek yaygın bir korumadır.

☐Paket içeriği

➤1 Adet MJD127T4 5A 100V Pnp Smd Transistör

?Sık sorulan sorular

MJD127T4 kaç volt ve kaç amper dayanır?

MJD127T4 için kollektör-temel voltajı (VCBO) 100 V, DC kollektör akımı üst değeri 5 A'dır. Bu değerler mutlak maksimum sınırlardır; devre tasarımında bu sınırların altında kalınmalıdır.

MJD127T4 hangi kılıfta ve montaj türündedir?

MJD127T4, TO-252 kılıfında üretilmiştir ve SMD/SMT montajlıdır. Baskı devre kartının yüzeyine lehimlenir, delikli montaj gerektirmez.

MJD127T4 PNP mi NPN mi?

MJD127T4 bir PNP transistördür. PNP tipte emitör genellikle pozitif besleme tarafına bağlanır, yük ise kollektör tarafında yer alır.

MJD127T4 hangi sıcaklık aralığında çalışır?

MJD127T4 için belirtilen işlem sıcaklığı aralığı -65 °C ile +150 °C'dir. Bu aralık, tasarımda kullanılacak ortam koşullarıyla karşılaştırılmalıdır.
