NE555 Ayarlanabilir Pulse Modülatörü

Feriot NE555 Ayarlanabilir Pulse Modülatörü

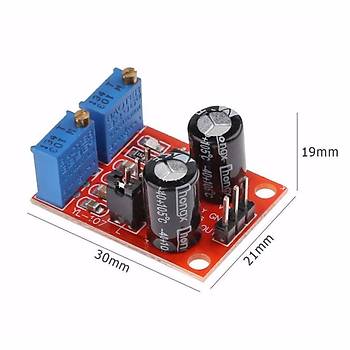

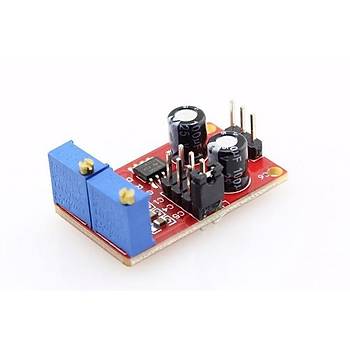

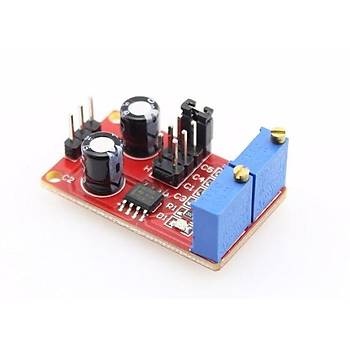

NE555 darbe modülatörü; kare dalgaya ihtiyaç duyulan projelerde kullanılabilen, değişik frekanslarda ve farklı genliklerde kare sürekli olarak kare dalga üreten bir elektronik karttır. Kart frekansı 1 Hz'den 200 KHz'e kadar ayarlanabilmektedir.

Kartın Kullanımı:

Kart üzerinde yer alan iki trimpottan soldaki saat yönünde döndürüldüğünde frekans artmakta, aksi yönde frekans azalmaktadır. Sağdaki trimpot ise saat yönünde çevirildiğinde duty cuycle azalmaktadır. Kart üzerinde bir adet jumper ve 4 adet frekans headeri bulunmaktadır. Bunlar Low(Düşük)'dan High(Yüksek)'a doğru ilerlemektedir. Jumper bu headelara takılarak, istenilen frekans aralığı seçilmektedir. Frekans aralıkları; 1 Hz - 50 Hz, 50 Hz-1 KHz, 1KHz-10KHz, 10KHz-200KHz şeklindedir.
