PC817 Smd Fototransistör - Fotokuplör

Görsel 1
KomponentciPuan : 26
Fiyat:
0,10 USD + KDV
KDV Dahil:
6,24 TL
2,35 TL'den başlayan taksit seçenekleri için tıklayın.
Aynı Gün Kargo

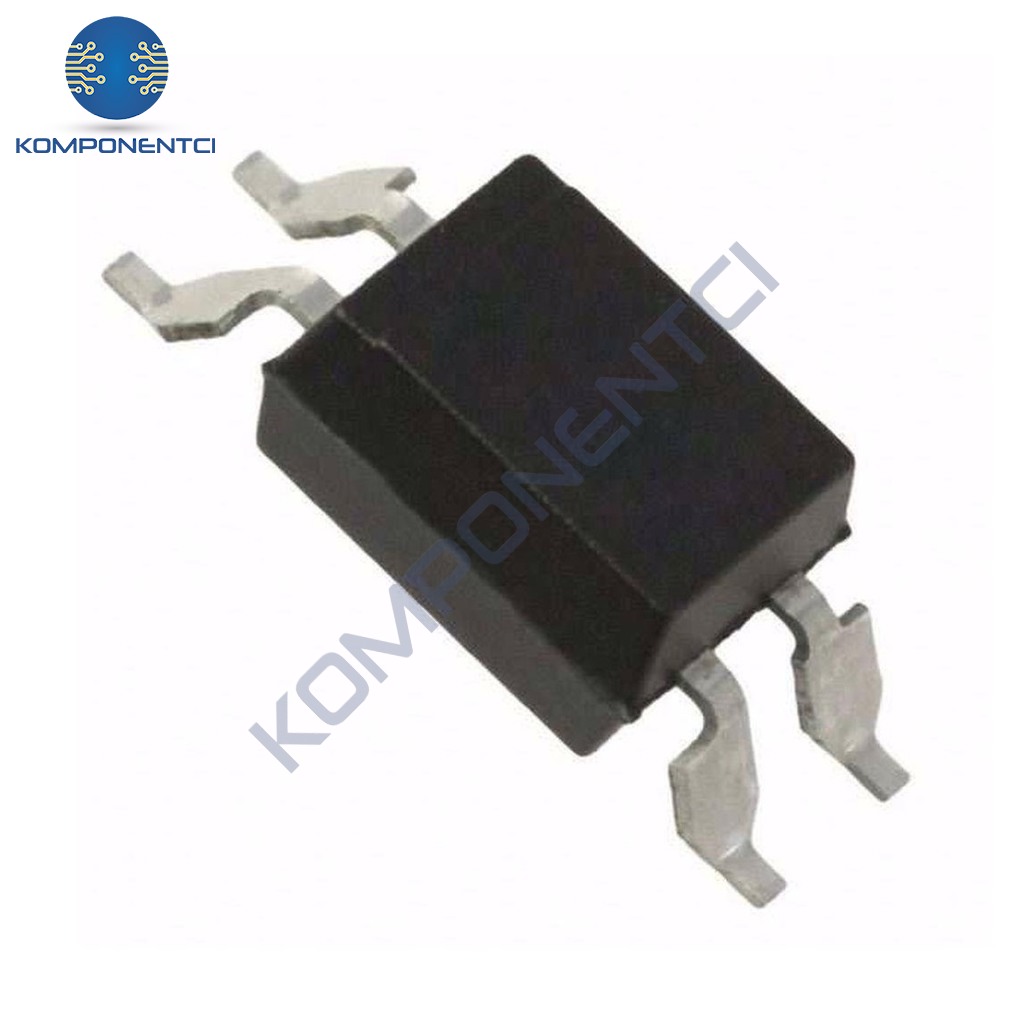

PC817 Smd Fototransistör - Fotokuplör

PC817 SMD fototransistör fotokuplör, elektrik sinyallerini ışık sinyaline, ışık sinyallerini de elektrik sinyaline dönüştürerek devreler arasında galvanik izolasyon sağlamak için kullanılan bir optoelektronik bileşendir.

PC817, SMD paketli bir fototransistör fotokuplördür. Bir LED ile fototransistörü aynı gövde içinde optik olarak birbirine bağlayarak giriş ve çıkış devrelerini elektriksel olarak birbirinden ayırır. Darbeli ve genlik modülasyonlu sinyallerin iletimi için uygundur.

Küçük form faktörü ve SMD montajı sayesinde baskı devre kartlarında yer tasarrufu sağlar. Yüksek izolasyon gerilimi, endüstriyel kontrol, otomasyon, haberleşme ekipmanları ve güç kaynakları gibi uygulamalarda galvanik izolasyon ihtiyacını karşılamak için kullanılabilir.

⚙Teknik özellikler

Üretici FirmaUTC
Cari Aktarım Oranı (Min-Max)%130 - %260
Montaj TipiSMD4
Çıkış Gerilimi (Maks.)35 V
Çıkış Akımı (Kanal Başına)50 mA
Çalışma Sıcaklığı-55 °C ~ +110 °C
Gerilim1.2 V

✓Öne çıkan özellikler

  • ✓Küçük SMD paket ile kompakt tasarım
  • ✓Yüksek izolasyon gerilimi ile galvanik izolasyon
  • ✓Darbeli ve genlik modülasyonlu sinyallerin iletimi

★Kullanım alanları

Galvanik izolasyon devreleriGüç kaynağı geri besleme devreleriEndüstriyel kontrol sistemleriOtomasyon uygulamalarıHaberleşme ekipmanları

!Kullanırken dikkat edilecekler

•Giriş tarafındaki LED'e uygun bir akım sınırlama direnci bağlayın.
•Çıkış tarafını, veri sayfasında belirtilen maksimum 35 V sınırını aşmayacak şekilde besleyin.

☐Paket içeriği

➤1 Adet PC817 Smd Fototransistör - Fotokuplör

?Sık sorulan sorular

PC817 fotokuplör ne işe yarar?

PC817, giriş ve çıkış devrelerini elektriksel olarak birbirinden ayıran bir fotokuplördür. Giriş tarafındaki LED ışık üretir, çıkıştaki fototransistör bu ışığı algılayarak sinyali iletir. Böylece iki devre arasında galvanik izolasyon sağlanır ve darbeli sinyaller aktarılabilir.

PC817 SMD fotokuplörün çıkış gerilimi kaç volt?

Bu ürünün teknik bilgilerinde çıkış geriliminin maksimum değeri 35 V olarak belirtilmiştir. Çıkış devresini bu değeri aşmayacak şekilde tasarlamanız önerilir.

PC817 ile diğer fotokuplörler arasındaki temel fark nedir?

Bu ürünün açıklamasında karşılaştırmalı bilgi bulunmadığından fark konusunda kesin bir bilgi verilemez. Seçimde akım transfer oranı, çıkış gerilimi, montaj tipi ve çalışma sıcaklığı değerleri karşılaştırılarak değerlendirme yapılabilir.

→İlgili sayfalar

Diğer Özellikler
Stok KoduKSTK-223
MarkaMicrochip
Stok DurumuVar
