PIC16F72 I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F72 I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F72 I/SP, Microchip Technology tarafından üretilen bir 8-bit mikrodenetleyici çiptir. PIC ailesinin bir üyesi olarak, geniş bir yelpazede gömülü sistem uygulamaları için kullanılır.

PIC16F72 I/SP DIP-28 Mikrodenetleyici ürünü DIP-28 kılıfta olup 20 MHz frekansı ile çalışan 8-Bit değerinde Mikrodenetleyici Çeşitlerindendir. Üzerinde bulunan 28 pinlerin 22 adedi I/O yani Giriş Çıkış pinidir. Bellek tipi FLASH olan bu mikrodenetleyiciler 4V ile 5.5V besleme aralığında, -40 ile +85 sıcaklıkları aralığında çalışmaktadır.

Ürün Özellikleri:

Bu mikrodenetleyici, 8-bit veri yoluna ve 20 MHz maksimum çalışma frekansına sahiptir. Yani, tek bir saat periyodunda 8-bitlik bir işlem gerçekleştirir. PIC16F72, 3.5K kelime program belleğine (yalnızca ROM) sahiptir. Bu, program kodlarını ve sabit verileri depolamak için kullanılır. 128 byte RAM (rastgele erişimli bellek) içerir.Bu bellek, geçici verileri depolamak ve işlem yapmak için kullanılır.İçerisinde 5 adet genel amaçlı I/O portu bulunur.Bu portlar, çeşitli harici bileşenlerle etkileşimde bulunmak için kullanılabilir.

PIC16F72'nin diğer özellikleri arasında 8 adet analog giriş kanalı, 2 adet Capture/Compare/PWM birimi, seri haberleşme modülleri ve zamanlayıcılar bulunur. Bu özellikler, farklı uygulama gereksinimlerini karşılamak için tasarlanmıştır.

Programlama ve hata ayıklama için PIC16F72, yaygın olarak kullanılan bir PIC programlama arayüzüne (ICSP - In-Circuit Serial Programming) sahiptir.Bu sayede program kodları çipe yüklenip çalıştırılabilir ve geliştirme süreci kolaylaşır.

PIC16F72, endüstriyel otomasyon, tıbbi cihazlar, tüketici elektroniği ve diğer birçok alanda yaygın olarak kullanılan bir mikrodenetleyici çiptir. Esneklik, düşük güç tüketimi ve kolay programlanabilirlik gibi avantajlara sahiptir. Ancak, daha yeni ve gelişmiş mikrodenetleyici modelleri de mevcut olduğunu unutmayın, bu nedenle belirli bir uygulama için en uygun olanı seçmek önemlidir.

Teknik Özellikleri:

• Üretici:Microchip
• Ürün Kategorisi:Pic16 Serisi Dip
• Montaj Tipi:THT

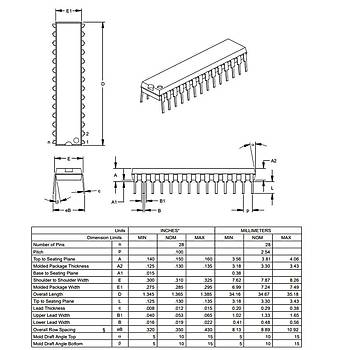

• Paket / Kutu:DIP28/7.62mm
• Bellek Türü:FLASH
• Bit Sayısı:8-Bit
• Hız:20MHz
• Program Bellek Boyutu:3.5KB (2K x 14)
• RAM Boyutu:128 Bayt
• EEPROM Boyutu:YOK
• G / Ç Sayısı:22
• Besleme Gerilimi:4V ~ 5.5V
• Çalışma Sıcaklığı:-40 ° C ~ + 85 ° C
• Rohs:ROHS

Paket İçeriği:

1 x PIC16F72 I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici
