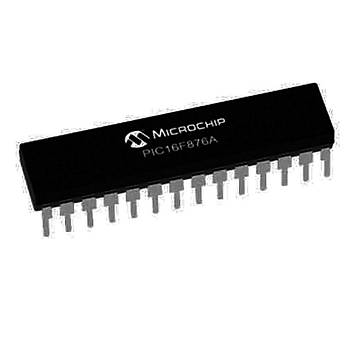

PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici
PIC16F876A-I/SP, Microchip Technology tarafından üretilen bir 8-bit mikrodenetleyici çipi olan PIC serisinin bir üyesidir. DIP-28 olarak adlandırılan bir tür entegre devre paketinde gelir.
Microchip PIC16F876A-I/SP 8-Bit Mikrodenetleyici ürünü DIP-28 kılıfta olup 20 MHz frekansı ile çalışan 8-Bit değerinde Mikrodenetleyici çeşitlerindendir. 4V ila 5.5 V besleme aralığında olan PIC16F876A-I/SP mikrodenetleyici, -40°C ~ +85°C sıcaklıkları aralığında çalışmaktadır.
Mimari ve İşlem Gücü: PIC16F876A-I/SP, RISC (Reduced Instruction Set Computing) mimarisine dayalı bir mikrodenetleyici çiptir. 8-bit bir işlem birimi (ALU) ve 8-bit veri yoluna sahiptir. 20 MHz'lik bir kristal osilatör veya dış bir saat kaynağı kullanarak çalışır.
Bellek: Bu mikrodenetleyici, 8 KB (8192 byte) program belleği (FLASH bellek) ve 368 byte RAM belleği içerir. Program belleği, kullanıcının yazdığı program kodunu depolamak için kullanılır ve RAM belleği, çalışma zamanı verileri ve geçici değişkenleri saklamak için kullanılır.

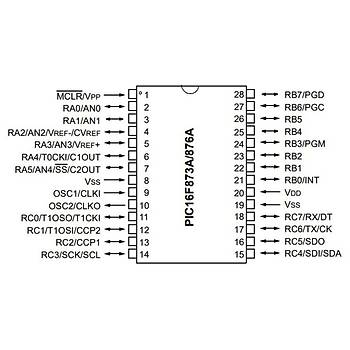

Giriş/Çıkış (I/O) Pinleri: PIC16F876A-I/SP, 22 adet genel amaçlı giriş/çıkış pini (I/O pin) içerir. Bu pinler, dijital giriş ve çıkışlara bağlanabilen ve kullanıcının ihtiyaçlarına göre yapılandırılabilen genel amaçlı pinlerdir.
Periferikler: Bu mikrodenetleyici, çeşitli periferiklerle donatılmıştır. Bazı örnekler şunlardır: USART (seri iletişim), SPI (Seri Periferik Arabirim), I2C (Inter-Integrated Circuit) ve daha fazlası. Bu periferikler, dış cihazlarla iletişim kurmak, veri alışverişinde bulunmak veya çeşitli işlevleri gerçekleştirmek için kullanılabilir.
ADC (Analog-Dijital Dönüştürücü): PIC16F876A-I/SP, 8 adet analog giriş kanalıyla birlikte bir ADC içerir. Bu ADC, analog sinyalleri dijital değerlere dönüştürmek için kullanılabilir. Bu, sensörlerden analog veri almak veya analog sinyalleri işlemek için kullanışlı olabilir.
Kesme (Interrupt) Desteği: Mikrodenetleyici, kesme (interrupt) özelliğini destekler. Kesmeler, önceden tanımlanmış bir olay gerçekleştiğinde normal program akışını kesmek ve öncelikli bir işlem yapmak için kullanılabilir. Bu, zamanlama, dış giriş değişiklikleri veya diğer olaylar gibi durumlarda kullanışlı olabilir.
Programlama ve Geliştirme: PIC16F876A-I/SP, programlanabilir bir çip olduğundan, programlama için özel bir donanım veya yazılım gerektirir. Microchip,
Teknik Özellikleri:
- Üretici:Microchip
- Ürün Kategorisi:Pic16 Serisi Dip
- Montaj Tipi:THT

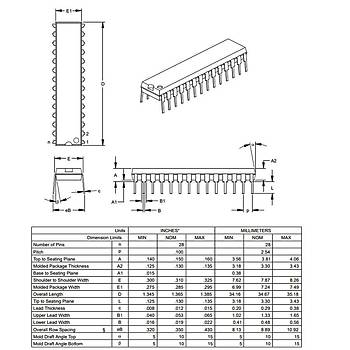

- Paket / Kutu:DIP28/7.62mm
- Bellek Türü:FLASH
- Bit Sayısı:8-Bit
- Hız:20MHz
- Program Bellek Boyutu:14KB (8K x 14)
- RAM Boyutu:368 Bayt
- EEPROM Boyutu:256 Bayt
- G / Ç Sayısı:22
- Besleme Gerilimi:4V ~ 5.5V
- Çalışma Sıcaklığı:-40 °C ~ +85 °C
- Rohs:ROHS
Paket İçeriği:
1 x PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici
