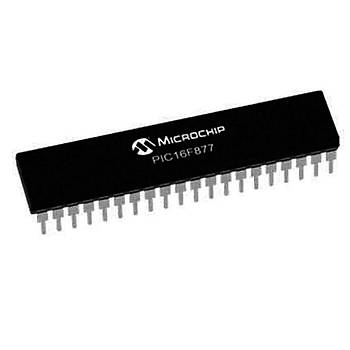

PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici

PIC 16F877-20/P 8-Bit 20 MHz Mikrodenetleyici

Microchip Technology tarafından üretilen popüler bir 8-bit mikrodenetleyicidir. PIC serisinin bir üyesidir ve geniş bir uygulama yelpazesinde kullanılmaktadır. PIC16F877-20/P modeli, 20 MHz hızında çalışabilen bir versiyonudur.

Microchip PIC 16F877 20/P DIP 8-Bit 20 MHz Mikrodenetleyici ürünü PDIP-40 kılıfta olup 20 MHz frekansı ile çalışan 8-Bit değerinde Mikrodenetleyici Çeşitlerindendir. Üzerinde bulunan 40 pinin 33 adedi I/O yani Giriş Çıkış pinidir. Bellek tipi FLASH olan bu mikrodenetleyiciler 4V ile 5.5V besleme aralığında, 0 ile +70 sıcaklıkları aralığında çalışmaktadır.

Ürün Özellikleri:

Mimari: PIC16F877, Harvard mimarisine dayanan RISC (Reduced Instruction Set Computer) tabanlı bir mikrodenetleyicidir. 8-bitlik bir işlemciye, bir dizi kaydediciye ve çeşitli dijital/analog giriş/çıkış pinlerine sahiptir.

Hız: PIC16F877-20/P, 20 MHz hızında çalışabilen bir kristal osilatörle kullanılabilir. Ayrıca dahili olarak bir döngü osilatörüne de sahiptir.

Bellek: Bu mikrodenetleyici, 8KB program belleği (Flash bellek) ve 368 byte veri belleği (RAM) ile birlikte gelir. Ayrıca, genişletilmiş bellek gereksinimleri için harici bellek arabirimlerine de sahiptir.

Giriş/Çıkış Pinleri: PIC16F877, 33 adet dijital giriş/çıkış pini içerir. Bu pinler, çeşitli sensörlerle iletişim kurmak, dijital cihazlarla etkileşimde bulunmak veya harici bileşenlerle bağlantı kurmak için kullanılabilir. Ayrıca, bazı pinler analog giriş olarak da yapılandırılabilir.

Haberleşme Protokolleri: Bu mikrodenetleyici, seri iletişim için UART (Universal Asynchronous Receiver/Transmitter) modülüne, I2C ve SPI gibi seri haberleşme protokollerine destek sağlar. Bu protokoller, diğer cihazlarla haberleşmek için kullanılabilir.

Kesme ve Zamanlayıcılar: PIC16F877, çeşitli kesme (interrupt) ve zamanlayıcı (timer) birimlerine sahiptir. Kesmeler, belirli olaylar gerçekleştiğinde mikrodenetleyiciyi durdurarak öncelikli işlemleri gerçekleştirmek için kullanılabilir. Zamanlayıcılar, zaman tabanlı işlemler için kullanılabilir.

Güç Kaynağı: PIC16F877, geniş bir çalışma gerilim aralığına (2.0V ila 5.5V) sahiptir. Bu, farklı uygulamalarda esnek bir güç kaynağı kullanımını sağlar.

Programlama: PIC16F877, yüksek seviyeli bir programlama dilinde yazılan kodları çalıştırabilir. Microchip, mikrodenetleyiciyi programlamak için MPLAB IDE gibi bir entegre geliştirme ortamı sunar.

Teknik Özellikleri:

• Üretici:Microchip
• Ürün Kategorisi:Pic16 Serisi Dip
• Montaj Tipi:THT

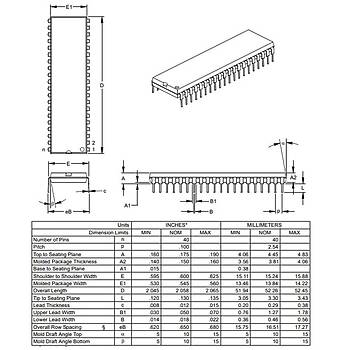

• Paket / Kutu:DIP40/15.24mm
• Bellek Türü:FLASH
• Bit Sayısı:8-Bit
• Hız:20MHz
• Program Bellek Boyutu:14KB (8K x 14)
• RAM Boyutu:368 Bayt
• EEPROM Boyutu:256 Bayt
• G / Ç Sayısı:33
• Besleme Gerilimi:4V ~ 5.5V
• Çalışma Sıcaklığı:0 °C ~ +70 °C
• Rohs:ROHS

Paket İçeriği:

1 x PIC 16F877-20/P 8-Bit 20 MHz Mikrodenetleyici
