PIC16F877A I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici

PIC 16F877A I/PT SMD 8-Bit 20 MHz Mikrodenetleyici

PIC 16F877A I/PT, Microchip Technology tarafından üretilen bir mikrodenetleyicidir.SMD (Surface Mount Device) paket tipine sahiptir, yani yüzeye monte edilebilir.

PIC 16F877A I/PT, birçok gömülü sistem ve mikrodenetleyici tabanlı projede yaygın olarak kullanılan bir mikrodenetleyicidir.Geniş özellik seti ve kolay programlanabilirliği ile tercih edilir.

Ürün Özellikleri:

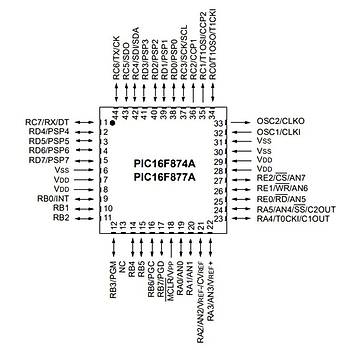

Microchip PIC 16F877A I/PT SMD 8-Bit 20 MHz Mikrodenetleyici ürünü TQFP-44 kılıfta olup 20 MHz frekansı ile çalışan 8-Bit değerinde mikrodenetleyici çeşitlerindendir. Üzerinde bulunan 44 pinin 33 adedi I/O yani Giriş Çıkış pinidir.

Mimarisi: PIC 16F877A, Harvard mimarisine dayanan bir mikrodenetleyicidir. Bu mimaride program belleği ve veri belleği ayrılmıştır.

CPU: Bu mikrodenetleyici, geniş bir komut kümesine sahip RISC (Reduced Instruction Set Computing) mimarisini kullanır.

Bellek: 8 KB Flash program belleğine sahiptir. Bu bellek, program kodunu depolamak için kullanılır ve verileri kalıcı olarak saklar. Ayrıca, 368 byte RAM belleği de veri depolamak için kullanılabilir.

Giriş/Çıkış Pinleri: PIC 16F877A, toplamda 33 adet giriş/çıkış pini sunar. Uygulama gereksinimlerine bağlı olarak bu pinler giriş veya çıkış olarak yapılandırılabilir.

Zamanlayıcı/Sayıcılar: Mikrodenetleyici, Timer0, Timer1 ve Timer2 adında üç zamanlayıcı/sayıcı içerir. Bu zamanlayıcılar/sayıcılar, çeşitli zamanlama ve sayma işlemleri için kullanılabilir.

İletişim: Mikrodenetleyici, USART (Universal Synchronous/Asynchronous Receiver Transmitter) ve SPI (Serial Peripheral Interface) gibi çeşitli iletişim protokollerini destekler. Bu sayede seri iletişim sağlanabilir.

Analog-Dijital Dönüştürücü (ADC): 8 kanallı, 10-bit ADC modülüne sahiptir. Bu sayede mikrodenetleyici, analog sinyalleri dijital değerlere dönüştürebilir.

Çalışma Frekansı: PIC 16F877A, maksimum 20 MHz frekansında çalışabilir.

Teknik Özellikleri:

• İşlemci Hızı: Maksimum 20 MHz
• Program Belleği: 8 KB Flash bellek
• Veri Belleği: 368 byte RAM
• Giriş/Çıkış Pinleri: 33 adet
• Timers/Counters (Zamanlayıcı/Sayıcılar): Timer0, Timer1, Timer2
• ADC (Analog-Dijital Dönüştürücü): 8 kanal, 10-bit çözünürlük
• USART (Universal Synchronous/Asynchronous Receiver Transmitter): Seri iletişim protokolü desteği
• SPI (Serial Peripheral Interface): Seri iletişim protokolü desteği
• I2C (Inter-Integrated Circuit): Seri iletişim protokolü desteği
• CCP (Capture/Compare/PWM) Modülleri: Capture, Compare ve PWM fonksiyonlarını destekler.
• Interrupt (Kesme) Desteği: Harici ve yazılımsal kesmeler için destek sağlar.
• Seri EEPROM Desteği: Seri EEPROM entegre etmek için uygun sinyal hatlarına sahiptir.
• Low-Power Modu: Düşük güç tüketimi için özel modlar sunar.
• Çalışma Gerilimi: 2.0V ila 5.5V arası.
• Package Tipi: SMD (Surface Mount Device), I/PT (In-System Programming, Through-Hole).

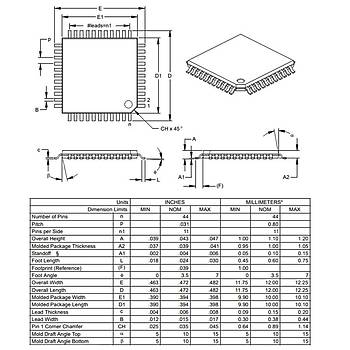

• Uzunluk:10 mm
• Genişlik:10 mm

Paket İçeriği:

1 x PIC 16F877A I/PT SMD 8-Bit 20 MHz Mikrodenetleyici
