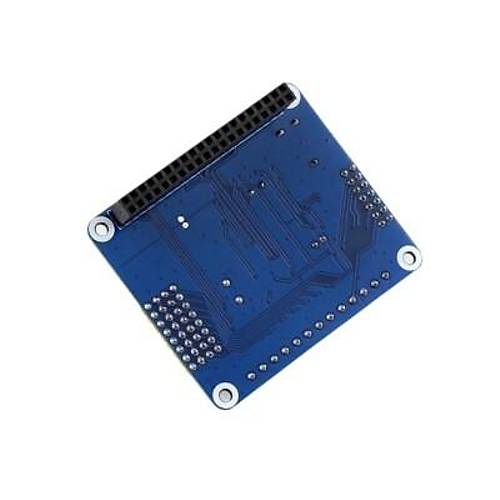

Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı

Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı, Raspberry Pi ve Jetson nano için tasarlanmıştır. Yüksek Hassasiyetli AD/DA Kartı, Raspberry Pi\'ye yüksek hassasiyetli AD/DA işlevleri eklemenize olanak tanır.

Kullanım Kılavuzu

Özellikler

  • SKU: 11010
  • Yerleşik ADS1256, 8 kanallı 24 bit yüksek hassasiyetli ADC (4 kanallı diferansiyel giriş), 30 ksps örnekleme hızı.
  • Yerleşik DAC8552, 2 kanallı 16 bit yüksek hassasiyetli DAC.
  • Pinout, Waveshare sensör arayüzü standardıyla uyumludur, çeşitli analog sensör modüllerini bağlamak kolaydır.
  • Yerleşik terminal bloğu, çeşitli durumlarda kullanım için uygun olan analog sinyallere ve dijital sinyallere bağlanabilen giriş ve çıkış arayüzünü kapsüller.
  • AD/DA algılama devresi içerir, sinyal gösterimi için kolaydır.
  • Raspberry Pi ve Jetson Nano\'nun çevrimiçi örnek demosunu sağlar.
PinBCMWiringPiAçıklama
DRDYP17P0ADS1256 data output?active-low
RESETP18P1ADS1256 reset input
PDWNP27P2ADS1256 Sync/Shutdown power input, active-low
CS0P22P3ADS1256 chip select, active-low
C1P23P4DAC8532 chip select, active-low
DINP10P12SPI data input
DOUTP9P13SPI data output
SCKP11P14SPI clock signal
Ağırlık (Kg)
0.05
