TP4056 Micro-USB Korumalı Lipo Batarya Şarj Modülü Devresi

Feriot TP4056 Micro-USB Korumalı Lipo Batarya Şarj Modülü Devresi

Ürün Özellikleri:

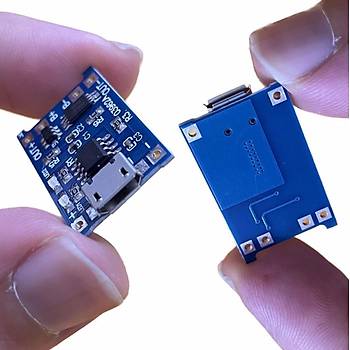

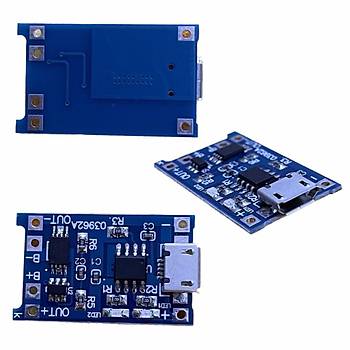

TP4056 3,7V Şarj Aleti - 5V 1A Lityum Korumalı Modül

Lityum Pil Şarj Devresi + Koruma Fonksiyonlu

Bu modül, sabit akım/sabit voltaj (CC/CV) şarj yöntemini kullanarak şarj edilebilir lityum pilleri şarj etmek için yapılmıştır.
Modül, bir lityum pili güvenli bir şekilde şarj etmenin yanı sıra, lityum pillerin gerektirdiği gerekli korumayı da sağlar.
Bu modülün sağladığı koruma özellikleriyle ilgili olarak aşağıya bakın.
Koruma Özellikleri
Bu modül, TP4056 / TC4056 Li-Ion şarj kontrolör IC'sini ve ayrı bir koruma IC'sini kullanır.
Piyasada TP4056 / TC4056'yı kullanan ancak lityum pillerle gerekli korumayı sağlamak için herhangi bir koruma devresi veya IC'si olmayan başka modül türleri de vardır.
Bu modül, birlikte aşağıdaki koruma özelliklerini sağlayan TP4056 / TC4056 ve DW01A Li-Ion pil koruma IC'sini kullanır:
Bağlı bir lityum pilin sabit akımı ile sabit voltaj şarjını yönetebilirsiniz.
Aşırı deşarj koruması - pilinizin 2,4V'nin altında boşalmasını önler, piliniz için sağlıklı bir minimum voltaj seviyesi sağlar.
Bağlı bir akü 2,4V'nin altında boşalırsa, modül akü voltajı 3,0V'nin üzerine (aşırı deşarj serbest bırakma voltajı) yeniden şarj olana kadar aküden çıkış gücünü kesecektir, bu da o zaman modül tekrar deşarja izin verecektir.
Modül, aşırı deşarj durumu sırasında pilden çıkış gücünü kesse de, yine de deşarj kontrol MOSFET'inin (FS8205A Çift MOSFET) parazit diyotu aracılığıyla pilin şarj olmasına izin verir.
Aşırı şarj koruması - modül, pilinizi 4.2V'a kadar güvenle şarj eder
Aşırı akım ve kısa devre koruması - deşarj hızı 3A'yı aşarsa veya bir kısa devre durumu meydana gelirse modül pilden çıkışı kesecektir
Yumuşak başlatma koruması, ani akımı sınırlar
Yavaş şarj (akü yenileme) - bağlı akünün voltaj seviyesi 2,9 V'tan düşükse, modül akü voltajı 2,9 V'a ulaşana kadar 130 mA'lık bir damlama şarj akımı kullanır, bu noktada şarj akımı doğrusal olarak artırılır.
Kırmızı ve Mavi LED göstergeler (Kırmızı şarj işleminin devam ettiğini, Mavi şarj işleminin bittiğini gösterir.)
Giriş Voltajı: 4.5V - 5.5 V
Değiştirilebilir akım değeri: 1.2A - 0.13 A
Çıkış gerilimi: 2.9V - 4.2V (Pilin voltaj durumuna göre entegre tarafından akım ve voltaj ayarlanır)
Çıkış geriliminde %1,5 hassasiyet
Bir USB kablosundan (USB Micro veya USB C) veya + ve - bağlantılarından şarj için çalıştırılabilir.
Şarj cihazının bağlı bir pili doğru şekilde şarj etmesi için güç kaynağının en az 1A sağlayabilmesi gerekir.
Çoğu modern telefon/USB şarj cihazı 1A veya daha fazlasını sağlayabilir; doğrulamak için telefon şarj cihazınızdaki etikete bakın.
Bir USB kablosu kullanıyorsanız, en az 1A taşıyacak şekilde yapıldığından emin olun.
TP4056 Korumalı 1A LiPo Pil Şarj Devresi üzerinde bulunan TP4056 lineer şarj entegresi ile 4.2V - 3.6V arası çalışan 1S pilleri şarj etmek için tasarlanmıştır.
Kart hem lipo hem de li ion pilleri şarj etmek için kullanılabilir. Çıkış hassasiyeti %1.5 olan bu modülü isterseniz Micro USB girişi ya da üzerinde bulunan (IN+, IN-) giriş pinleri ile 4.5V - 5.5V aralığındaki gerilimlerden besleyebilirsiniz.
Şarj akımı, Rprog direnci ile harici olarak yapılandırılabilir (R3, aşağıdaki şemaya bakın). Farklı şarj akımlarını yapılandırmak için hangi direnç değerlerinin kullanılacağına ilişkin bir tablo ve denklem içerir.
Modül, bir aküye her bağlandığında çok az miktarda akım (mikro amperde) kullanır. Pili uzun süre bağlı bırakmak iyidir, ancak pili dört ay içinde şarj etmemeyi planlıyorsanız, modülü pilden ayırmanızı öneririz.
İki lityum pil hücresini, tek tek hücrelerin toplam kapasitesinin iki katı olan eşdeğer bir tek hücreli pil oluşturmak için paralel olarak bağlayabilirsiniz, ancak bu modüle aynı anda ikiden fazla hücrenin bağlanmasını önermiyoruz. Aşağıdaki İki Paralel Hücre Bağlantı şemasına bakın. Bu tür bir konfigürasyonu ayarlarken dikkatli olunmalıdır.
Teknik Özellikler:
Şarj kontrol cihazı  :TP4056 / TC4056
koruma entegresi  :DW01A
Şarj/Deşarj Kontrolü MOSFET :FS8205A
Şarj Yöntemi   :Sabit Akım/Sabit Voltaj (CC/CV)
Giriş Besleme Gerilimi  :4,5~6,0V
Sabit Şarj Akımı  :1 ARprog direnci ile yapılandırılabilir (R3, şemalara ve TP4056 / TC4056 veri sayfasına bakın)Şarj Tamamlandı (Float) Gerilimi 4,2 V ±%1,5
Aşırı Şarj Koruması
Aşırı Yük Algılama Gerilimi  :4,3 V ±50 mV
Aşırı Yük Serbest Bırakma Gerilimi :4,1 V ± 50 mV
Aşırı Deşarj Koruması
Aşırı Deşarj Algılama Gerilimi  :2,4 V ±100 mV
Aşırı Deşarj Serbest Bırakma Gerilimi :3,0 V ±100 mV
Aşırı Akım Koruması
Aşırı Akım Koruma Eşiği   :3 A
Aşırı Akım Kesme Gecikmesi  :10~20 ms
Kısa Devre Kesme Gecikmesi  :5~50 µs
Azaltma Şarjı (Pil Yenileme)
Damlama Şarj Eşik Gerilimi  :2,9 V ± 0,1 V
Damlama Şarj Akımı   :130 mA ±10 mA
Boyutlar
Uzunluk    :28 mm (~1.103")
Çap    :17 mm (~0.669")
Ağırlık    :1,6 gr (0,057 oz)

Paket İçeriği:

1 x Feriot TP4056 Micro-USB Korumalı Lipo Batarya Şarj Modülü Devresi
