TP5100 1S (4.2V) / 2S (8.4V) 2A 18650 Lityum Pil Batarya Şarj Modülü

Feriot TP5100 1S (4.2V) / 2S (8.4V) 2A 18650 Lityum Pil Batarya Şarj Modülü

Ürün Özellikleri:

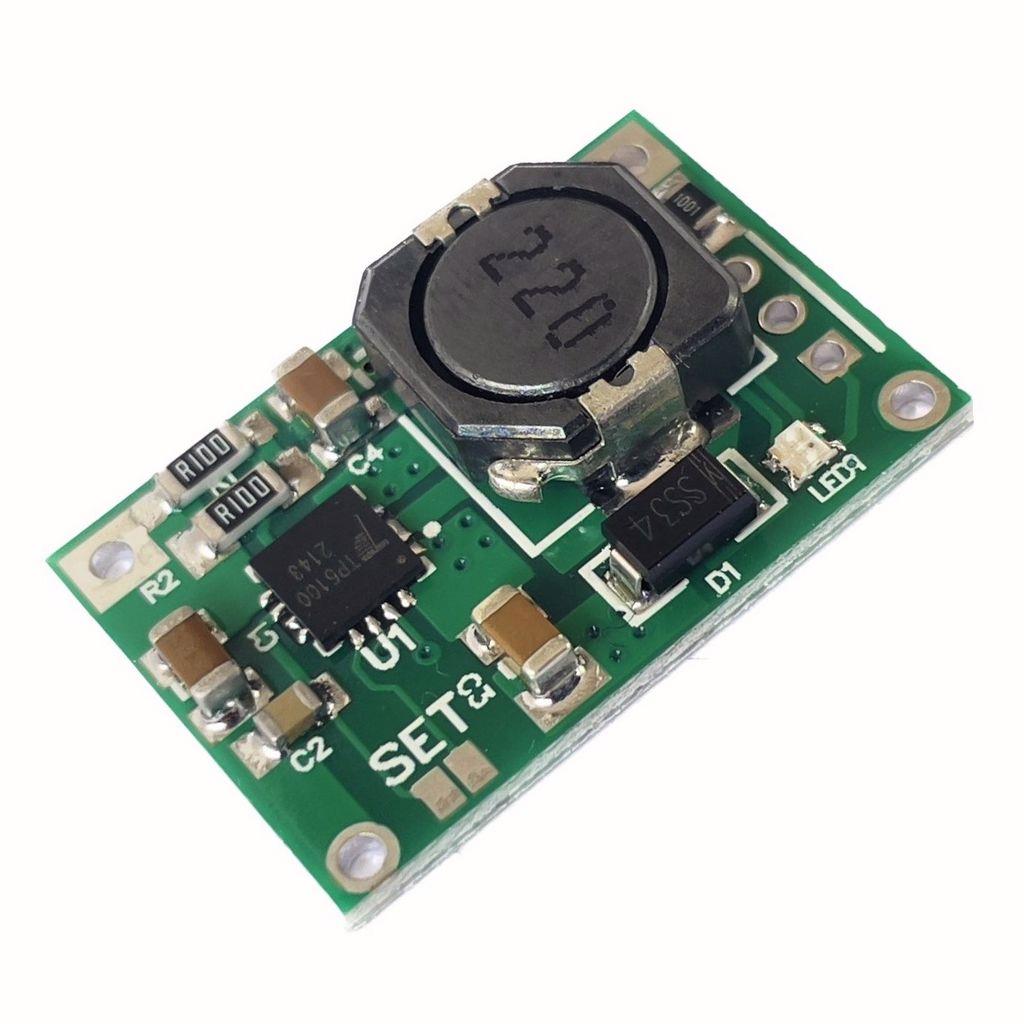

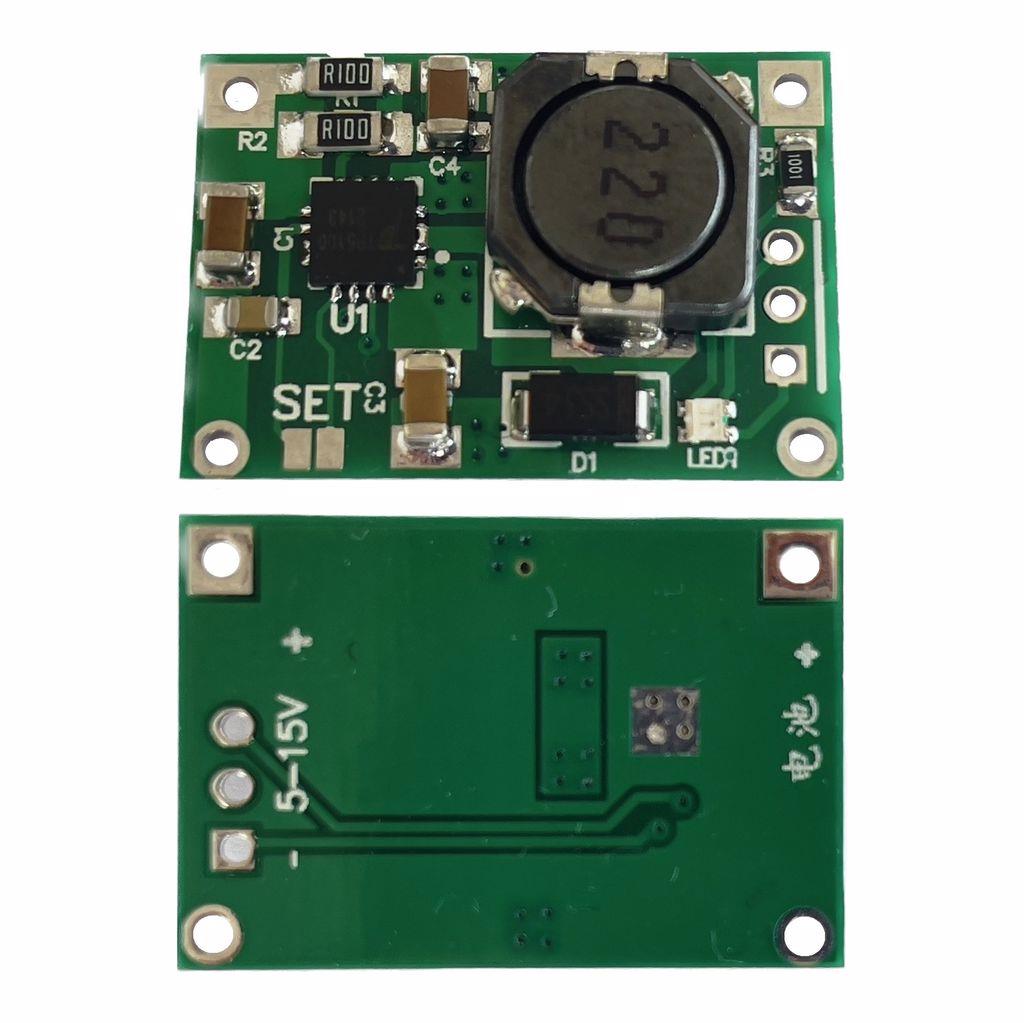

TP5100 Tek 4.2V / Çift 8.4V 2A Lityum Batarya Şarj Modülü
TP5100 çift fonksiyonlu bir lityum pil şarj devresidir.  Bu ürün BMS, yani koruma kartı değildir. Şarj devresidir.
Bu devre lityum pilleri şarj karakteristiğine uygun olarak şarj etmektedir. (Sabit akım, sabit voltaj CC-CV)
TP5100 ulltra küçük QFN16 kılıfında bir entegredir. Portatif cihazlarınızda ve deneylerinizde lityum pilleri şarj etmek için kullanabilirsiniz.
Bu arada TP 5100 entegresinde dahili olarak giriş akımı, düşük voltaj koruması, yüksek ısı koruması, kısa devre koruması, batarya ısı gözlem ve ters voltaj koruması mevcuttur.
TP5100 dahili power Pmosfete sahiptir.
Devrede schottky diode koruması vardır.
1S lityum pil şarj voltajı : 4,2V
2S (2 seri) lityum pil şarj voltajı: 8,4V
Giriş voltajı +5 ila +12V aralığında olabilir.
2S pil şarj etmek için giriş voltajının 8,4V üzerinde seçilmesi gerekmektedir.
Step up fonksiyonu yoktur. (9-12V), 1S şarj etmek için 5V giriş yeterlidir.
Uygulama alanı: Taşınabilir cihazlar, çeşitli şarj cihazları, akıllı telefonlar, PDA, mobil cep telefonları,
MP4 veya MP5 çalarlar, tablet PC, model uçaklar, elektrikli el aletleri, interkomlar
2 Seri 8.4v ya da tek pil 4.2v lityum pil ( li-ion ya da li-po) (LifePo4 pile uygun değildir!)
Geniş ölçekli çalışma voltajı max 18V
Kırmızı ve Mavi LED durum göstergesi
Mavi led: Pil boş şarj ediliyor.
Kırmızı led: Pil dolu
Switch frekansı 400Khz, kullanılabilir indüktans 20uH
BAT kısa devre süresi: sürekli
Çalışma sıcaklığı aralığı: -40 ? -85 ?
Saklama sıcaklığı aralığı: -65 ? - 125 ?

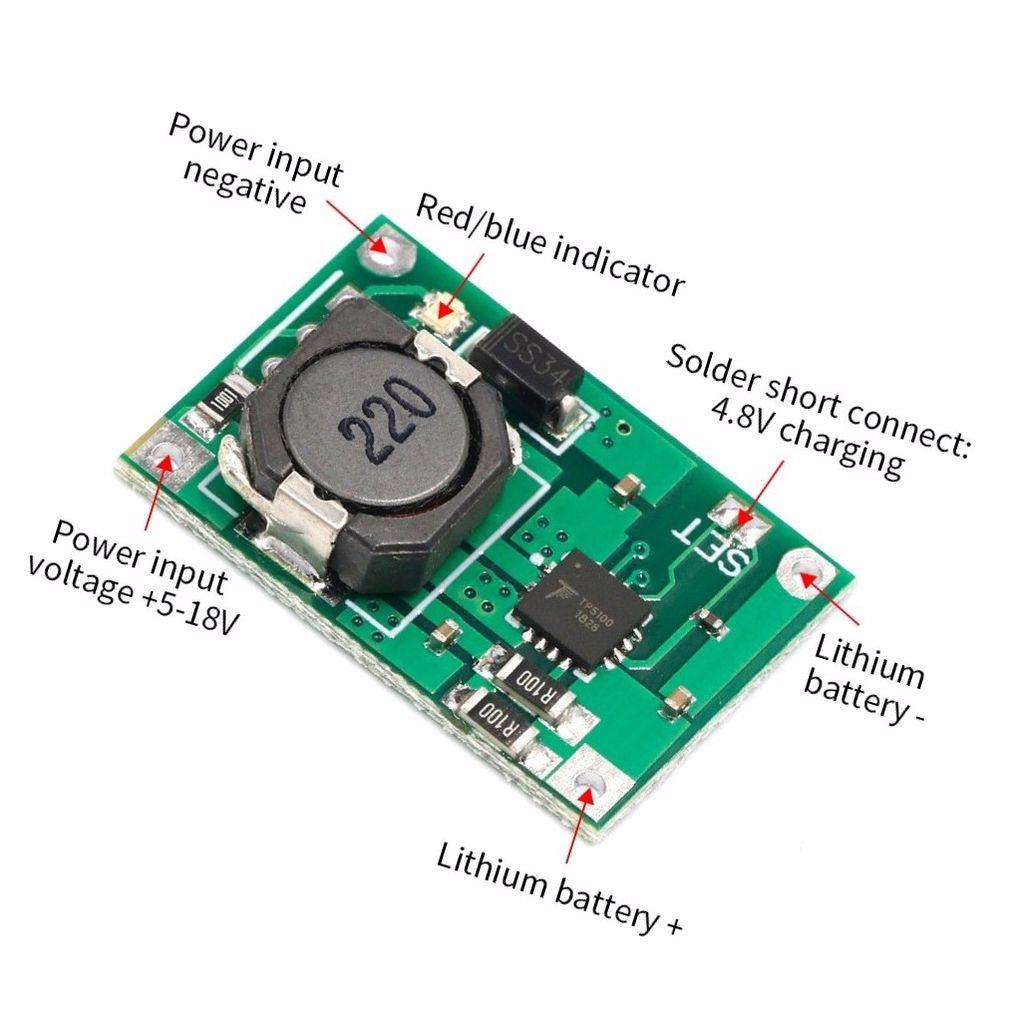

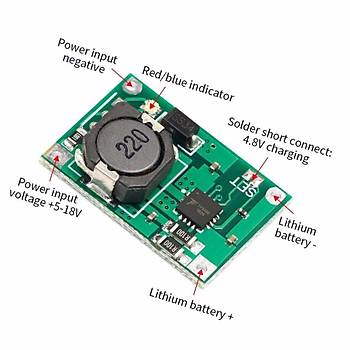

2S şarj edecekseniz SET yazan 2 padi lehimle kısa devre ediniz ve 9-12 arası voltaj uygulayınız.
Ürün çıkışını 2S  BMS üzerinden 2 seri pile uygulayınız.
2S batarya şarjı için BMS olmadan ürünü direkt pillere uygulamayınız!

Paket İçeriği:

1 x Feriot TP5100 1S (4.2V) / 2S (8.4V) 2A 18650 Lityum Pil Batarya Şarj Modülü
