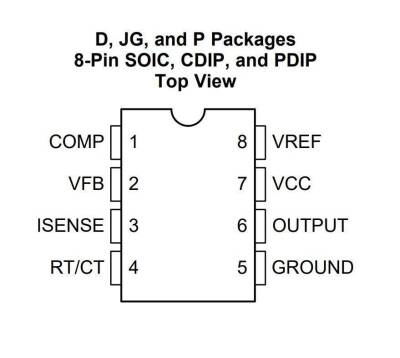

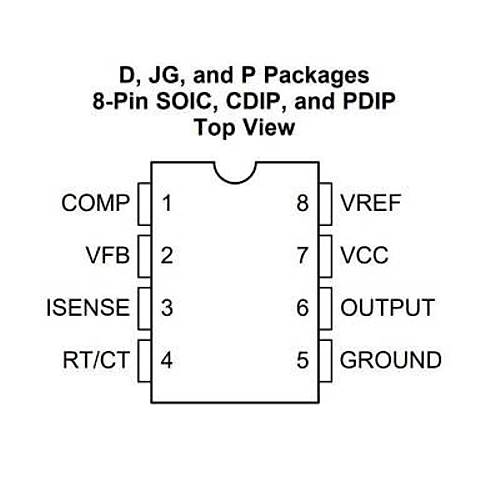

UC3844 DIP8 Entegre

UCx84x serisi kontrol entegre devreleri, minimum sayıda harici bileşenle çevrimdışı veya DC-DC sabit frekanslı akım modu kontrol şemalarını uygulamak için gereken özellikleri sağlar. Dahili olarak uygulanan devreler, 1 mA\'dan daha düşük bir başlatma akımına sahip bir düşük gerilim kilitleme (UVLO) ve hata amplifikatör girişinde doğruluk için kesilmiş hassas bir referans içerir. Diğer dahili devreler, mandallı çalışmayı sağlamak için mantık, akım sınır kontrolü de sağlayan bir darbe genişliği modülasyonu (PWM) karşılaştırıcısı ve yüksek tepe akımını kaynaklamak veya batırmak için tasarlanmış bir totem-kutup çıkış aşamasını içerir. N-kanal MOSFET\'leri sürmek için uygun olan çıkış katı, kapalı durumda olduğunda düşüktür.
