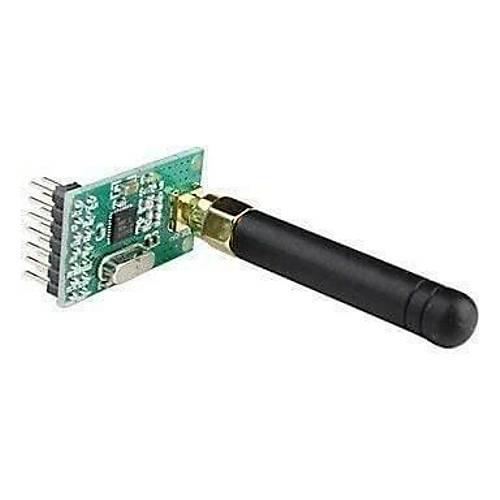

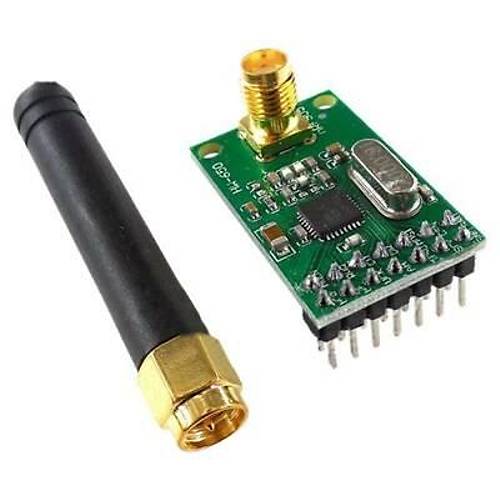

Wireless NRF905 Verici Modül (Antenli)
Bu kablosuz modül kartı, yüksek performanslı Nordic VLSI NRF905 radyo çipini uyarlar. GFSK ile 50Kbps\\'ye kadar maksimum iletim verisi, -100dBm\\'ye kadar hassasiyet, yüksek güvenilirlik sağlar.
Çeşitli hobi, robotik, arduino projelerinde, ev otomasyonu, endüstriyel sistemler ve uzaktan kontrol sistemlerinde kullanılır.
Özellikleri:
- Çalışma Komponentciı: 1.9 ~ 3.6V, (3.3V önerilir)
- 433/868/915 MHz bandında çalışın
- 50kbps maksimum çalışma hızı, GFSK modülasyonunu destekler
- Daha düşük bir akım tüketimi (RX in, 12.2mA, 433MHz)
- +10 dBm\\'ye kadar olan tüm destek frekansları için çıkış gücünün programlanabilir kontrolü
- Gömülü uygulamalar için standart DIP aralama arabirimleri
- İletim Mesafesi: 200-300 metre arası gerçek iletim mesafesine açık (çevreye ve iletişim baud hızı ayarlarına bağlı olarak, vb. Olabilir)
- Modül Boyutu: 32mm * 19mm (SMA olmayan kafa ve antenin boyutu?
Pin Tanımları
VCC ---- Güç kaynağı.
TXE ---- RF modül modu seçimi.
CE ---- Vermek ve almak için RF modülünü etkinleştirin.
PWR ---- Güç çipi.
CLK ---- Çıkış saati, bölünmüş kristal osilatör tam salıncak saati.
CD ---- Taşıyıcı algılar.
AM ---- Adres eşleşti.
DR ---- Hazırla ve gönder.
MISO ---- SPI ana giriş bağımlı çıkışı.
MOSI ---- SPI mater çıktı köle girişi.
SCK ---- SPI saati.
CSN ---- SPI etkinleştirin.
GND ---- Ground
GND ---- Ground
Farklı ülkeler için farklı frekans değerleri ayarlayın. nrf905.write_config (ABD); fonksiyonunda ülkenizin veya bölgenizin parametresini değiştirmeniz yeterlidir.
| Ülke |
Bant |
| ABD |
908.42Mhz |
| Avrupa |
868.42Mhz |
| Afrika |
868.42Mhz |
| Çin |
868.42Mhz |
| HK |
919.82Mhz |
| Japonya |
853.42Mhz |
| Avustralya |
921.42Mhz |
| Yeni Zelanda |
921.42Mhz |
| Brezilya |
921.42Mhz |
| Rusya |
896Mhz |
NRF905 Arduino Kütüphanesi
