XR 4S 50A 16.8V 200A Pik Balanslı Lityum Batarya BMS, dört adet seri bağlı Li-Ion hücreden oluşan 4S batarya paketlerinin güvenli şekilde yönetilmesi ve korunması amacıyla tasarlanmış yüksek akım kapasiteli bir batarya yönetim sistemidir. 16.8V şarj gerilimine sahip lityum iyon batarya paketleri için uygun olan bu BMS, 50A sürekli çalışma akımı ve 200A ±5A anlık koruma akımı özellikleriyle yüksek güç gerektiren uygulamalarda kullanılabilir.

XR 4S 50A Balanslı BMS, ortak port bağlantı yapısına sahiptir ve 5 pinli soketli kablosu ile birlikte gönderilir. Düşük güç tüketimi, düşük ana devre iletim direnci ve 113 x 45 x 6.8 mm kompakt yapısı sayesinde özel tasarım lityum batarya paketlerine kolay şekilde entegre edilebilir. Elektrikli araçlar, enerji depolama sistemleri, taşınabilir güç çözümleri ve yüksek akım gerektiren çeşitli 4S Li-Ion batarya projelerinde kullanılabilir.

Teknik Özellikleri

• Marka: XR
• Model: XR 4S 50A 16.8V 200A Pik Balanslı BMS
• Ürün Kodu: M03.1137
• Ürün Tipi: Balanslı Lityum Batarya BMS
• Batarya Kimyası: Li-Ion
• Seri Hücre Sayısı: 4S
• Nominal Sistem Gerilimi: 14.8V
• Şarj Gerilimi: 16.8V
• Bağlantı Yöntemi: Ortak Port
• Sürekli Çalışma Akımı: 50A
• Sürekli Şarj Akımı: 50A
• Anlık Koruma Akımı: 200A ±5A
• Tek Hücre Aşırı Şarj Koruma Gerilimi: 4.25V ±0.025V
• Tek Hücre Aşırı Deşarj Koruma Gerilimi: 2.7V ±0.08V
• Şarj Eşitleme Gerilimi: 4.15V ±0.025V
• Şarj Eşitleme Akımı: 42mA
• Balans Özelliği: Evet
• Şarj Aşırı Sıcaklık Koruması: 50°C
• Deşarj Aşırı Sıcaklık Koruması: 70°C
• Çalışma Güç Tüketimi: ≤40µA
• Ana Devre İletim İç Direnci: ≤10mΩ
• Çalışma Sıcaklığı: -40°C ile +80°C
• Boyutlar: 113 x 45 x 6.8 mm
• Soketli Bağlantı: Evet
• Bağlantı Kablosu: 5 Pinli Soketli Kablo

Anahtar Avantajlar

• 4S Li-Ion batarya paketleriyle uyumlu yapısı sayesinde dört adet seri bağlı lityum iyon hücreden oluşturulan 14.8V nominal ve 16.8V şarj gerilimli batarya sistemlerinde kullanılabilir.
• 50A sürekli çalışma akımı sayesinde yüksek güç gerektiren uygun lityum batarya uygulamalarında enerji yönetimini destekler.
• 200A ±5A anlık koruma akımı sayesinde yüksek akım oluşabilecek uygun sistemlerde batarya korumasına yardımcı olur.
• Balans özelliği sayesinde hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olarak seri bağlı batarya paketlerinin daha dengeli şekilde şarj edilmesini destekler.
• 4.15V ±0.025V şarj eşitleme gerilimi ve 42mA eşitleme akımı ile hücre voltajlarının kontrol altında tutulmasına yardımcı olur.
• Aşırı şarj koruması sayesinde tek hücrenin 4.25V ±0.025V seviyesini aşmasına karşı koruma sağlamaya yardımcı olur.
• Aşırı deşarj koruması sayesinde hücre geriliminin 2.7V ±0.08V seviyesinin altına düşmesine karşı batarya paketinin korunmasını destekler.
• Şarj sırasında 50°C ve deşarj sırasında 70°C sıcaklık koruma özellikleri sayesinde yüksek sıcaklık kaynaklı risklere karşı ek koruma sunar.
• ≤10mΩ düşük ana devre iletim iç direnci sayesinde enerji iletimi sırasında oluşabilecek kayıpların azaltılmasına yardımcı olur.
• ≤40µA düşük çalışma güç tüketimi sayesinde BMS'in batarya üzerindeki kendi enerji tüketimini düşük seviyede tutmaya yardımcı olur.
• 5 pinli soketli kablosu sayesinde hücre bağlantılarının daha düzenli şekilde gerçekleştirilmesine yardımcı olur.
• 113 x 45 x 6.8 mm kompakt yapısı sayesinde farklı özel tasarım lityum batarya paketlerine entegre edilebilir.

Uygulama Alanları

• 4S Li-Ion batarya paketlerinde kullanılabilir. Dört adet seri bağlı lityum iyon hücreden oluşturulan 14.8V nominal ve 16.8V şarj gerilimli batarya sistemlerinin korunmasına yardımcı olur.
• 18650, 21700 ve benzeri uygun Li-Ion hücrelerle hazırlanan özel batarya projelerinde tercih edilebilir.
• Elektrikli bisiklet ve scooter gibi uygun 4S lityum batarya sistemlerinde, cihazın akım ve teknik gereksinimlerine uygunluk kontrol edilerek kullanılabilir.
• Taşınabilir enerji sistemlerinde kullanılabilir. Yüksek akım gerektiren uygun DC güç uygulamalarında batarya koruma ve yönetim çözümü olarak görev yapabilir.
• Elektrikli motor, robotik sistemler ve yüksek güç gerektiren elektronik projelerde uygun batarya yapısıyla kullanılabilir.
• UPS ve yedek enerji sistemlerinde 4S Li-Ion batarya paketlerinin korunmasına yardımcı olabilir.
• Taşınabilir güç istasyonları ve özel enerji depolama projelerinde uygun teknik koşullar sağlandığında tercih edilebilir.
• DIY ve profesyonel lityum batarya üretim projelerinde balanslı BMS çözümü olarak kullanılabilir.

Paket İçeriği

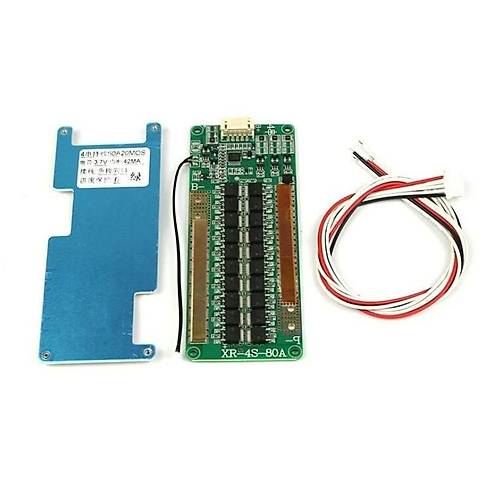

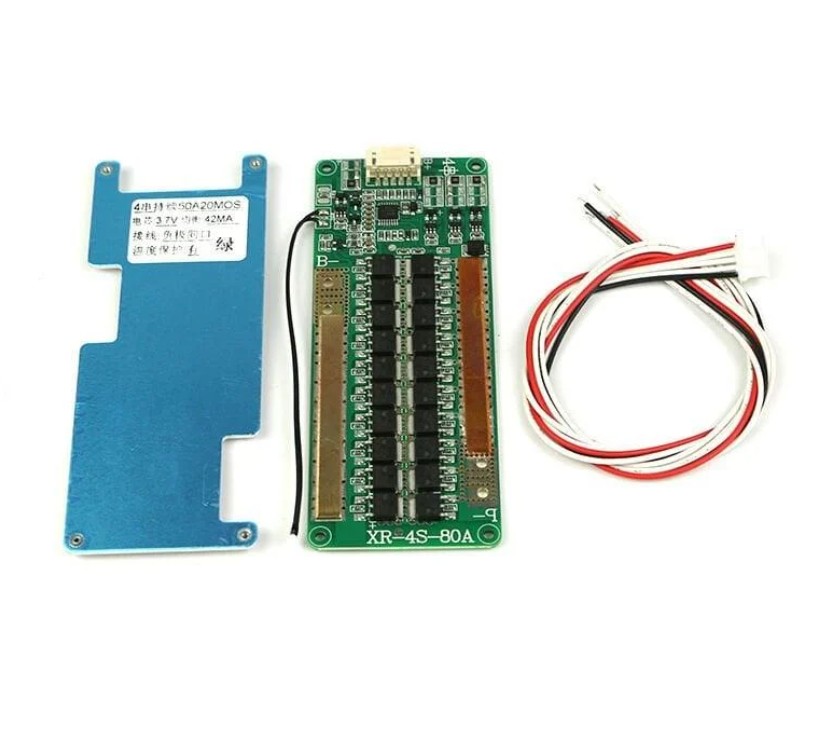

1 Adet XR 4S 50A 16.8V 200A Pik Balanslı Lityum Batarya BMS
