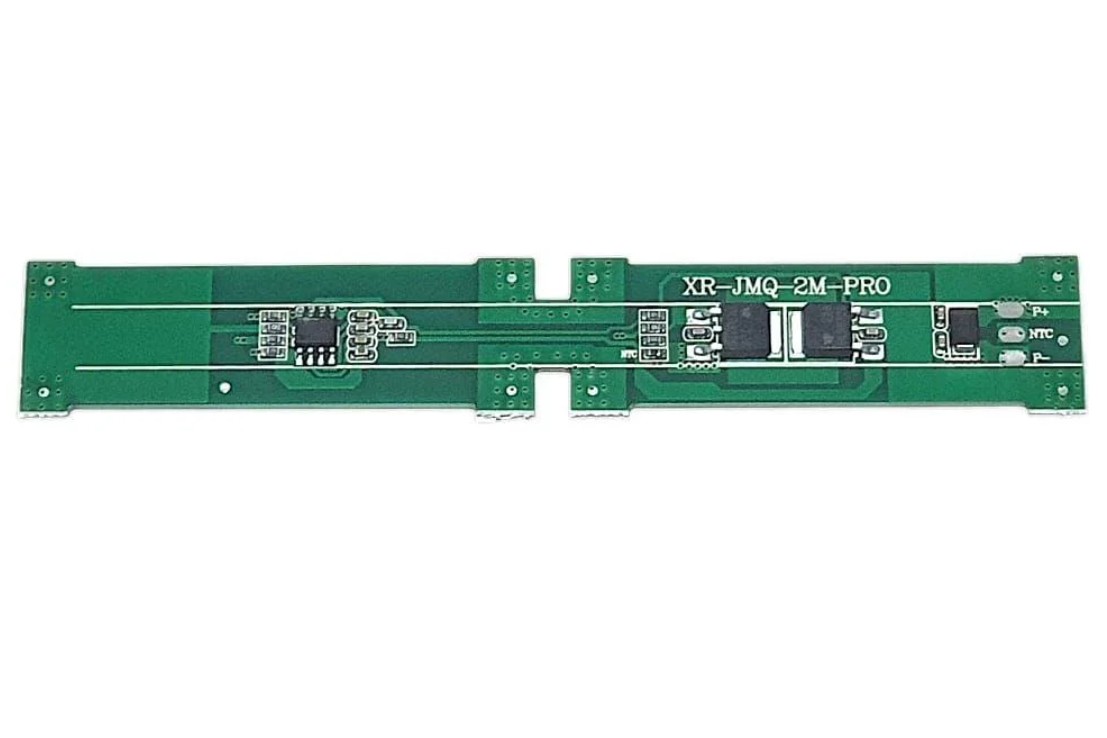

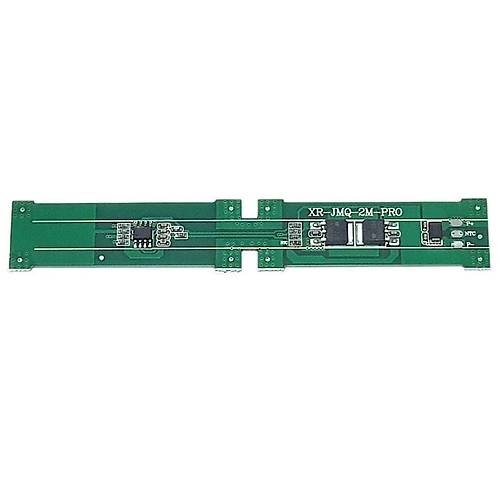

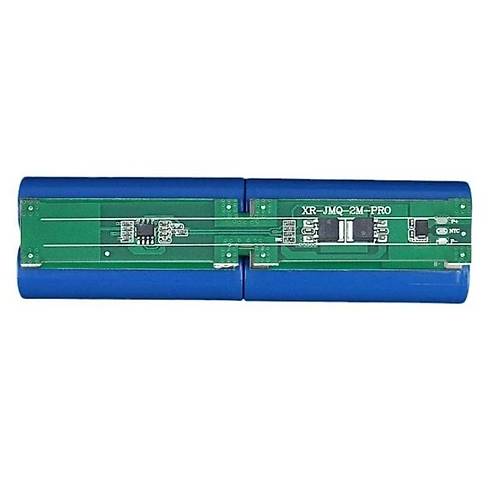

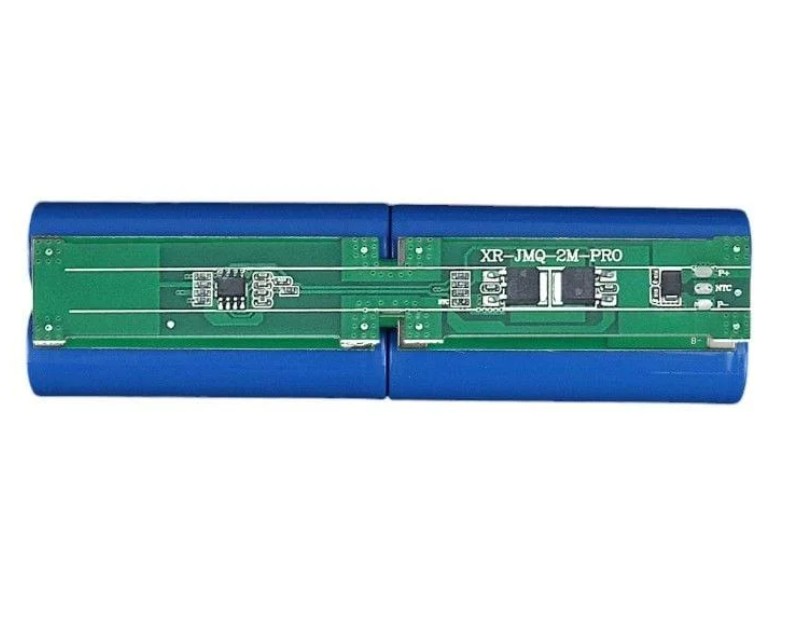

XR 4S 7A Lityum Batarya BMS NTC'li Robot Süpürge BMS 3 Pinli

XR 4S 7A Lityum Batarya BMS NTC'li Robot Süpürge BMS 3 Pinli

XR 4S 7A Lityum Batarya BMS NTC'li, dört adet seri bağlı Li-Ion hücreden oluşan batarya paketlerinin korunması ve yönetilmesi amacıyla tasarlanmış lityum batarya yönetim ve koruma devresidir. 7A sürekli akım ve 20A anlık akım kapasitesine sahip olan BMS kartı, özellikle robot süpürge bataryaları ve uygun 4S Li-Ion batarya uygulamalarında kullanılabilir.

4S Li-Ion batarya sistemleri için tasarlanan bu BMS kartı, dört adet seri bağlı 18650 veya uygun Li-Ion hücre ile oluşturulan batarya paketlerinde kullanılabilir. 4S Li-Ion batarya paketlerinde nominal gerilim yaklaşık 14.4V - 14.8V seviyesindedir ve tam şarj gerilimi 16.8V seviyesine ulaşır. BMS devresi, hücrelerin aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi uygun olmayan çalışma koşullarına karşı korunmasına yardımcı olur.

Teknik Özellikleri

• Marka: XR
• Model: XR JMQ 2M PRO
• Ürün Tipi: Lityum İyon BMS / Batarya Koruma Devresi
• Pil Türü: Li-Ion
• Uyumlu Hücre Tipi: 18650 ve uygun Li-Ion hücreler
• Seri Hücre Sayısı: 4S
• Nominal Batarya Gerilimi: 14.4V - 14.8V
• Tam Şarj Gerilimi: 16.8V
• Sürekli Deşarj Akımı: 7A
• Anlık Akım: 20A
• Şarj Akımı: 5A
• İç Direnç: 25 mΩ
• Çalışma Akımı: 10 µA
• Balans Özelliği: Yok
• Soketli Yapı: Hayır

Anahtar Avantajlar

• 4S Li-Ion batarya paketleri için tasarlanmış olması sayesinde dört seri hücreli batarya gruplarında kullanılabilir.
• 7A sürekli akım kapasitesi sayesinde uygun robot süpürge ve düşük/orta akım gerektiren 4S Li-Ion batarya uygulamalarında kullanılabilir.
• 20A anlık akım desteği sayesinde kısa süreli yüksek akım gerektiren uygun uygulamalarda avantaj sağlar.
• 5A şarj akımı kapasitesi sayesinde uygun 4S Li-Ion batarya paketlerinin şarj yönetimini destekler.
• 10K NTC bağlantısı sayesinde batarya sıcaklığının takip edilmesine yardımcı olur.
• Aşırı şarj koruması sayesinde hücrelerin belirlenen gerilim sınırlarının üzerine çıkmasını önlemeye yardımcı olur.
• Aşırı deşarj koruması sayesinde hücrelerin düşük gerilim seviyelerine aşırı şekilde inmesini önlemeye yardımcı olur.
• Aşırı akım koruması sayesinde yüksek akım çekilmesi durumunda batarya paketinin korunmasına yardımcı olur.
• 16.8V tam şarj gerilimine sahip 4S Li-Ion batarya paketleriyle uyumlu olarak kullanılabilir.
• 128 x 20 x 3.5 mm ölçülerindeki kompakt PCB yapısı sayesinde dar alanlı batarya sistemlerine entegre edilebilir.
• P+ ve P- ortak şarj/deşarj bağlantıları sayesinde uygun batarya sistemlerinde pratik bağlantı imkanı sunar.
• Balans özelliği bulunmayan yapısıyla temel batarya koruma ve yönetim ihtiyaçlarına yönelik kullanılabilir.

Uygulama Alanları

• Robot süpürge batarya paketlerinde kullanılabilir.
• 4S 18650 Li-Ion batarya gruplarında tercih edilebilir.
• 16.8V tam şarj gerilimine sahip lityum iyon batarya sistemlerinde kullanılabilir.
• Robotik ve mobil sistemlerin uygun batarya paketlerinde kullanılabilir.
• Taşınabilir DC güç sistemlerinde tercih edilebilir.
• Elektronik cihazların uygun 4S Li-Ion batarya paketlerinde kullanılabilir.
• Batarya yenileme ve bakım çalışmalarında tercih edilebilir.
• DIY Li-Ion batarya projelerinde kullanılabilir.
• NTC sıcaklık takibi gereken uygun 4S Li-Ion batarya uygulamalarında tercih edilebilir.
• Uygun akım kapasitesine sahip robotik ve elektromekanik sistemlerde batarya koruma devresi olarak kullanılabilir.

Paket İçeriği

1 Adet XR 4S 7A Lityum Batarya BMS NTC'li Robot Süpürge BMS 3 Pinli
