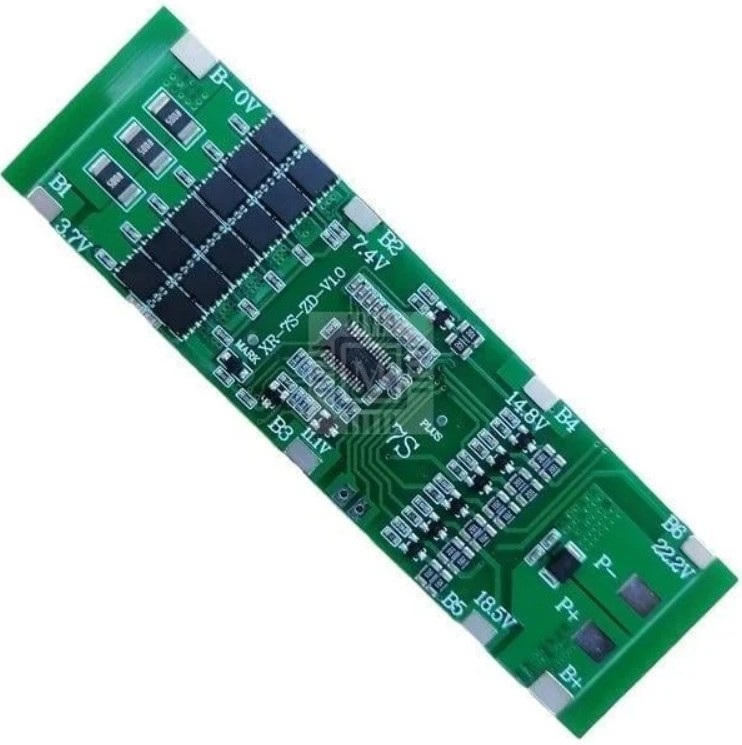

XR 7S 30A 29.4V 70A Pik Balanslı Lityum Batarya BMS

XR 7S 30A 29.4V 70A Pik Balanslı Lityum Batarya BMS

XR 7S 30A 29.4V 70A Pik Balanslı Lityum Batarya BMS, yedi adet seri bağlı Li-Ion hücreden oluşturulan batarya paketlerinin korunması, yönetilmesi ve hücreler arasındaki gerilim dengesinin desteklenmesi amacıyla tasarlanmış yüksek akım kapasiteli balanslı batarya yönetim ve koruma devresidir. 30A sürekli çalışma akımı ve 70A anlık koruma akımı kapasitesi sayesinde yüksek akım gerektiren uygun 7S Li-Ion batarya uygulamalarında kullanılabilir.

7S yapıya sahip olan BMS kartı, yedi adet seri bağlı Li-Ion hücre ile oluşturulan batarya paketleri için uygundur. 7S Li-Ion batarya paketlerinde nominal gerilim yaklaşık 25.9V seviyesindedir ve tam şarj gerilimi 29.4V seviyesine ulaşır. BMS kartı, batarya hücrelerinin uygun gerilim ve akım sınırları içerisinde çalışmasına yardımcı olurken balans özelliği sayesinde seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler.

XR 7S 30A BMS üzerinde aşırı şarj, aşırı deşarj, aşırı akım ve sıcaklık koruma fonksiyonları bulunmaktadır. Tek hücre için aşırı şarj koruma gerilimi 4.25V ± 0.025V, aşırı deşarj koruma gerilimi ise 2.7V ± 0.08V olarak belirtilmiştir. Bu koruma fonksiyonları, Li-Ion hücrelerin uygun çalışma koşulları içerisinde tutulmasına ve batarya paketinin korunmasına yardımcı olur.

Teknik Özellikleri

• Marka: XR
• Model: XR 7S 30A
• Ürün Kodu: M03.1144
• Ürün Tipi: Balanslı Lityum İyon BMS / Batarya Koruma Devresi
• Pil Türü: Li-Ion
• Uyumlu Hücre Tipi: Li-Ion hücreler
• Seri Hücre Sayısı: 7S
• Nominal Batarya Gerilimi: 25.9V
• Tam Şarj Gerilimi: 29.4V
• Şarj Gerilimi: 29.4V - 30V
• Sürekli Deşarj Akımı: 30A
• Anlık Koruma Akımı: 70A
• Sürekli Şarj Akımı: 30A
• Tek Hücre Aşırı Deşarj Gerilimi: 2.7V ± 0.08V
• Tek Hücre Aşırı Şarj Gerilimi: 4.25V ± 0.025V
• Balans Eşitleme Gerilimi: 4.15V ± 0.025V
• Balans Akımı: 40mA
• Bağlantı Yöntemi: Ortak Port
• Balans Özelliği: Var
• Soketli Yapı: Hayır

Anahtar Avantajlar

• 7S Li-Ion batarya paketleri için tasarlanmış olması sayesinde yedi seri hücreli batarya gruplarında kullanılabilir.
• 30A sürekli akım kapasitesi sayesinde yüksek akım gerektiren uygun Li-Ion batarya uygulamalarında tercih edilebilir.
• 70A anlık koruma akımı sayesinde kısa süreli yüksek akım çekişlerinde batarya sisteminin korunmasına yardımcı olur.
• 30A sürekli şarj akımı desteği sayesinde uygun 7S Li-Ion batarya paketlerinin şarj yönetimini destekler.
• 12 MOSFET'li güç yapısı sayesinde yüksek akım uygulamalarında güçlü anahtarlama ve koruma desteği sunar.
• Balans özelliği sayesinde seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• 40mA balans akımı sayesinde hücrelerin şarj seviyelerinin daha dengeli tutulmasını destekler.
• 29.4V tam şarj gerilimine sahip 7S Li-Ion batarya paketleriyle uyumlu çalışma sağlar.
• Aşırı şarj koruması sayesinde Li-Ion hücrelerin belirlenen gerilim seviyesinin üzerine çıkmasını önlemeye yardımcı olur.
• Aşırı deşarj koruması sayesinde hücrelerin aşırı düşük gerilim seviyelerine inmesini önlemeye yardımcı olur.
• Aşırı akım koruması sayesinde yüksek akım çekişlerinde batarya sisteminin korunmasına yardımcı olur.
• Sıcaklık koruma fonksiyonları sayesinde uygun olmayan sıcaklık koşullarında batarya sisteminin korunmasını destekler.
• Ortak port bağlantı yapısı sayesinde şarj ve deşarj bağlantılarının pratik şekilde gerçekleştirilmesini destekler.
• 108 x 34 x 2.8 mm ölçülerindeki PCB yapısı sayesinde uygun batarya paketlerine entegre edilebilir.

Uygulama Alanları

• 7S 18650 Li-Ion batarya paketlerinde kullanılabilir.
• 7S Li-Ion hücrelerden oluşturulan yüksek akım batarya gruplarında tercih edilebilir.
• 25.9V nominal gerilimli Li-Ion batarya sistemlerinde kullanılabilir.
• 29.4V tam şarj gerilimine sahip lityum iyon batarya paketlerinde tercih edilebilir.
• Yüksek akım gerektiren robotik ve mobil sistemlerde kullanılabilir.
• Elektrikli ve motorlu sistemlerin uygun Li-Ion batarya uygulamalarında tercih edilebilir.
• Taşınabilir yüksek akım DC güç sistemlerinde kullanılabilir.
• Elektrikli araçların uygun Li-Ion batarya paketlerinde tercih edilebilir.
• Batarya yenileme ve bakım çalışmalarında kullanılabilir.
• DIY yüksek akım Li-Ion batarya üretim projelerinde tercih edilebilir.
• Balanslı hücre yönetimi gerektiren 7S Li-Ion batarya uygulamalarında kullanılabilir.

Paket İçeriği

1 Adet XR 7S 30A 29.4V 70A Pik Balanslı Lityum Batarya BMS
