XR 7S 40A NTC Balanslı Lityum İyon BMS Batarya Koruma Devresi

XR 7S 40A NTC Balanslı Lityum İyon BMS Batarya Koruma Devresi

XR 7S 40A NTC Balanslı Lityum İyon BMS, yedi adet seri bağlı Li-Ion hücreden oluşturulan batarya paketlerinin korunması, yönetilmesi, hücreler arasındaki gerilim dengesinin sağlanmasına yardımcı olması ve batarya sıcaklığının takip edilmesi amacıyla tasarlanmış yüksek akım kapasiteli balanslı batarya yönetim devresidir. 40A sürekli deşarj akımı ve 100A anlık koruma akımı kapasitesi sayesinde yüksek akım gerektiren uygun 7S Li-Ion batarya uygulamalarında kullanılabilir.

7S yapıya sahip olan BMS kartı, yedi adet seri bağlı Li-Ion hücre ile oluşturulan batarya paketleri için uygundur. 7S Li-Ion batarya paketlerinde nominal gerilim yaklaşık 25.9V seviyesindedir ve tam şarj gerilimi 29.4V seviyesine ulaşır. BMS kartı, batarya hücrelerinin uygun gerilim ve akım sınırları içerisinde çalışmasına yardımcı olurken balans özelliği sayesinde seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler.

XR 7S 40A BMS üzerinde aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi koruma fonksiyonları bulunmaktadır. Tek hücre aşırı şarj koruma gerilimi 4.25V ± 0.025V, tek hücre aşırı deşarj koruma gerilimi ise 2.7V ± 0.08V olarak belirtilmiştir. Bu koruma özellikleri, Li-Ion hücrelerin uygun olmayan gerilim ve akım koşullarına karşı korunmasına yardımcı olur.

Teknik Özellikleri

• Marka: XR BMS
• Model: XR 7S 40A NTC Balanslı
• Ürün Kodu: P-129
• Ürün Tipi: Lityum İyon BMS / Batarya Koruma ve Balans Devresi
• Pil Türü: Li-Ion
• Uyumlu Hücre Tipi: Li-Ion hücreler
• Seri Hücre Sayısı: 7S
• Nominal Batarya Gerilimi: 25.9V
• Tam Şarj Gerilimi: 29.4V
• Sürekli Deşarj Akımı: 40A
• Anlık Koruma Akımı: 100A
• Sürekli Şarj Akımı: 40A
• Tek Hücre Aşırı Deşarj Gerilimi: 2.7V ± 0.08V
• Tek Hücre Aşırı Şarj Gerilimi: 4.25V ± 0.025V
• Balans Eşitleme Gerilimi: 4.15V ± 0.025V
• Balans Akımı: 42mA
• Bağlantı Yöntemi: Ortak Port
• Balans Özelliği: Var
• NTC Sıcaklık Sensörü: Var

Anahtar Avantajlar

• 7S Li-Ion batarya paketleri için tasarlanmış olması sayesinde yedi seri hücreli batarya gruplarında kullanılabilir.
• 40A sürekli deşarj akımı kapasitesi sayesinde yüksek akım gerektiren uygun Li-Ion uygulamalarında tercih edilebilir.
• 100A anlık koruma akımı sayesinde kısa süreli yüksek akım çekişlerinde batarya sisteminin korunmasına yardımcı olur.
• 40A sürekli şarj akımı desteği sayesinde uygun 7S Li-Ion batarya paketlerinin şarj yönetimini destekler.
• Balans özelliği sayesinde seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• 42mA balans akımı sayesinde hücrelerin şarj seviyelerinin daha dengeli tutulmasını destekler.
• NTC sıcaklık sensörü sayesinde batarya sıcaklığının takip edilmesine yardımcı olur.
• 29.4V tam şarj gerilimine sahip 7S Li-Ion batarya paketleriyle uyumlu çalışma sağlar.
• Aşırı şarj koruması sayesinde Li-Ion hücrelerin belirlenen gerilim seviyesinin üzerine çıkmasını önlemeye yardımcı olur.
• Aşırı deşarj koruması sayesinde hücrelerin aşırı düşük gerilim seviyelerine inmesini önlemeye yardımcı olur.
• Aşırı akım koruması sayesinde yüksek akım çekişlerinde batarya sisteminin korunmasına yardımcı olur.
• Sıcaklık koruma fonksiyonları sayesinde uygun olmayan sıcaklık koşullarında batarya sisteminin korunmasını destekler.
• Ortak port bağlantı yapısı sayesinde şarj ve deşarj bağlantılarının pratik şekilde gerçekleştirilmesini destekler.
• 69 x 50 x 10 mm ölçülerindeki kompakt PCB yapısı sayesinde uygun 7S Li-Ion batarya paketlerine entegre edilebilir.

Uygulama Alanları

• 7S 18650 Li-Ion batarya paketlerinde kullanılabilir.
• 7S Li-Ion hücrelerden oluşturulan yüksek akım batarya gruplarında tercih edilebilir.
• 25.9V nominal gerilimli Li-Ion batarya sistemlerinde kullanılabilir.
• 29.4V tam şarj gerilimine sahip Li-Ion batarya paketlerinde tercih edilebilir.
• Elektrikli bisikletlerin uygun Li-Ion batarya paketlerinde kullanılabilir.
• Elektrikli scooter ve benzeri mobil sistemlerin uygun batarya uygulamalarında tercih edilebilir.
• Yüksek akım gerektiren robotik ve elektromekanik sistemlerde kullanılabilir.
• DC motor ve motorlu sistemlerin uygun Li-Ion batarya uygulamalarında tercih edilebilir.
• UPS ve taşınabilir güç sistemlerinin uygun 7S Li-Ion batarya paketlerinde kullanılabilir.
• İnverter ve uygun enerji depolama sistemlerinde tercih edilebilir.
• DIY yüksek akım Li-Ion batarya üretim projelerinde kullanılabilir.
• Batarya yenileme ve bakım çalışmalarında tercih edilebilir.

Paket İçeriği

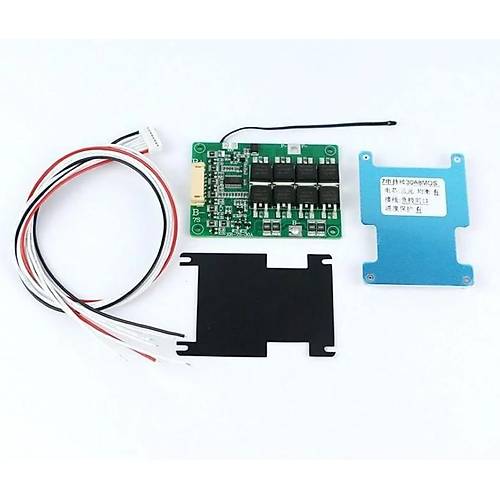

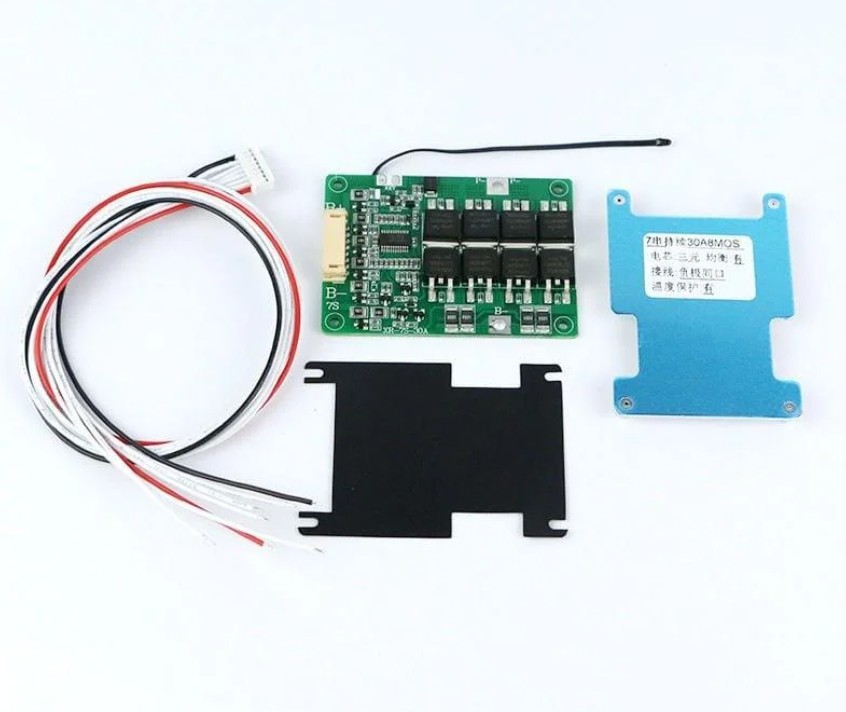

1 Adet XR 7S 40A NTC Balanslı Lityum İyon BMS 29.4V Batarya Koruma Devresi
